嘉拓JT63系列電子負載特有的ＬＥＤ模式，可真實模擬ＬＥＤ帶載。工作模式及原理如下：

LED電源專用電子負載

一、進入LED模式

按Shift + R-set鍵，可進入LED Mode 菜單

LED Mode

LED Mode Set *Enter LED Mode  Return

選擇”Enter LED Mode”, 進入LED模式；

二、參數設定

使用面板右上旋鈕，可以自由調節Vo。其他參數調節按Shift + R-set鍵。

按Shift + R-set鍵，可進行參數設置

LED Mode Set

*LED Vo  :  12.000 V  LED Io  :  0.3500 A  Rd Coeff:  0.173  Return

LED V_o :               LED電源工作點電壓

LED I_o :                LED電源工作點電流

Rd Coefficient:       工作點電阻系數 （范圍0.001 ~ 1）



三、Rd Coefficient的意義

I_O為工作點電流，應設置為被測LED電源的額定電流。

Vo為工作點電壓。用戶可參考被測LED電源的輸出電壓范圍，自由設定。

Rd為LED固有參數，需通過LED規格書查找，詳細方法見第四節內容。

Rd Coefficient = R_d / (V_o / I_o)

備注：Vo、Io、Rd Coefficient都是描述LED特性的參數，因被測LED電源實際輸出電流與其額定電流參數有所偏離，實際輸出電壓也會有所偏離，這是正?，F(xiàn)象。

四、計算Rd Coefficient

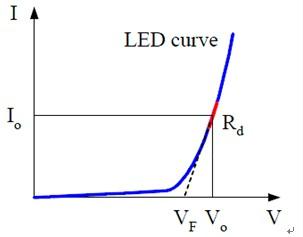

假設有一串LED，共有10顆LED串聯，單顆LED的V-I特性曲線如下圖所示：

LED電源輸出電流I_o為350mA，據上圖，單個LED在350mA下的工作電壓V_o為3.44V；

工作點的切線斜率（ΔV/ΔI）即為操作點阻抗Rd:

所以，單個LED的Rd = (3.52 – 3.35) / (0.4 – 0.3) = 1.7Ω

Coeff. = Rd / ( V_o / I_o ) = 1.7 / ( 3.44 / 0.35 ) = 0.173

五、設定Rd Coefficient的優點

LED電源規格中，有電壓輸出范圍，例如9~36V，不同的輸出電壓，意味著LED串聯的顆數不同，R_d的值也就不同；

如果設定R_d，每次改變測試電壓，都要再設定Rd，很不方便；

而R_d與測試電壓成正比，所以只要設定一次R_d Coeff，負載會自動計算對應的R_d.

六、模擬LED拉載

退出菜單后，按On/Off鍵，開始拉載；需要將LED電源輸出接上負載端子后，再開啟LED電源，因為部分LED電源可能無法空載開機；

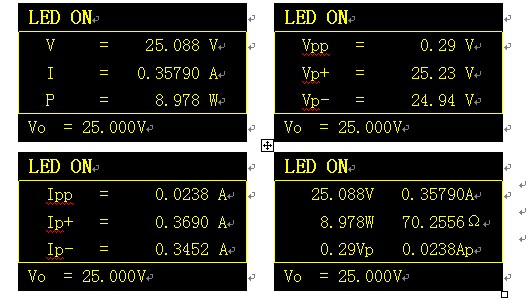

七、平均電壓/電流與紋波電壓/電流的觀察
