求助：反激電源，現象為UC2842輸入電壓無法穩定在16V工作電壓

SCH1

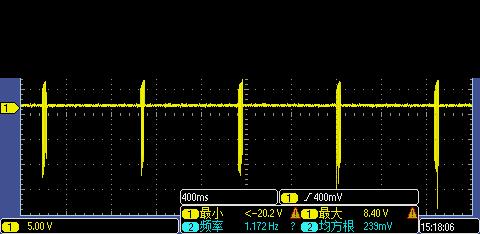

圖片標注：+24V繞組輸出波形(測試點：+24,GND)

遇到的問題：

按照原理圖進行元器件焊接，調試正常后，為了驗證一個問題，我將輸出的二極管焊接下來，開路上電運行了會；

當我將二極管恢復后，電路就無法正常工作，2842芯片的供電電壓有啟動電阻提供后，電壓開始降至9.6V，芯片關閉后，又開始充電到啟動電壓16.5V.

輸出的LED燈閃亮，能確認的是MOS、變壓器、二極管、穩壓管都為失效，目前問題查找沒有頭緒，還請各位同仁指引明路。

全部回復(7)
正序查看
倒序查看
zhenxiang
LV.10
2
2013-10-14 20:46
輔助供電繞組 供電二極管 電容 檢查下。最好的辦法外接一個電源看能正常嗎，待正常后把外接去掉看還能正常否。
0
回復
led公子
LV.9
3
2013-10-14 20:46
首先是焊接問題要檢查
0
回復
2013-10-14 21:05
@zhenxiang
輔助供電繞組供電二極管電容檢查下。最好的辦法外接一個電源看能正常嗎，待正常后把外接去掉看還能正常否。
外接24V，能確認的是MOS，芯片，變壓器，二極管，穩壓管都正常，就是以上DC200~350V工作就不正常。
0
回復
2013-10-14 21:06
@led公子
首先是焊接問題要檢查
焊接問題，該單板之前已經調試過，能正常工作，后續沒有動過元件。
0
回復
謝開源
LV.5
6
2013-10-15 16:43
@烏魚_1988
外接24V，能確認的是MOS，芯片，變壓器，二極管，穩壓管都正常，就是以上DC200~350V工作就不正常。

不是OVP,就是OLD.著重檢查Z100,R125,R126

0
回復
2013-10-19 13:46
@zhenxiang
輔助供電繞組供電二極管電容檢查下。最好的辦法外接一個電源看能正常嗎，待正常后把外接去掉看還能正常否。
問題得到了解決，新打烊的變壓器副邊出線點改變，開路后，導致輔助供電二極管和原邊的續流二極管損壞。導致VCC供電不足。
0
回復
2013-10-21 16:43
@烏魚_1988
焊接問題，該單板之前已經調試過，能正常工作，后續沒有動過元件。

最新進展，找到問題了，原因是改版回來的PCB變壓器孔位不正確，導致24V輸出開路，原邊續流二極管過流燒毀；

教訓：遇到類似的問題過程中，需要仔細檢查電路各部分元件，重點是二極管、穩壓管

0
