反激式開關電源OB2263芯片PCB布線問題

PCB

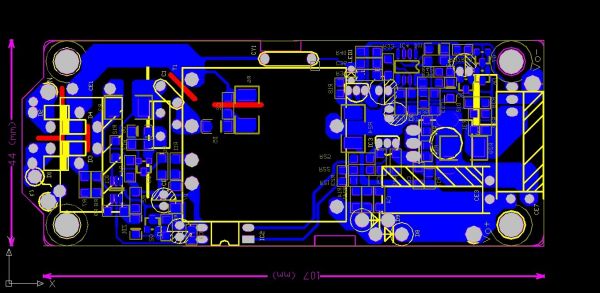

本人新手，請各位前輩幫忙檢查一下這個PCB的走線有沒有問題！萬分感謝

2013-11-18

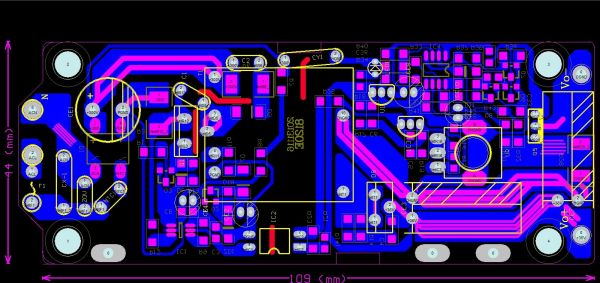

謝謝各位老師的回復，這個板測試過了，功能上實現了，又重新改了板，希望再幫忙看看還有什么問題！

PCB

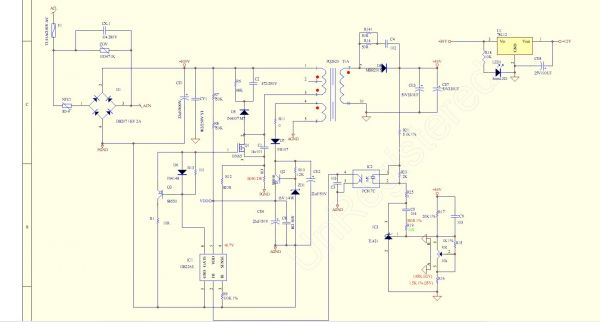

sch

全部回復(10)
正序查看
倒序查看
GJPEPMC
LV.8
2
2013-11-01 18:34
留意此圖像適配器電路；；但確得你已經進步了；；大家再詳細看下
0
回復
2013-11-04 08:12

個人感覺這圖還是不行，等高手開指點吧

0
回復
GJPEPMC
LV.8
4
2013-11-04 08:38
@qq67758292
個人感覺這圖還是不行，等高手開指點吧
個人覺得pcb板線路布有點密；；易干擾；；
0
回復
songzyxs
LV.1
5
2013-11-04 15:25
推薦你看一本書  高速電路設計實踐
0
回復
cynic@123
LV.2
6
2013-11-04 15:33

大體上到?jīng)]什么，主要是前后隔離部分是否要處理一下。

0
回復
GJPEPMC
LV.8
7
2013-11-05 09:46
@cynic@123
大體上到?jīng)]什么，主要是前后隔離部分是否要處理一下。
0
回復
2013-11-05 16:46
個人感覺有點不好作業
0
回復
GJPEPMC
LV.8
9
2013-11-05 16:49
@hongyuying
個人感覺有點不好作業
你教他啊
0
回復
hongyuying
LV.4
10
2013-11-06 10:20
@GJPEPMC
你教他啊[圖片]
你徒弟，你要教。我也懂呀。后面兩個二極管靠那么近.感覺不好插件
0
回復
cqgzy200009
LV.1
11
2013-11-18 01:00
謝謝各位老師的回復，這個板測試過了，功能上實現了，又重新改了板，希望再幫忙看看還有什么問題！

0
回復
