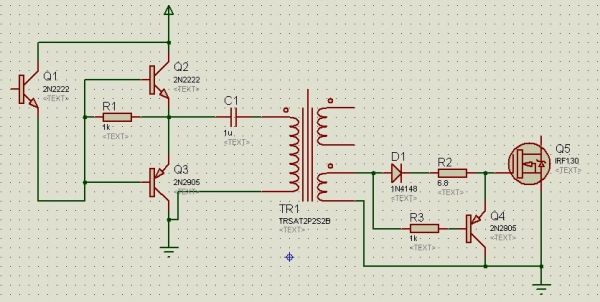

最近在制作變壓器隔離驅動的全橋逆變，但是驅動波形讓我實在有點摸不著頭腦了，驅動電路如下：

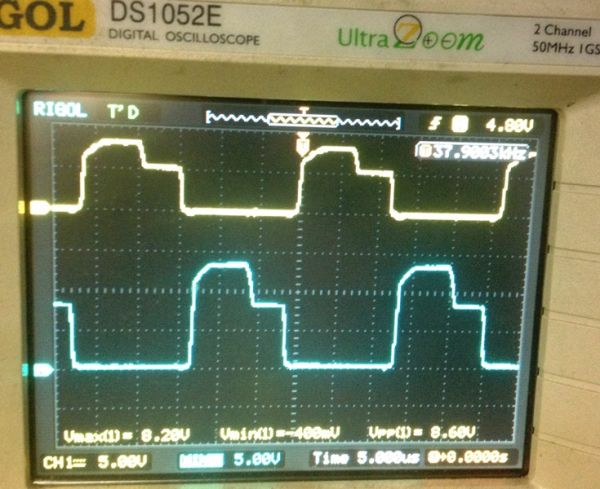

該驅動的波形如下：

分別是2個MOS的G極波形，我很是郁悶也。

為什么這個驅動波形有一個階梯呢？包括變壓器初級的驅動波形也與這個波形類似，難道是驅動變壓器飽和了？ 我在驅動變壓器的初級回路中加一個47歐姆的電阻后，初級波形就完全是方波了，但是G極的驅動波形就出現了較大的上升沿，無法快速導通。

變壓器參數: EE18 初級20T 電感量為780UH，次級38T；另外一個初級30T 電感量為2MH ，次級是36T。漏感都小于2UH。

隔直電容取值約1.6UF，3個電容并聯，一個1UF 一個470NF 一個100NF，都是高質量的隔直電容。

驅動IC是TL494 ，電路圖中的Q1就是TL494自帶三極管。

備注 在做全橋測試時，帶負載200W的燈泡MOS管不熱，空載電流約110毫安，但驅動三極管有點發熱，我也懷疑是驅動變壓器飽和了，加了初級圈數還是這個破波形，郁悶死了。

以上往老手解答，感謝！
