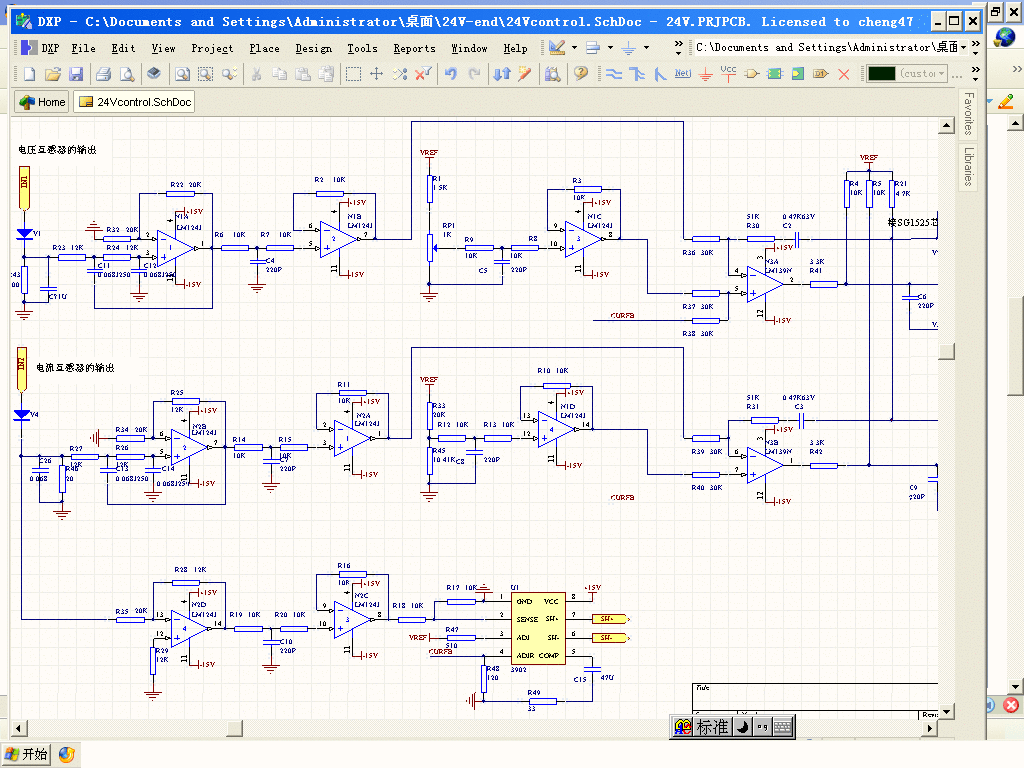

關鍵是圖下面那一塊,和芯片的說明書上的接法有的區別:
1、芯片上的第8腳VCC在說明書上是直接接的直流電壓輸出,在這個圖里面,我們改為單獨的15V供電;
2、芯片說明書上的參考接法,每個模塊的uc3902的第6腳都是共在一起接地的(稱為系統地);這里我們沒有接地,我看模擬電路的書上的典型的差分電路就是我們這樣接的,不要把第6腳接地的;
3、芯片說明書上是要一個電流檢測電阻來采集電流的信號,我們直接用電流互感器檢測到的輸出電流信號,經過濾波、比例運算和反相在接入U(xiǎn)C3902的第2腳(sense腳);

UC3902芯片datasheet,見附件!!!
多謝指教,先謝謝了1173152191.pdf

怎么沒有人理我啊,自己頂

可以均流了啊 ,問題解決
