求救:TL494的驅動輸出頻率是震蕩頻率的一半嗎?

TL494的驅動輸出頻率是震蕩頻率的一半嗎?
UC3843的震蕩頻率就是6腳上的輸出頻率嗎?
小弟查了好多資料,但是沒有資料對這一點進行說明哦!
全部回復(27)
正序查看
倒序查看
海邊
LV.5
2
2007-03-06 17:40
TL494的驅動輸出頻率是震蕩頻率的一半
0
回復
jim li
LV.8
3
2007-03-06 19:51
是一半的,所以在設計變壓器時要特別注意此特征.
0
回復
2007-03-07 09:35
@jim li
是一半的,所以在設計變壓器時要特別注意此特征.
謝謝兩位大俠!就像我老板說的那樣,關鍵的技術書上總是沒有,還是論壇好!
0
回復
2007-03-07 10:43
@飛奔的蝸牛
謝謝兩位大俠!就像我老板說的那樣,關鍵的技術書上總是沒有,還是論壇好!
資料有介紹的,當TL494的13腳接5V電壓時,輸出脈沖交替工作,輸出頻率是震蕩頻率的一半;當TL494的13腳接0V電壓時,雙穩態觸發器不起作用,輸出脈沖為單端,Q1Q2可以并聯使用,提高輸出電流,輸出頻率與震蕩頻率相同.
0
回復
王選豐
LV.4
6
2007-03-07 11:18
@chenrui007
資料有介紹的,當TL494的13腳接5V電壓時,輸出脈沖交替工作,輸出頻率是震蕩頻率的一半;當TL494的13腳接0V電壓時,雙穩態觸發器不起作用,輸出脈沖為單端,Q1Q2可以并聯使用,提高輸出電流,輸出頻率與震蕩頻率相同.
是否是一半,關鍵在13是否接+5V還是GND
0
回復
st.you
LV.10
7
2007-03-07 11:59
@飛奔的蝸牛
謝謝兩位大俠!就像我老板說的那樣,關鍵的技術書上總是沒有,還是論壇好!
要么是沒看到好書要么是看書不認真.
0
回復
racky
LV.4
8
2007-03-07 15:14
@st.you
要么是沒看到好書要么是看書不認真.
上面幾位說得非常正確啊.
0
回復
lwp1975
LV.7
9
2007-03-08 18:09
做半橋才是一半頻率.
0
回復
2007-03-12 09:49
@chenrui007
資料有介紹的,當TL494的13腳接5V電壓時,輸出脈沖交替工作,輸出頻率是震蕩頻率的一半;當TL494的13腳接0V電壓時,雙穩態觸發器不起作用,輸出脈沖為單端,Q1Q2可以并聯使用,提高輸出電流,輸出頻率與震蕩頻率相同.

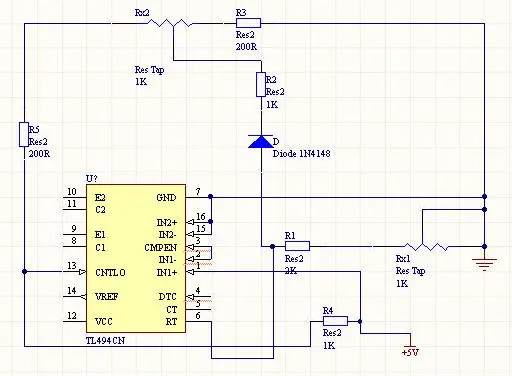

多謝指點,這是我見過的一個TL494的應用電路,已經產品化.5V其實是一個光耦的輸出.請問
1.Rx1和Rx2是并聯嗎?
2.R5起什么作用啊?
能給具體的解釋原理嗎?小弟今年剛畢業對一些常規設計有太多的疑惑!
0
回復
2007-03-12 09:52
@chenrui007
資料有介紹的,當TL494的13腳接5V電壓時,輸出脈沖交替工作,輸出頻率是震蕩頻率的一半;當TL494的13腳接0V電壓時,雙穩態觸發器不起作用,輸出脈沖為單端,Q1Q2可以并聯使用,提高輸出電流,輸出頻率與震蕩頻率相同.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/51/1173664306.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
2007-03-12 10:00
@飛奔的蝸牛
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/51/1173664306.jpg');}"onmousewheel="returnimgzoom(this);">
圖中1腳連+5V
0
回復
2007-03-12 11:00
@chenrui007
資料有介紹的,當TL494的13腳接5V電壓時,輸出脈沖交替工作,輸出頻率是震蕩頻率的一半;當TL494的13腳接0V電壓時,雙穩態觸發器不起作用,輸出脈沖為單端,Q1Q2可以并聯使用,提高輸出電流,輸出頻率與震蕩頻率相同.
陳老師,我從論壇上看到過您的許多帖子,知道您是位高手,我現在對開關變壓器知道的太少了,您有沒有好書或者資料給推薦一些?學生今年剛畢業,立志于電源行業!
0
回復
hfpro
LV.5
14
2008-01-13 14:56
@lwp1975
做半橋才是一半頻率.
1.TL494的驅動輸出頻率是振蕩頻率的一半.
2.UC3843的振蕩頻率就是4腳(RT)上頻率.
0
回復
meiliren
LV.2
15
2008-05-30 09:19
@hfpro
1.TL494的驅動輸出頻率是振蕩頻率的一半.2.UC3843的振蕩頻率就是4腳(RT)上頻率.
那么在設計變壓器的時候,是按驅動輸出頻率計算還是按振蕩頻率計算?
0
回復
2008-05-30 22:08
@meiliren
那么在設計變壓器的時候,是按驅動輸出頻率計算還是按振蕩頻率計算?
你仔細想想就明白了:
你設計的變壓器,是工作在TL494的振蕩頻率下,還是在它的輸出頻率下?結果自然就出來了.
0
回復
2011-05-13 09:39
@jim li
是一半的,所以在設計變壓器時要特別注意此特征.
uc3842的呢?
0
回復
2011-06-28 18:02
@心中有冰
你仔細想想就明白了:你設計的變壓器,是工作在TL494的振蕩頻率下,還是在它的輸出頻率下?結果自然就出來了.
0
回復
LV.1
19
2011-06-28 19:12
@794553548@qq.com
[圖片]

呵呵。。。都是13腳惹的禍?

0
回復
rain9954
LV.3
20
2011-07-05 10:11
@心中有冰
你仔細想想就明白了:你設計的變壓器,是工作在TL494的振蕩頻率下,還是在它的輸出頻率下?結果自然就出來了.

請教大師:用TL494可否做雙端反激啊,輸出電壓通過光耦反饋回去的電路應該怎么接呢?請賜教,小弟還是菜鳥。

0
回復
2011-07-06 13:27
@rain9954
請教大師:用TL494可否做雙端反激啊,輸出電壓通過光耦反饋回去的電路應該怎么接呢?請賜教,小弟還是菜鳥。

可以的,反饋可以接第四腳

0
回復
rain9954
LV.3
22
2011-07-07 13:14
@心中有冰
可以的,反饋可以接第四腳

恩,謝謝大師,明白了,但是我現在還想加個過流保護,電壓反饋接到3腳,過流接到4腳,不知道可行否?但雙管反激的話,過流鎖死好像不好加啊,求大師指點

0
回復
2011-07-08 09:52
@rain9954
恩,謝謝大師,明白了,但是我現在還想加個過流保護,電壓反饋接到3腳,過流接到4腳,不知道可行否?但雙管反激的話,過流鎖死好像不好加啊,求大師指點
要鎖死的話,我記得應該是給4腳一個高電平就行
0
回復
rain9954
LV.3
24
2011-07-09 11:07
@心中有冰
要鎖死的話,我記得應該是給4腳一個高電平就行
是的,給4腳高電平會鎖死,但是我頭疼的是這兩個誤差信號放大器該怎么接呢?
0
回復
lwp1975
LV.7
25
2011-07-11 19:32
@rain9954
是的,給4腳高電平會鎖死,但是我頭疼的是這兩個誤差信號放大器該怎么接呢?
參考運放的接法就可以了。
0
回復
rain9954
LV.3
26
2011-07-12 12:20
@lwp1975
參考運放的接法就可以了。
3腳已經接在了光耦上,如果還把運放的輸入端和3腳串個反饋電阻,這樣行嗎?另外軟啟動部分的電阻電容的取值應該是多少???
0
回復
a364796575
LV.6
27
2011-09-05 16:21
@王選豐
是否是一半,關鍵在13是否接+5V還是GND
+5V和接地分別是什么情況?
0
回復
a364796575
LV.6
28
2011-09-05 16:24
@
呵呵。。。都是13腳惹的禍?[圖片]
