高手來看看，電路中Vcc如何建立的

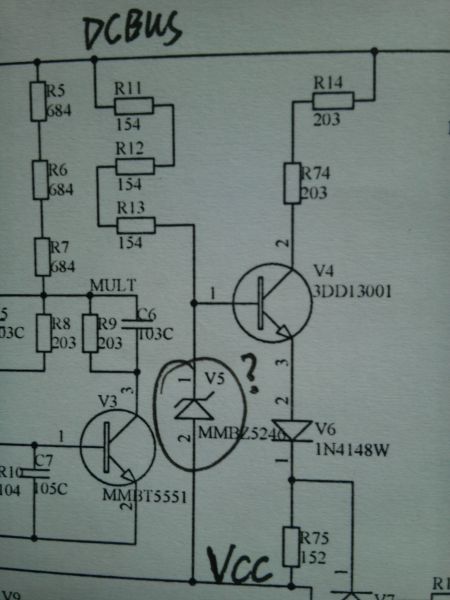

圖中16V穩壓管V5陽極未接地，上電后，穩壓管是如何工作？VCC建立過程如何分析？同行們，幫看看。

IMG_20131122_084114

全部回復(8)
正序查看
倒序查看
yundesudu
LV.2
2
2013-11-26 19:19
技術貼沒人頂起？  此處穩壓管陽極接VCC，并未接地，二者有何區別，電路分析牛人來看看。
0
回復
2013-11-26 22:27
您好，您需要把問題設置為閃電答，才能得到更多關注，大神們才能更快為您解答，管理員已幫您設置，請下次發帖勾選上閃電答提問
0
回復
2013-11-26 23:56

應該是個恒流啟動電路，穩壓管產生16v電壓，跟V4（BE）、V6、R75上的壓降相等，恒（限）流約9.7MA。VCC在啟動完成后從V7過來的控制信號關閉V4集電極啟動電流回路，由輔助電源接替供電，減小啟動電路損耗。V5陽極接地的話就變成了串聯穩壓?jiǎn)?dòng)方式。二者—個恒流一個恒壓，啟動特性有所不同吧。

1
回復
yundesudu
LV.2
5
2013-11-27 19:33
@電源網客服-小段
您好，您需要把問題設置為閃電答，才能得到更多關注，大神們才能更快為您解答，管理員已幫您設置，請下次發帖勾選上閃電答提問[圖片]
OK  謝謝小段同志。
0
回復
yundesudu
LV.2
6
2013-11-27 19:42
@ymyangyong
應該是個恒流啟動電路，穩壓管產生16v電壓，跟V4（BE）、V6、R75上的壓降相等，恒（限）流約9.7MA。VCC在啟動完成后從V7過來的控制信號關閉V4集電極啟動電流回路，由輔助電源接替供電，減小啟動電路損耗。V5陽極接地的話就變成了串聯穩壓?jiǎn)?dòng)方式。二者—個恒流一個恒壓，啟動特性有所不同吧。
哦 明白了。截圖太小，我上大圖，層主再幫看看

0
回復
2013-11-27 20:40
@yundesudu
哦明白了。截圖太小，我上大圖，層主再幫看看[圖片]
圖看過了，還有什么問題嗎？
0
回復
yundesudu
LV.2
8
2013-11-29 08:45
@ymyangyong
圖看過了，還有什么問題嗎？
沒有了
0
回復
yundesudu
LV.2
9
2013-11-29 17:55
@電源網客服-小段
您好，您需要把問題設置為閃電答，才能得到更多關注，大神們才能更快為您解答，管理員已幫您設置，請下次發帖勾選上閃電答提問[圖片]

管理員，怎么采納答案 這帖子我怎么不能采納答案呀？
