小信號建模

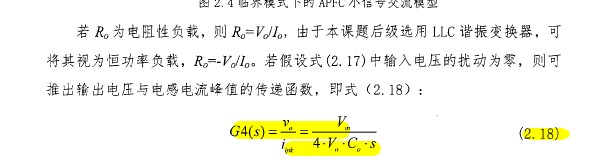

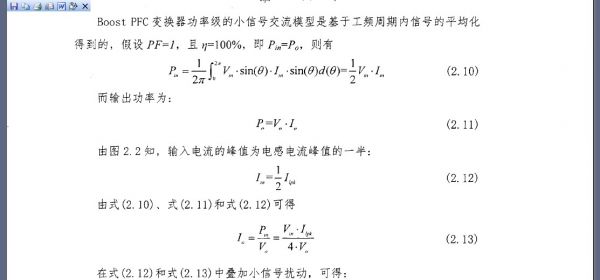

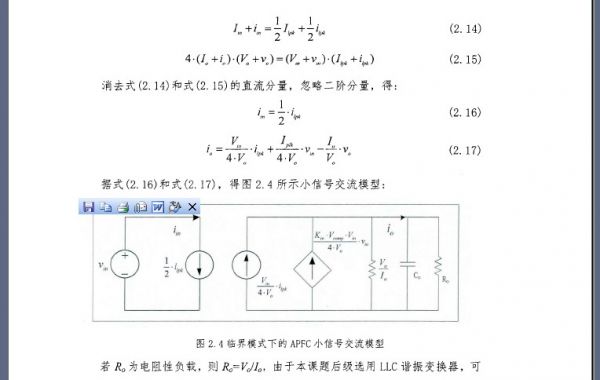

我看了一篇浙江大學的碩士論文，其中作者對前級boost電路進行了小信號建模，里面的從小信號建模到得出功率級G4（S）的傳遞函數表達式我不太明白，我會將原文中的相關圖上傳，圖中的公式2.18是怎么得到的，望大師們幫我解答，非常感謝

QQ截圖20131202154511

QQ截圖20131202154613

QQ截圖20131202154803

。
全部回復(2)
正序查看
倒序查看
蕁麻草
LV.3
2
2013-12-02 16:58
內容沒細看，公式應該是用開關元件平均模型法得到的，樓主可參考張衛平老師的《開關變換器的建模與控制》，第一章
0
回復
2013-12-02 20:14
@蕁麻草
內容沒細看，公式應該是用開關元件平均模型法得到的，樓主可參考張衛平老師的《開關變換器的建模與控制》，第一章
論文中是采用的開關元件平均模型法進行建模的，小信號建模的過程我看懂了，只是跳到傳遞函數的表達式那塊我弄不明白。我先找到您說的這本書先看一下，希望您有時間幫我細看看，非常感謝。
