一、平板變壓器分類及特點介紹
總體來說共分4種:第一種是,平板鐵氧體磁芯,傳統繞線型繞組結構,主要一些高頻、高壓小功率變壓器,與傳統變壓器比優勢不大;第二種是平板鐵氧體磁芯,銅箔式繞組結構,主要應用在需要輸出低壓大電流的高頻、大功率開關電源模塊中;第三種是平板鐵氧體磁芯,PCB印制板繞組,主要是一些高頻、中小功率的變壓器;第四種是采用LTCC(陶瓷低溫共燒)工藝,在鐵氧體薄片上印刷繞組,形成繞組陣列,多層黏結疊加,共燒成一體,主要是在高頻小信號線路中信號寬帶傳輸、隔離等作用.
平板變壓器的主要特點是:
1產品呈平板狀、體積小、厚度小,符合電源的模塊化發展趨勢;
2結構簡單,平板變壓器是由少量部件和最少的繞組構成的,這種模塊在自動化裝配中特別適用.
3工作頻率高,功率密度大:傳統變壓器運行在高頻時會使開關損耗增大和使變壓器過熱.平板變壓器的出現,使這些問題得以解決.平板變壓器能設計為高頻變壓器,提供一種既經濟又好的變壓器模塊.它可工作在100kHz~1000kHz之間.因?yàn)槠桨遄儔浩髟某叽绾苄?它具有極好的溫度耗散特性,所以能和有關的半導體器件和電感緊密地封裝在一起,實現高功率密度.
4工作效率高:調節漏電感,使它能具有很快的開關時間,很低的交叉損耗,就能使它達到很高的效率.這種變壓器副邊繞組和原邊繞組之間的匝間傳導損耗是很小的.
5極好的熱耗散特性:平板變壓器是具有高表面積體積比、很短的熱通道的小元件.有利于散熱.原邊和副邊繞組之間的匝間損耗很小.這種磁芯特有的幾何外形能有效地減小磁芯損耗.所以它能做到高磁通密度.它可在-55~130℃之間工作.
6電磁輻射干擾小:繞組和繞組之間的良好耦合,就能使繞組匝間的漏電感保持在最小值.輸出端到輔助部件的連線很短而且是緊裝配,所以繞組相互之間連線上的漏電感也是最小的,因此電磁輻射干擾小.
7可靠性高;
8絕緣強度高
二、國外發展?fàn)顩r
在國外這四種平板變壓器均已試制成功,但僅有一些國外名牌企業,如Magnetics公司在近兩年首先推出了功率平板變壓器用磁芯并逐步得到了應用;美國Flat Transformer Technology 和PAYTON(佩頓)公司實現了用前三種平板變壓器的批量生產,PAYTON的平面變壓器產品功率從5W-20KW全系列產品.臺灣的Pulse只能三種小功率平板變壓器的批量生產,目前在二次通信電源的DC-DC模塊產品中應用廣泛,生產的300W以下產品系列很全;美國Midcom,Inc公司實現了用第四種平板變壓器的批量生產.
三、 國內發展?fàn)顩r
應用:在國內在通信行業的二次電源(低壓DC-DC)中已經開始使用高頻功率平板變壓器,但功率在600W以下,目前應用較多的是全磚300W和半磚150W的產品,開關電源工作頻率大約在200kHz-300kHz,發展趨勢是500kHz-1MHz的高頻高功率密度產品,此類產品只能應用平面變壓器.在居電源業界領先的通信行業的一次電源,仍然采用傳統的變壓器,工作頻率在100kHz以下,如48V50A電源變壓器,體積大約在60×80×60,功率密度大約在10W/cm3,高頻功率平板變壓器的功率密度在同樣的工作頻率和體積下大約是傳統變壓器的3~5倍,也就是說同樣功率的變壓器如果采用平板變壓器式結構,則整個變壓器的體積可縮小為原來的1/3~1/5.
目前,功率超過600W、頻率超過100kHz的大功率平板變壓器在國內很少有批量生產應用.但是隨著電源技術發展的需要,尤其是通信電源、電鍍電源、逆變電源中都在開始應用,但是由于目前受到成本高的限制大多應用在軍用電子和高檔工業產品中,但是這類變壓器正在得到國內業界的重視.
另在汽車電子中,平面變壓器、電感器在國外產品中已經大批量應用,如汽車的超薄型HID(海拉、松下、日立、三菱等汽車大燈安定器)中應用的就是平面變壓器和表貼類電感器產品.隨著汽車電子產品的小型化,高功率趨勢,電子產品內部用使用平面電感器、變壓器是必然發展趨勢.
國內生產平面變壓器的廠家大多集中在深圳,并且廠家不多,如深圳的京泉華、海光、博多,還有就是四川的899廠,都已經形成批量,生產的產品多為成熟的大批量全磚、半磚等DC-DC電源模塊用平面變壓器、電感器產品.這些企業的優勢是:深圳企業是采用大批量、低成本生產通用品種平面變壓器;899借助自身生產磁性材料的優勢,在國內應該是最成功的平面變壓器產品企業,目前也多供貨中興、華為等國內大企業.
四、我公司產品情況

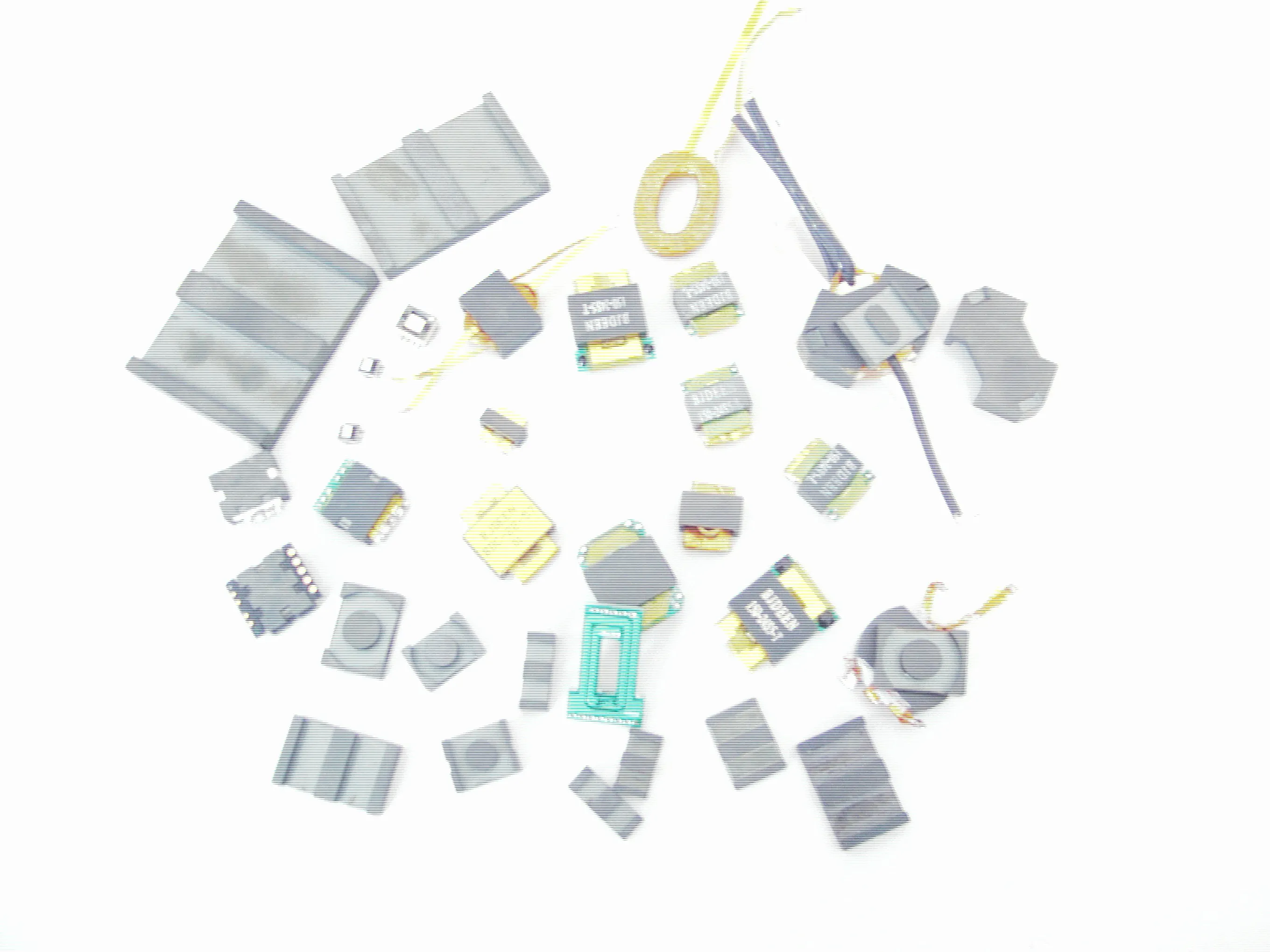

在以北京為中心的北方變壓器企業目前形成批量生產平面變壓器、電感器的企業,就我們所知很少,我公司更注重各類平面變壓器、電感器產品的技術開發,針對客戶不同需求進行配套研制,主要產品有二次通信電源DC-DC 50W、100W,150W、300W、600W等產品,開關頻率一般為200kHz-300kHz,500kHz產品也已經開始應用,1MHz工作頻率產品正在開發,系列已經比較全(可提供從進口濾波、表貼電流互感器、平面主變壓器、輸出濾波平面電感器、其他輸出濾波的表貼電感器的整套電源需要的感性器件產品.).一次電源用產品目前有AC-DC,1000W、1500W-2000W、3000W、5000W產品,由于開關電源受到其他器件的限制,開關頻率主要集中到100kHz左右,由于成本因素在軍用電源產品應用較多.
在雷達發射機類產品中的高壓電源中(輸出電壓一般在2000V,4000V,6000V一般多路輸出)平面變壓器、電感器是最優的選擇,目前這類高壓類平面變壓器電感器產品,我公司主要配合軍用單位進行電子對抗類軍用雷達發射機電源中高壓平面電源配套研制.這類產品由于輸出電壓高,頻率高對分布參數要求高,因此技術難度較大.現在民用和工業用市場還沒有大量推廣.
美國PULSE系列平面變壓器、電感器系列產品,我公司已經研制出代替產品,性能相當,價格有很大優勢;對于POWERONE電源模塊用平面變壓器,我公司也已經有代替產品.目前應用較多的日本LAMDA模塊,如DC-DC600W,280V-28V模塊用平面變壓器、電感器,AC-DC 800 W 220V-28V電源模塊用平面變壓器、電感器,EMI濾波器件,APFC電感器,驅動變壓器,電流互感器.
