先看一下自己的電路有沒有問題

謝謝

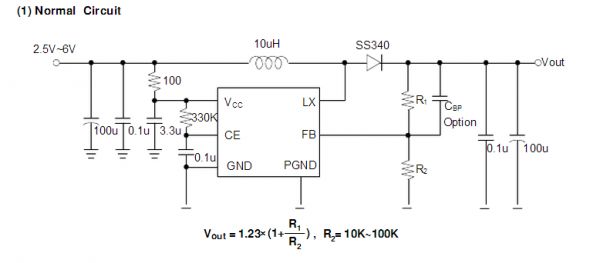

我試驗時就只焊了這一個ic，用穩壓電源接入測輸出的。

輸出在剛開始是好的，然后就慢慢下降

就是說你其它的電阻電容都沒焊上去？那你把電路焊全了再看唄

周邊電容電阻都焊了

一是看VCC的電壓波形，用示波器探頭觀察，看在這20S里是不是會變化

二是檢測CE腳波形，看這20S里是怎么變化的

CE一直2.2V左右，在使能電壓范圍內

VCC在輸出正常時為3.2V左右，不正常時為1.9V左右

現在我把輸出調整成5V，然后把Vout的100u的電容換成4.7u的電解電容，現在輸出為5.5V左右，F(xiàn)B端電壓也為1.23v。我想請教下：這個100u的電容有什么用？

輸出濾波電容

這個我現在發現當輸出電壓降低的時候，F(xiàn)B腳的電壓異常，按照sheet說的，應該在1.23V左右，現在當輸出電壓不對時，F(xiàn)B的引腳為0.4V,這應該從哪里著手？

謝謝

FB只是個檢測腳，F(xiàn)B電壓不正常，說明輸出不正常，說明你的樣機還沒正常工作。

個人覺得還是你的電路有問題

輸出9V有沒有接負載？

有接負載

今天把輸出濾波電容去了，然后有波形出來，大約300k的齒波

只焊上100uf的電容，輸出正常。

也就是去掉了0.1uf的電容后，沒問題了。

是不是這個電容有什么問題？

一會我再焊上0.1uf試驗。
