半橋電路Vds波形請教分析

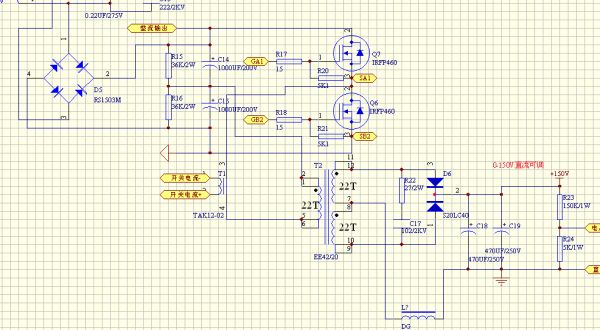

下面是我的半橋電路：

截圖00

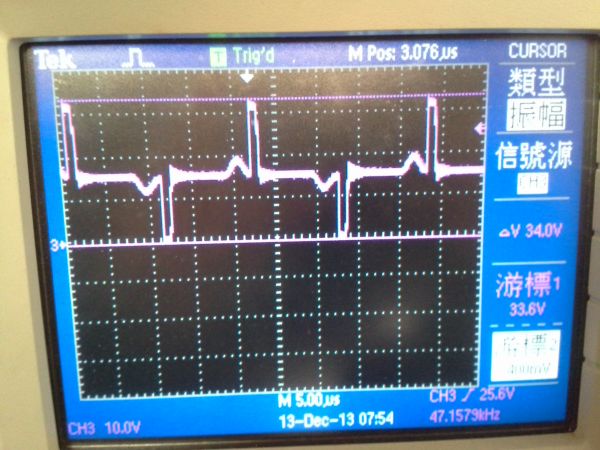

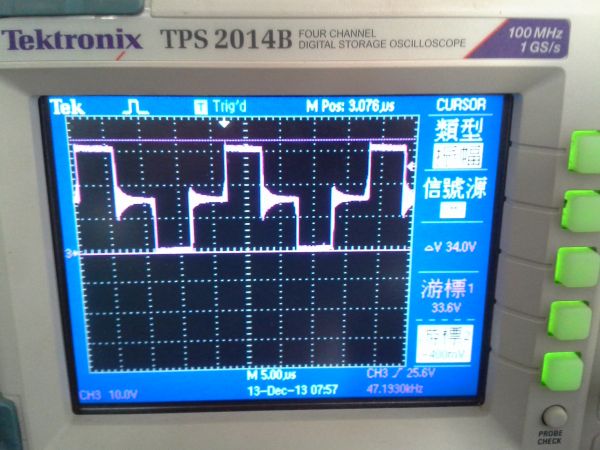

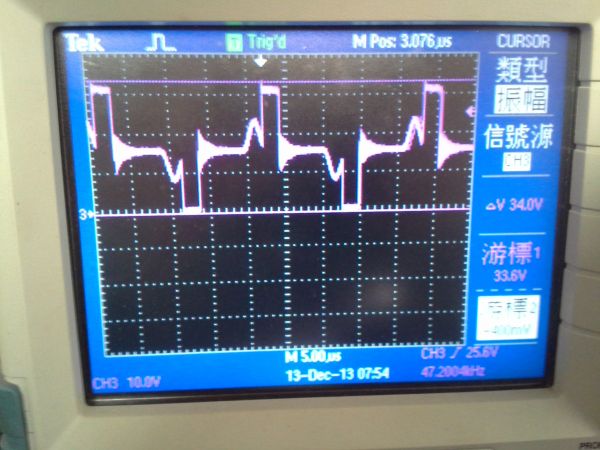

下面依次是驅動脈寬從窄到寬的Q7的Vds波形：

1

2

3

圖中顯示，在窄脈寬驅動時，管子開通前都有一個波頭凸起。脈寬繼續加寬后波頭消失。

是何原因啊，求高手指教。

全部回復(5)
正序查看
倒序查看
2013-12-13 09:00

你對比一下輸出整流后濾波前的波形，在出現這個凸起的時候，濾波前的波形也不是方波。所以應該主變壓器的工作波形是源頭，通過某些方式傳遞到了驅動端，你可以從這方面下手考慮考慮。

0
回復
zenglixy
LV.1
3
2013-12-13 10:44
@ytdfwangwei
你對比一下輸出整流后濾波前的波形，在出現這個凸起的時候，濾波前的波形也不是方波。所以應該主變壓器的工作波形是源頭，通過某些方式傳遞到了驅動端，你可以從這方面下手考慮考慮。

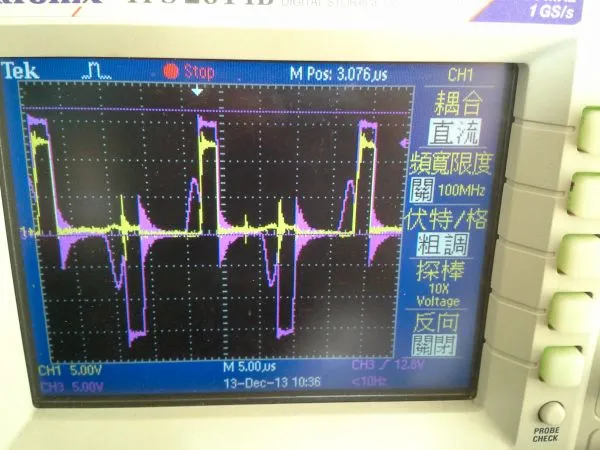

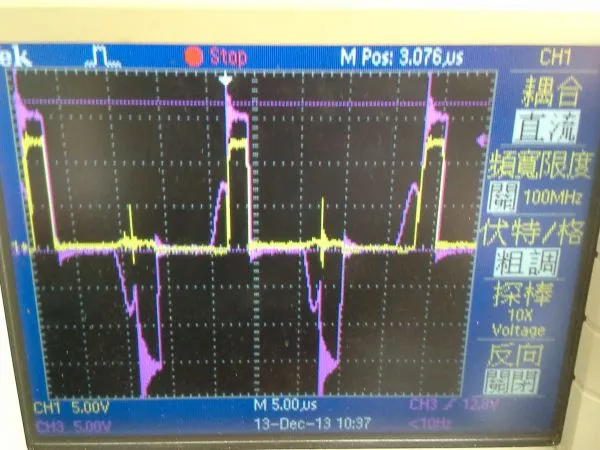

下圖是變壓器初級波形與次級波形，黃色是驅動波形；

0
回復
2013-12-13 10:53
@zenglixy
下圖是變壓器初級波形與次級波形，黃色是驅動波形；[圖片][圖片]
這個是正常的，因?yàn)槟阏}沖的時候，電路處于斷續模式。
0
回復
2013-12-13 11:19
@zenglixy
下圖是變壓器初級波形與次級波形，黃色是驅動波形；[圖片][圖片]

暈，1樓我看錯了，我以為是驅動波形呢，原來是DS波形。不過就是負載太小副邊電感處于DCM狀態造成的。

0
回復
zenglixy
LV.1
6
2013-12-13 13:03
@ytdfwangwei
暈，1樓我看錯了，我以為是驅動波形呢，原來是DS波形。不過就是負載太小副邊電感處于DCM狀態造成的。
謝謝大師們的解答了?。。?/div>
