看了兩天，自己解釋一下吧，也不知道正確與否。

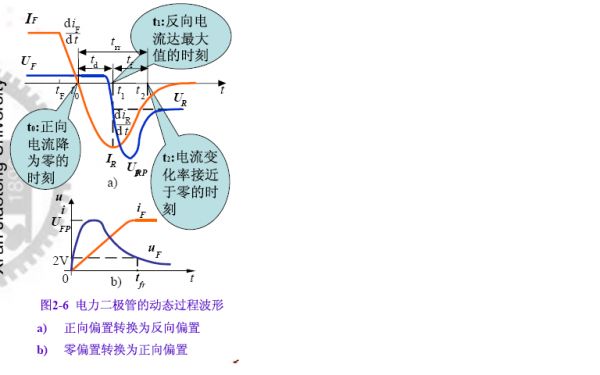

先看b圖，正向恢復過程

UF=UFP+L(diF/dt),由于UF是恒定的，UFP不是恒定的，所以此圖中iF電流變化率是有問題的。正向恢復過程時間較短一般不作考慮，但是考慮的時候主要考慮正向恢復電壓，我們就分析一下電壓變化情況。當PN結加正向電壓時，集中在耗盡層側的少子首先受到外電場影響，向兩側移動，從而使耗盡層擴大，導致電壓升高，電壓最高處為耗盡層附近多子和少子濃度相等時刻，隨后多子占主導地位，電壓逐漸下降，最終穩定在UF。

再看a圖，反向恢復過程

UR=UF+L(diF/dt)；在tF時刻，加載恒定反向電壓UR，由于線路電感存在，iF緩慢下降，正向電流依然存在，根據電導調制效應，二極管壓降UF值不變，所以iF下降斜率不變，是根直線，此時PN結P、N區仍存在大量少子，所以電流降為0后，在外電壓影響下，少子反向移動，電流反向增大，但是斜率有所下降，因此PN結電壓也開始緩慢下降，反向電流最大時，電感分壓為0，UF=UR(圖中橫線所示)，隨著電感電流逐漸減小，電感上的電壓反向，使得PN結電壓增大，在反向電流變化率最大的時刻，PN結電壓達到反向尖峰，隨后PN結電壓逐漸減小，降為UR。
