反激電源MOS管驅動電路（新手求各位指點）

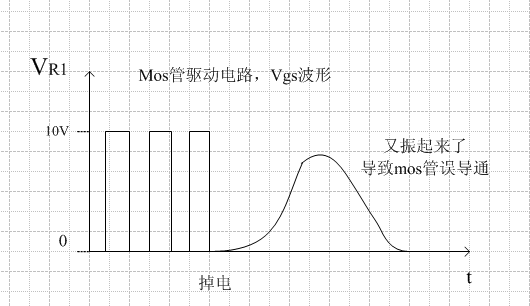

在做反激電源的時候遇到了當斷開電源主電的時候，MOS管驅動電路電壓降到0之后，又被驅動變壓器原邊LC振起來，此電壓在MOS管的導通電壓之上持續時間是周期的三四倍，這樣就會讓MOS管持續導通，燒壞MOS管。請教一下各位這個問題怎么解決。PWM頻率100K，隔直電容1u，驅動變壓器原邊電感量3mH。

圖片10

圖片11

全部回復(6)
正序查看
倒序查看
lcx88898
LV.1
2
2013-12-18 17:24
 電路和大致波形.docx



0
回復
lcx88898
LV.1
3
2013-12-18 17:26
@lcx88898
 電路和大致波形.docx
圖片傳不上去，所以只能用這個方法了
0
回復
2013-12-18 18:03
@lcx88898
圖片傳不上去，所以只能用這個方法了
點擊 圖片按鈕 插圖片.再試下看看可以不...
0
回復
lcx88898
LV.1
5
2013-12-19 08:43
@電源網-蒲公英
[圖片]點擊圖片按鈕插圖片.再試下看看可以不...
我都試過了，還是不行，應該是電腦限制了
0
回復
2013-12-19 09:18
@lcx88898
我都試過了，還是不行，應該是電腦限制了
幫你編輯了一下...
0
回復
lcx88898
LV.1
7
2013-12-19 10:02
@電源網-蒲公英
[圖片]幫你編輯了一下...

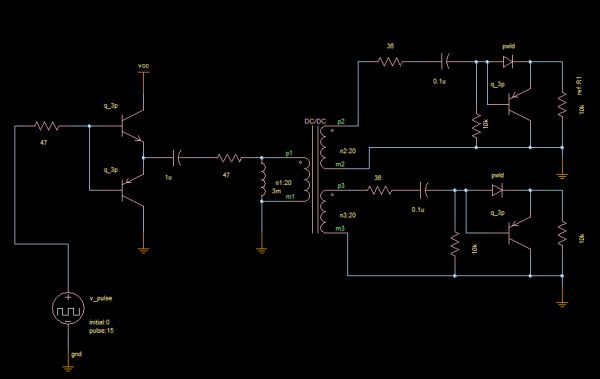

非常感謝，非常感謝。上圖了上圖了，求助朋友們，幫我分析一下。
