焊機電源部分的7815輸出不到15V，大家?guī)臀铱纯矗?/h1>

TM截圖20131219104902

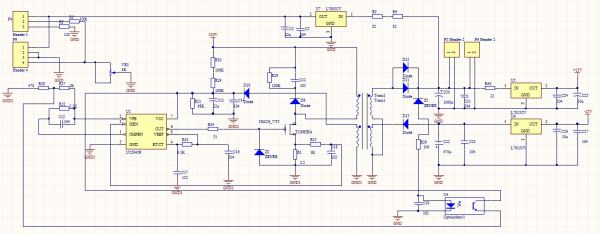

最近抄了一家公司的板子，想自己做做焊機，貌似這家公司的產品也是抄別家的公司zx7200，因?yàn)楹芏鄥?shù)都很類似，我在調的過程中，發現了7815穩不了壓，當把輸入電源調到110V時，用得隔離調壓器調的，7915能輸出-15V，7815只有7.5V啊，還以為電壓不夠，然后繼續加電壓，就聞到有味道了。。。。把7815取下來測了一下，是好的啊，能穩住15V啊，又把它安了上去測，這回測時，我把7815前的電阻給短了，發現7815和7915的電壓上升基本是同步的，可是加到160V時，7815的輸出已經超過7.5了，不過有兩處冒煙了，好像是1000U和470U的電解電容，但它們耐壓有35V啊，小弟實在搞不懂，特來求救，沒有師傅自己搞的，希望各位幫我看看，非常感謝！?。?

全部回復(16)
正序查看
倒序查看
zrk787
LV.8
2
2013-12-19 11:05
查查整流管和光耦這部分試試。
0
回復
2013-12-19 11:13
7815的那組繞阻的輸出是多少v的?。?815是空載測試7.5v還是帶載測試7.5v？
0
回復
flyfly8
LV.4
4
2013-12-19 11:57
@地瓜patch
7815的那組繞阻的輸出是多少v的??？7815是空載測試7.5v還是帶載測試7.5v？

注意電解電容的極性；7815和7805原理圖的管腳定義有錯誤；

0
回復
2013-12-19 18:05
@zrk787
查查整流管和光耦這部分試試。
果然，樓主的圖上7815的pin2和pin3是錯誤的，7915的pin2和pin3也是錯誤的。不知道做的pcb有沒有改過來
0
回復
2015
LV.2
6
2013-12-19 19:47
@地瓜patch
果然，樓主的圖上7815的pin2和pin3是錯誤的，7915的pin2和pin3也是錯誤的。不知道做的pcb有沒有改過來

沒有錯啊，根據7815數據手冊，從有字的那端看過去，從左到右，INPUT ，GROUND，OUTPUT，版圖上我也看過了，從左到右，標號為1，3，2，都是對應的啊。。。

0
回復
2013-12-19 22:17
@2015
沒有錯啊，根據7815數據手冊，從有字的那端看過去，從左到右，INPUT，GROUND，OUTPUT，版圖上我也看過了，從左到右，標號為1，3，2，都是對應的啊。。。[圖片][圖片]

你的原理圖上的引腳沒照順序來做，在pcb上顛倒過來，這樣就沒錯了

0
回復
flyfly8
LV.4
8
2013-12-20 07:49
@地瓜patch
7815的那組繞阻的輸出是多少v的??？7815是空載測試7.5v還是帶載測試7.5v？
7815的輸入電壓是多少伏，會不會讓Z3 穩壓管給鉗制住了；或者變壓器的同名端有問題
0
回復
2015
LV.2
9
2013-12-20 09:32
@flyfly8
7815的輸入電壓是多少伏，會不會讓Z3穩壓管給鉗制住了；或者變壓器的同名端有問題

整流后輸入

085V時，7815輸入6.6V，輸出5.7V；7915輸入6.0V，輸出5.4V

090V時，7815輸入6.8V，輸出5.8V；7915輸入6.3V，輸出5.7V

095V時，7815輸入7.6V，輸出6.2V；7915輸入7.6V，輸出7.0V

100V時，7815輸入7.9V，輸出6.4V；7915輸入8.6V，輸出8.0V

105V時，7815輸入8.1V，輸出6.6V；7915輸入9.6V，輸出9.0V

110V時，7815輸入8.3V，輸出6.8V；7915輸入10.6V，輸出10V

100V時，7915的輸入電壓就開始反超了，上面數據都是用萬用表測的。。。我也懷疑變壓器有問題，我變壓器是買的200：12：22：22那種焊機輔助電源的變壓器，自己沒繞過，但現在還不確定，哎。。。。。。

0
回復
2013-12-20 09:43
圖中+15v和輔助供電的同名端有問題。
0
回復
sinican
LV.8
11
2013-12-20 10:29

7815 的輸入電壓不夠

0
回復
2015
LV.2
12
2013-12-20 10:36
@sinican
7815的輸入電壓不夠
電壓再往上加，板子就有味道了，我加到160v時，1000U和470U附近就開始冒煙，不知道是板子本身那些漆的味道，還是元器件的問題，所以不敢往上加了，希望師兄給予指導！
0
回復
2015
LV.2
13
2013-12-20 10:38
@ymyangyong
圖中+15v和輔助供電的同名端有問題。
師長的意思是右上那個繞組的圈圈應該在繞組的下端？
0
回復
sinican
LV.8
14
2013-12-20 10:46
@2015
電壓再往上加，板子就有味道了，我加到160v時，1000U和470U附近就開始冒煙，不知道是板子本身那些漆的味道，還是元器件的問題，所以不敢往上加了，希望師兄給予指導！

你測 7815 輸入的電壓，一般 15V 輸出，至少電壓在 16V 以上；至于發熱或其它原因，請檢查周圍有沒有短路或虛短的部分，用萬用表測就OK了（拆掉 7815測）

0
回復
地瓜patch
LV.8
15
2013-12-20 13:02
@2015
整流后輸入085V時，7815輸入6.6V，輸出5.7V；7915輸入6.0V，輸出5.4V090V時，7815輸入6.8V，輸出5.8V；7915輸入6.3V，輸出5.7V095V時，7815輸入7.6V，輸出6.2V；7915輸入7.6V，輸出7.0V100V時，7815輸入7.9V，輸出6.4V；7915輸入8.6V，輸出8.0V105V時，7815輸入8.1V，輸出6.6V；7915輸入9.6V，輸出9.0V110V時，7815輸入8.3V，輸出6.8V；7915輸入10.6V，輸出10V100V時，7915的輸入電壓就開始反超了，上面數據都是用萬用表測的。。。我也懷疑變壓器有問題，我變壓器是買的200：12：22：22那種焊機輔助電源的變壓器，自己沒繞過，但現在還不確定，哎[圖片]。。。。。。

這就不對了吧

你的7815是線性降壓器件，他的輸入才6-8V，這都低于你需要的輸出15V。變壓器繞組的問題吧。不是7815的問題。

0
回復
地瓜patch
LV.8
16
2013-12-20 13:05
@2015
電壓再往上加，板子就有味道了，我加到160v時，1000U和470U附近就開始冒煙，不知道是板子本身那些漆的味道，還是元器件的問題，所以不敢往上加了，希望師兄給予指導！
電壓提高沒多大作用，先看看變壓器的比例是不是不對，是不是的次級電壓就不對啊
0
回復
2013-12-20 23:43
@2015
師長的意思是右上那個繞組的圈圈應該在繞組的下端？
是啊，左下繞組也錯了，都要改成反激輸出。
0
回復
