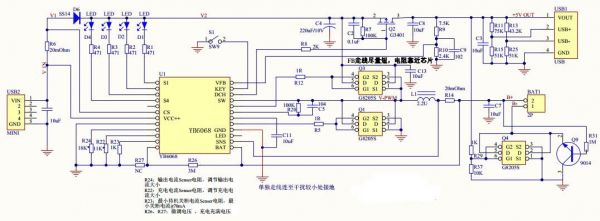

先上原理圖

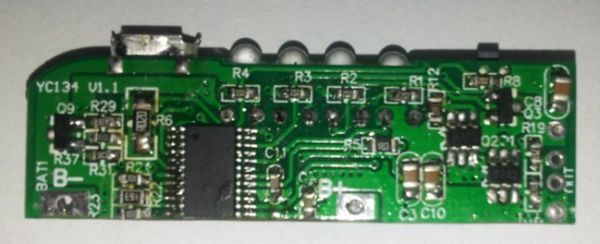

前面露給你看
,手板 有點丑,擔者點
曬曬結果了 表格發不了 截圖了
總的來說測試的效果基本還是滿意,供IC的說更改外邊的mos 可以電流做到4A,呵。這樣看還是蠻歷害的, 只是沒有太明白Q2串在電路中起什么作用？？？ 這個位置有點象一般非同步升壓中的二極管的作用，不知是否起到替換升壓二極管的作用，因?yàn)橄鄬?duì)mos的內阻應該還是比二極管小一些的，不知我分析的是否???
