大家好，能不能幫我看看這個原理和PCB有什么不合理的地方

大家好，我是一名大學學生，現在想用常見的2576做DC-DC，看著原理簡單，但是做出來錯誤非常多，下面上原理圖和PCB

原理圖

捕獲

和PCB

捕獲

本來畫了一個簡單的PCB，但是效果不好，主要是C13正極和VIN的波形差的多，VIN上出現非常多的毛刺，所以按照技術手冊上的要求重新畫了一個

技術手冊

捕獲

上面說到單點接地，也不知道自己畫的怎么樣，由于自己還上學，今年剛剛學會自制PCB，所以PCB技術非常爛，基本上什么都不知道，所以請大家?guī)臀铱纯?，多提意?jiàn)，罵我啥也不知道也行，謝謝大家。

還有一個問題，就是VOUT端的波形，是這樣的，

wifi0s0-1638941223IMAG0044

后來網上看了下資料，在VOUT和GND上加了幾個瓷片電容，出現下面這樣的波形

無標題

不知道出現這樣情況的原因是什么？然后怎么去解決？謝謝大家，萬分感謝。。

全部回復(31)
正序查看
倒序查看
2014-03-11 23:53
2腳對地不要接電容吧。
0
回復
2014-03-12 00:35
GND走線不是很好。
0
回復
2014-03-12 08:23
為什么要這么多0.1Uf電容呢？
0
回復
dapeng
LV.5
5
2014-03-12 08:27
@SKY丶輝煌
為什么要這么多0.1Uf電容呢？

橋堆的地都沒有接好

0
回復
2014-03-12 08:34
@SKY丶輝煌
為什么要這么多0.1Uf電容呢？
不是要接這么多，因?yàn)椴恢谰€路中的高頻紋波怎么樣，所以先把瓷片的位置流出來，不一定是要加0.1uf的，麻煩您能不能幫我看下還有什么問題，謝謝您
0
回復
2014-03-12 08:36
@dapeng
橋堆的地都沒有接好
不是地沒接好，用了一個雙24的變壓器，輸入不需要那么高，所以就接了一邊，這樣是不是不好？麻煩您再幫我看下問題，謝謝啦
0
回復
2014-03-12 08:38
@chenyingxin7610
GND走線不是很好。
技術手冊上說單點接地，所以就這么接了，怎么接比較好呢？謝謝您！
0
回復
2014-03-12 08:39
@SKY丶輝煌
為什么要這么多0.1Uf電容呢？
不是要接這么多，因?yàn)椴恢谰€路中的高頻紋波怎么樣，所以先把瓷片的位置流出來，不一定是要加0.1uf的，麻煩您能不能幫我看下還有什么問題，謝謝您
0
回復
2014-03-12 08:47
@ymyangyong
2腳對地不要接電容吧。
嗯，謝謝您了，等會我去改下，麻煩您再看看其他地方？還有pcb，謝謝您
0
回復
2014-03-12 14:14
大家給點意見啊
0
回復
2014-03-12 14:57
@lovexiaxiaoxia
嗯，謝謝您了，等會我去改下，麻煩您再看看其他地方？還有pcb，謝謝您

盡量縮短地線回路，就像這個成品模塊。

0
回復
358858518
LV.7
13
2014-03-12 21:59
@lovexiaxiaoxia
大家給點意見啊
**此帖已被管理員刪除**
0
回復
2014-03-12 22:18
@358858518
**此帖已被管理員刪除**
明白了，非常感謝
0
回復
2014-03-12 22:19
@ymyangyong
盡量縮短地線回路，就像這個成品模塊。[圖片]
謝謝，謝謝，現在稍微明白了
0
回復
358858518
LV.7
16
2014-03-12 22:23
@lovexiaxiaoxia
明白了，非常感謝
**此帖已被管理員刪除**
0
回復
2014-03-13 14:51
@lovexiaxiaoxia
謝謝，謝謝，現在稍微明白了

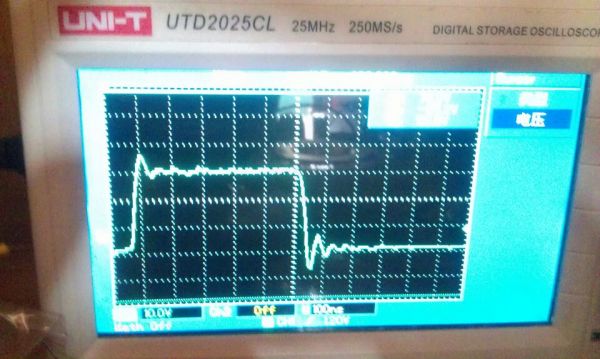

謝謝，現在重新布局畫板，前面的問題也解決了但是就是2576的VOUT端會出現一個小的阻尼振蕩，如下

從網上也查了一些資料，說這個產生的原因很多種，也嘗試的加了電容電阻，沒啥效果，您能給點意見么？

0
回復
2014-03-13 14:54
@358858518
**此帖已被管理員刪除**

謝謝您，以前的問題基本解決了，但是現在VOUT上出現了一切阻尼振蕩，如下

網上查了資料，說產生這個的因素很多，自己也嘗試這加了電容電阻，但是效果都不大，想請教您能不能給點意見，謝謝

0
回復
feibo0712
LV.1
19
2014-03-13 19:12
@lovexiaxiaoxia
謝謝您，以前的問題基本解決了，但是現在VOUT上出現了一切阻尼振蕩，如下[圖片]網上查了資料，說產生這個的因素很多，自己也嘗試這加了電容電阻，但是效果都不大，想請教您能不能給點意見，謝謝

兩個高頻回路：1，芯片2腳輸出經過電感和第一個濾波電容回到公共接地點。2，續流二極管到電感到第一個濾波電容的回路。形成的面積越小越好。

芯片的2腳是高頻開關信號，遠離FB引腳這個網絡。

除了電解電容并聯瓷片電容，其他的都可以去掉。

0
回復
2014-03-13 20:12
@lovexiaxiaoxia
謝謝，現在重新布局畫板，前面的問題也解決了但是就是2576的VOUT端會出現一個小的阻尼振蕩，如下[圖片]從網上也查了一些資料，說這個產生的原因很多種，也嘗試的加了電容電阻，沒啥效果，您能給點意見么？
這個波形基本正常。
0
回復
chenyankun
LV.8
21
2014-03-13 20:57
@lovexiaxiaoxia
謝謝您，以前的問題基本解決了，但是現在VOUT上出現了一切阻尼振蕩，如下[圖片]網上查了資料，說產生這個的因素很多，自己也嘗試這加了電容電阻，但是效果都不大，想請教您能不能給點意見，謝謝
這個波形還可以啊
0
回復
zhenxiang
LV.10
22
2014-03-13 21:33
@chenyankun
這個波形還可以啊
你畫PCB就只會用一種線寬的線啊。多看看人家畫的漂亮的成品板
0
回復
feitian9000
LV.7
23
2014-03-13 22:03
@lovexiaxiaoxia
謝謝您，以前的問題基本解決了，但是現在VOUT上出現了一切阻尼振蕩，如下[圖片]網上查了資料，說產生這個的因素很多，自己也嘗試這加了電容電阻，但是效果都不大，想請教您能不能給點意見，謝謝

給你一個關于LM2xxxPCB布局的一般規則文件，希望能幫助到你。

LM2xxx AN-1229.pdf

0
回復
SKY丶輝煌
LV.10
24
2014-03-13 22:11
@zhenxiang
你畫PCB就只會用一種線寬的線啊。多看看人家畫的漂亮的成品板
謹聽老師教誨。
0
回復
2014-03-13 23:19
@zhenxiang
你畫PCB就只會用一種線寬的線啊。多看看人家畫的漂亮的成品板
謝謝指導，因?yàn)樽约褐瓢?，所以故意粗點，謝謝哈，下次一定注意。
0
回復
2014-03-13 23:21
@chenyankun
這個波形還可以啊
波形上面有阻尼振蕩，然后濾波之后，就出現大量的這樣波。。。
0
回復
2014-03-13 23:21
@feitian9000
給你一個關于LM2xxxPCB布局的一般規則文件，希望能幫助到你。LM2xxxAN-1229.pdf
謝謝，謝謝
0
回復
2014-03-13 23:24
@ymyangyong
這個波形基本正常。
但是濾波之后，就出現大量這樣的紋波，，，，
0
回復
2014-03-15 22:14

為什么 不鋪銅，有很大幫助，就是地線會很好，你這個關健是電容。

0
回復
2014-03-21 11:50
@samhuang8204
為什么不鋪銅，有很大幫助，就是地線會很好，你這個關健是電容。
電路圖右上角那么多電容干嘛用的，放到電感后面吧應該
0
回復
2014-03-21 17:28
@雨林沐風
電路圖右上角那么多電容干嘛用的，放到電感后面吧應該

   努力·····························

   奮斗·············································
