反激變壓器6路輸出電壓正常，外加負載時輸出輕載，什么原因？

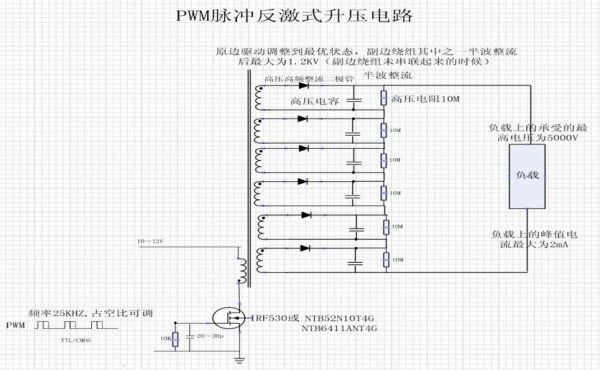

如圖：

1

輸入10V，在反激時整流前輸出約2KV，整流后輸出約1.2KV，濾波后電壓與整流后基本一致。也即加在10MΩ電阻上的電壓為1.2KV。為什么負載加上10MΩ時，負載上的電壓僅有不到4KV呢？

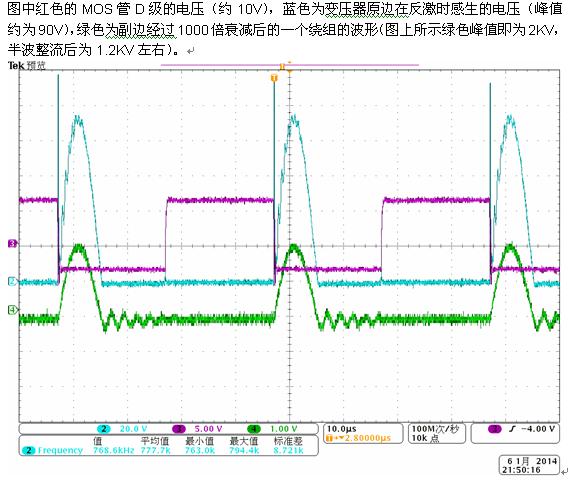

輸出電壓已調整到最優占空比（36.9%）。附上波形：

2

全部回復(15)
正序查看
倒序查看
2014-04-16 17:02
沒有反饋？還是說MCU直接輸出PWM？
0
回復
弧光刀
LV.1
3
2014-04-18 09:21
@JasonAtDelta
沒有反饋？還是說MCU直接輸出PWM？
電路沒有反饋，最終只是需要輸出的電壓能夠達到5000V，現在只有不到4KV，什么原因呢？
0
回復
ta7698
LV.9
4
2014-04-18 10:37
不知用的是什么變壓器？調整一下氣隙看看。
0
回復
yhtfeel
LV.7
5
2014-04-18 14:06
@弧光刀
電路沒有反饋，最終只是需要輸出的電壓能夠達到5000V，現在只有不到4KV，什么原因呢？

調節占空比都變大不了？不可能吧，你把占空比變大，輸出電壓不就到5kv了

0
回復
2014-04-18 14:44

應該是原邊限制了功率吧

0
回復
弧光刀
LV.1
7
2014-04-21 20:30
@qinzutaim
應該是原邊限制了功率吧[圖片]
如果是，怎么解決呢？降低電感量能不能實現？
0
回復
弧光刀
LV.1
8
2014-04-21 20:31
@ta7698
不知用的是什么變壓器？調整一下氣隙看看。

調整氣隙是不是就是調整初級的電感量呢，有什么作用，求指教？

0
回復
xpt-2
LV.5
9
2014-04-21 22:16
@弧光刀
電路沒有反饋，最終只是需要輸出的電壓能夠達到5000V，現在只有不到4KV，什么原因呢？
估計是次級繞組的分布電容大了些.
0
回復
2014-04-23 13:18
@弧光刀
如果是，怎么解決呢？降低電感量能不能實現？
暈，初級少繞幾圈不就行了。。。調氣隙估計沒有用。。
0
回復
弧光刀
LV.1
11
2014-05-08 23:22
@賀赫無名
暈，初級少繞幾圈不就行了。。。調氣隙估計沒有用。。
10樓的朋友，你的意思就只是調整匝比來提高電壓輸出。。這個我知道可以。。。我同事有個類似的，調整匝比過后用戶使用波形發生了畸變，估計不能單純的調整匝比來實現吧。。。
0
回復
2014-05-09 08:48
原來可以這樣升高，受教了?。?/div>
0
回復
弧光刀
LV.1
13
2014-05-10 12:44
@xpt-2
估計是次級繞組的分布電容大了些.
朋友，你好！分布電容大了對輸出有什么影響呢，不是很懂，能說下么？
0
回復
xpt-2
LV.5
14
2014-05-10 20:27
@弧光刀
朋友，你好！分布電容大了對輸出有什么影響呢，不是很懂，能說下么？
你參考一下CRT電視機的高壓包,每層繞線寬度必須很窄,一寬了電壓就上不去了.
0
回復
弧光刀
LV.1
15
2014-06-02 23:04
@xpt-2
你參考一下CRT電視機的高壓包,每層繞線寬度必須很窄,一寬了電壓就上不去了.
謝謝，我會試試的
0
回復
pinonxie
LV.2
16
2014-06-03 14:32
@弧光刀
10樓的朋友，你的意思就只是調整匝比來提高電壓輸出。。這個我知道可以。。。我同事有個類似的，調整匝比過后用戶使用波形發生了畸變，估計不能單純的調整匝比來實現吧。。。

我也正在搞升壓，如按以上調整匝比和電感量都不能升壓。
