RCC電路增加1電容可降低溫升10幾度(附圖)與大家共享
全部回復(11)
正序查看
倒序查看
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/51/1173954576.jpg');}" onmousewheel="return imgzoom(this);">

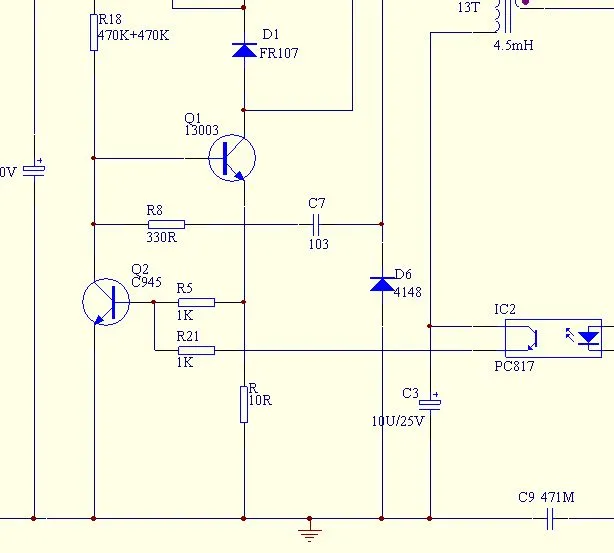

在Q2的BE極加一個103的電容,可降低溫升10度左右,請大家分析下是什么原理
0
回復
@qudewen
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/51/1173954576.jpg');}"onmousewheel="returnimgzoom(this);">在Q2的BE極加一個103的電容,可降低溫升10度左右,請大家分析下是什么原理
誰的溫升?
0
回復
@qudewen
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/51/1173954576.jpg');}"onmousewheel="returnimgzoom(this);">在Q2的BE極加一個103的電容,可降低溫升10度左右,請大家分析下是什么原理
R5與你加上的Cbe一起組成一個低通濾波器,濾掉了在電流檢測電阻上的尖峰毛刺,改善了Q2基極波形
