求助幫忙看一下這個波形存在的問題 如何解決 非常感謝

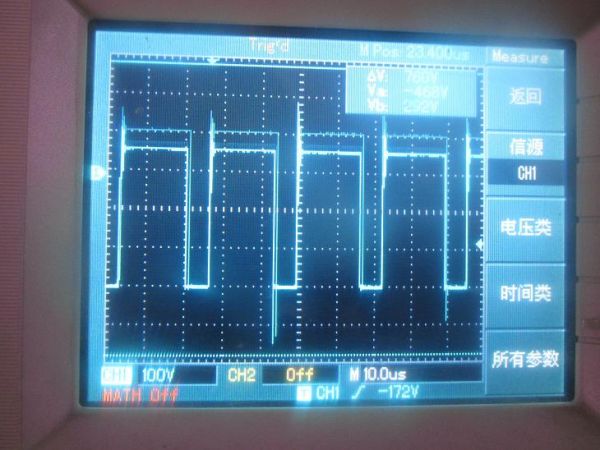

這兩個圖是  充電器空載 和負載情況的vds波形圖           一個 為  輸出55.6v  空載的波形  另一個是 輸出59v   3.8a的波形





照片 005

照片 006上圖為空載圖 下圖為負載圖



全部回復(24)
正序查看
倒序查看
2014-04-15 16:45
用的這個板

幫忙看一下布線有問題嗎   尖峰挺大 還有雜波

0
回復
2014-04-15 17:32
@zhangzongyang
用的這個板[圖片][圖片]幫忙看一下布線有問題嗎  尖峰挺大還有雜波
上面的PCB看不清楚，有清晰點的PCB和電路圖嗎？
0
回復
老梁頭
LV.10
4
2014-04-15 18:21
@ymyangyong
上面的PCB看不清楚，有清晰點的PCB和電路圖嗎？
波形看著還可以，就是帶載的尖峰有點大
0
回復
2014-04-15 22:46
@老梁頭
波形看著還可以，就是帶載的尖峰有點大
這個尖峰如和解決  謝謝  如何減小  呢
0
回復
2014-04-15 22:49
@ymyangyong
上面的PCB看不清楚，有清晰點的PCB和電路圖嗎？
謝謝  有  明天傳
0
回復
yhtfeel
LV.7
7
2014-04-16 08:38
沒什么問題??！
0
回復
hh918
LV.6
8
2014-04-16 09:30
@yhtfeel
沒什么問題?。?/span>
OK
0
回復
2014-04-16 11:30
@yhtfeel
沒什么問題??！

尖峰比較大   有辦法解決嗎



0
回復
yhtfeel
LV.7
10
2014-04-16 11:36
@zhangzongyang
尖峰比較大  有辦法解決嗎

尖峰都不到100V，大嗎？你是mos管耐壓不夠還是什么？

要減小尖峰，就加大RCD吸收，或者看看是不是副邊二極管的尖峰太大導致的！

減小驅動mos管的電流，當然這些措施都可能帶來效率的損失

0
回復
2014-04-16 15:02
@yhtfeel
尖峰都不到100V，大嗎？你是mos管耐壓不夠還是什么？ 要減小尖峰，就加大RCD吸收，或者看看是不是副邊二極管的尖峰太大導致的！減小驅動mos管的電流，當然這些措施都可能帶來效率的損失
mos管用的  12n60      電流  5A時   峰峰電壓700-800之間   并且 mos管升溫很快
0
回復
yhtfeel
LV.7
12
2014-04-16 15:11
@zhangzongyang
mos管用的 12n60     電流 5A時  峰峰電壓700-800之間  并且mos管升溫很快

那你這600V的管子都沒壞？不可能超這么多還能好好工作？這么大功率還用反激?

0
回復
chenyankun
LV.8
13
2014-04-16 22:37
@yhtfeel
那你這600V的管子都沒壞？不可能超這么多還能好好工作？這么大功率還用反激?
功率200多w用反激不是很合適？輸入電壓多少？
0
回復
2014-04-17 22:12
@chenyankun
功率200多w用反激不是很合適？輸入電壓多少？

輸入市電220v   200w  以上應該用正級    反激做不了嗎



0
回復
wangjiudan
LV.5
15
2014-04-18 01:36
@yhtfeel
沒什么問題啊！
有問題！上面加負載時的波形都諧振了！我最近做的也出現這樣的情況，在這個基礎上再把負載加重，整個電路就不正常了（波形全亂了）。。。請問各位，應該如何解決呢？
0
回復
yhtfeel
LV.7
16
2014-04-18 08:42
@wangjiudan
有問題！上面加負載時的波形都諧振了！我最近做的也出現這樣的情況，在這個基礎上再把負載加重，整個電路就不正常了（波形全亂了）。。。請問各位，應該如何解決呢？
哪里諧振了？沒看出來！ 你的情況和他的情況可能不一樣吧！你還是把你的情況介紹下，圖形類似，不代表一個情況！
0
回復
yueyunno1
LV.9
17
2014-04-18 11:53
@yhtfeel
哪里諧振了？沒看出來！你的情況和他的情況可能不一樣吧！你還是把你的情況介紹下，圖形類似，不代表一個情況！
學習中！
0
回復
wangjiudan
LV.5
18
2014-04-18 14:39
@yhtfeel
哪里諧振了？沒看出來！你的情況和他的情況可能不一樣吧！你還是把你的情況介紹下，圖形類似，不代表一個情況！
您好，我的情況是這樣的：加載1A波形正常（設計是輸出5v,10W）,加載到1.25A時DS波形和lz波形相似；加載1.5A，整個波形震蕩劇烈，不多久整個電路就無法正常工作了。這個如何解決？原因是什么？（我還是個菜鳥，還望多多指導，多謝！）

0
回復
yhtfeel
LV.7
19
2014-04-18 16:45
@wangjiudan
您好，我的情況是這樣的：加載1A波形正常（設計是輸出5v,10W）,加載到1.25A時DS波形和lz波形相似；加載1.5A，整個波形震蕩劇烈，不多久整個電路就無法正常工作了。這個如何解決？原因是什么？（我還是個菜鳥，還望多多指導，多謝！[圖片]）[圖片]
他只是波形沒抓好，并沒有震蕩！ 你的情況可能是反饋沒調好吧？
0
回復
chenyankun
LV.8
20
2014-04-18 19:00
@yhtfeel
他只是波形沒抓好，并沒有震蕩！你的情況可能是反饋沒調好吧？
把觸發調整下！
0
回復
chenyankun
LV.8
21
2014-04-18 19:04
@zhangzongyang
輸入市電220v  200w 以上應該用正級   反激做不了嗎
做得了，只是用反激做就沒有多少優勢了，效率也比較低！相對來說正激會更好。個人的一點意見！
0
回復
wangjiudan
LV.5
22
2014-04-19 08:54
@yhtfeel
他只是波形沒抓好，并沒有震蕩！你的情況可能是反饋沒調好吧？
那我再調試看看，因?yàn)橐舱{(diào)過，改善不是很大。。。
0
回復
sfhd
LV.4
23
2014-04-19 09:58
@zhangzongyang
尖峰比較大  有辦法解決嗎
尖峰大可能和你的變壓器繞制有關系
0
回復
rsszd
LV.6
24
2014-04-20 22:21
@wangjiudan
您好，我的情況是這樣的：加載1A波形正常（設計是輸出5v,10W）,加載到1.25A時DS波形和lz波形相似；加載1.5A，整個波形震蕩劇烈，不多久整個電路就無法正常工作了。這個如何解決？原因是什么？（我還是個菜鳥，還望多多指導，多謝！[圖片]）[圖片]
n你的屬于控制問題
0
回復
2014-04-23 13:48
把時間軸拉至ms檔，可能是你的輸入電容過小引起的50HZ擾動，問題不會很大。、
