  • RCD+TVS管的箝位電路容易燒TVS管，換RCD的箝位電路又帶不起負債，哪位大俠幫忙分析一下唄

RCD+TVS管的箝位電路容易燒TVS管，換RCD的箝位電路又帶不起負債，哪位大俠幫忙分析一下唄

RCD是：兩個24K/2W的電阻與682/1KV的高壓陶瓷電容并聯，一帶負債就保護，沒有輸出。

RCD+TVS的箝位電路可以正常工作，但容易燒TVS管，這個要怎么解決？

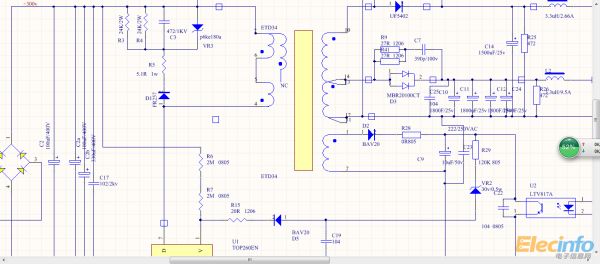

那個箝位電路的電壓在300V左右，怎么會那么高啊，是不是RCD的參數沒調好，那要調多少才合適？電路圖在一樓有。

QQ截圖20140427205739

全部回復(17)
正序查看
倒序查看
luobinkf
LV.2
2
2014-04-27 21:01

0
回復
luobinkf
LV.2
3
2014-04-27 21:04
@luobinkf
[圖片][圖片][圖片][圖片]

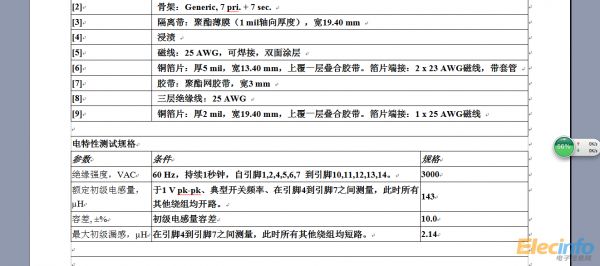

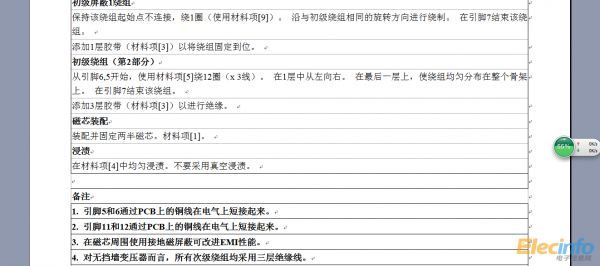

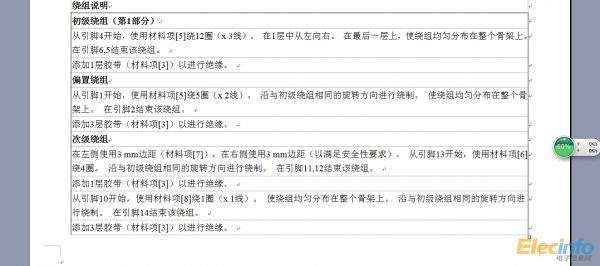

變壓器參數如上圖，現在那個RCD+TVS管的箝位電路容易燒TVS管，換了RCD的（去掉TVS管），一接負債就保護沒有輸出，哪位大俠幫忙分析一下，看看如果換RCD的箝位電路，電阻和電容的參數要怎么調。（還有現在那個鉗位電壓在300左右，感覺有點高）
0
回復
lw082273
LV.3
4
2014-04-29 14:51
@luobinkf
變壓器參數如上圖，現在那個RCD+TVS管的箝位電路容易燒TVS管，換了RCD的（去掉TVS管），一接負債就保護沒有輸出，哪位大俠幫忙分析一下，看看如果換RCD的箝位電路，電阻和電容的參數要怎么調。（還有現在那個鉗位電壓在300左右，感覺有點高）

鉗位電路300V 加上輸入300多 超過你的MOS耐壓了啊...去掉TVS 就過壓保護？

你的漏感是多少？

0
回復
謝厚林
LV.12
5
2014-04-30 14:19
@lw082273
鉗位電路300V加上輸入300多超過你的MOS耐壓了啊...去掉TVS就過壓保護？你的漏感是多少？
變壓器用三明治結構，盡量把漏感降低些。
0
回復
謝厚林
LV.12
6
2014-04-30 14:19
@lw082273
鉗位電路300V加上輸入300多超過你的MOS耐壓了啊...去掉TVS就過壓保護？你的漏感是多少？
TVS管肯定是不能用的，TVS只能用在10W以下的產品上。
0
回復
2014-05-16 12:56
@謝厚林
TVS管肯定是不能用的，TVS只能用在10W以下的產品上。
TVS用規格大一點還是可以。這主要還跟變壓器設計有關系。
0
回復
2014-05-17 13:36
把ＲＣＤ中的電阻值調大看看
0
回復
2014-05-17 13:36
@chenyingxin7610
TVS用規格大一點還是可以。這主要還跟變壓器設計有關系。
應該不行的，像這種電路不是很適合
0
回復
2014-05-17 16:19
@lzz564196898
把ＲＣＤ中的電阻值調大看看
電阻阻值大，鉗位效果會差一些，但損耗會小些，主要還是要看實際開關管上波形來定。
0
回復
山東大漢
LV.10
11
2014-05-18 11:54
@chenyingxin7610
電阻阻值大，鉗位效果會差一些，但損耗會小些，主要還是要看實際開關管上波形來定。
電阻的調節， 最好用公式，但一般都要經過很多次調試
0
回復
2014-05-18 22:15
@山東大漢
電阻的調節，最好用公式，但一般都要經過很多次調試
看波形，根據MOS的Vds電壓來做調節。
0
回復
2014-05-19 19:25
@chenyingxin7610
看波形，根據MOS的Vds電壓來做調節。
這個問題我也碰到過，之前說大一點不是最好的辦法，你把主變壓器離ＩＣ遠一點試試，當時就這么解決的
0
回復
2014-05-19 19:26
@lzz564196898
這個問題我也碰到過，之前說大一點不是最好的辦法，你把主變壓器離ＩＣ遠一點試試，當時就這么解決的
不過怎么也覺得你的阻值有點小了
0
回復
olmand
LV.6
15
2014-05-19 23:03
@謝厚林
TVS管肯定是不能用的，TVS只能用在10W以下的產品上。
是這樣?
0
回復
xinhhy
LV.4
16
2014-05-20 11:18
TVS的電壓是175V吧，你這個電壓300V太高了吧，輸出功率是多大的啊？看變壓器設計VOR只有79.5V，VDS不會太高，最大的可能是變壓器漏感太大了！
0
回復
幻影5184
LV.1
17
2014-09-10 16:49
帶不上負載可能是因?yàn)閂OR太高了，讓RCD吸收了，可以考慮改變匝比，重新設計變壓器。
0
回復
2014-09-11 10:15
@luobinkf
[圖片][圖片][圖片][圖片]
個人建議根據MOS的Vds電壓來做調節。效果會很不錯的
