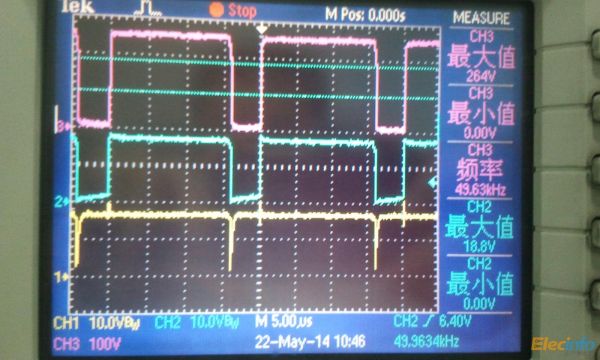

好吧,下圖CH3是上管DRAIN的波形,CH2是下管DRAIN的波形(和上管源極接一起),看看關閉時他們的電壓值。
這就是所謂的“源極驅動”,可以減小芯片工作電流,同時還可以將VDMOS DS之間的電容儲存的能量供給VCC
就是源極驅動而已。低壓管關斷以后,低壓管的drain電壓升高也就是高壓管的source電壓升高,然后導致高壓管Vgs降低直到高壓管關斷。大多數芯片都是這么設計的。
