RM6203能不能做5V/2A

請大師們指教RM6203在小體積充電器應用能不能做到5V/2A。（試過單面板PCB，變壓器是EPC17，輸出用2個SS54，發熱后就不行了。）但實際使用對平板電腦充電沒什么問題，3個多小時可以充滿。
全部回復(36)
正序查看
倒序查看
Hevin-Luo
LV.3
2
2014-05-24 11:15
這種問題直接拋給原廠解決不就可以了，不過EPC17的變壓器夠了，不知道效率有多高？
0
回復
2014-05-24 11:30
正品的話絕對沒問題，自己調整一下變壓器參數吧。
0
回復
taihelu
LV.5
4
2014-05-24 14:06
@Hevin-Luo
這種問題直接拋給原廠解決不就可以了，不過EPC17的變壓器夠了，不知道效率有多高？
2A負載時有78%
0
回復
taihelu
LV.5
5
2014-05-24 14:08
@qinzutaim
正品的話絕對沒問題，自己調整一下變壓器參數吧。
變壓器108：10：14  L=1.1mH，請指教。
0
回復
pangjihao
LV.10
6
2014-05-24 16:36
@taihelu
變壓器108：10：14 L=1.1mH，請指教。

DK1203+EPC17+SK54,輸出5V2A，三星外殼客戶在批量生產。DK1203和RM6203是Pin對Pin的，外圍更簡潔。

0
回復
taihelu
LV.5
7
2014-05-24 17:07
@pangjihao
DK1203+EPC17+SK54,輸出5V2A，三星外殼客戶在批量生產。DK1203和RM6203是Pin對Pin的，外圍更簡潔。
東科的，長時間老化沒問題吧，單個SK54就行嗎。試過DK112客戶反映充電慢（輸出電壓5.1多V-針對三星平板），電子負載加2A發熱后看電壓會抖動，但功率計顯示輸入功率不變。
0
回復
linwu1999
LV.2
8
2014-05-26 09:03
@taihelu
東科的，長時間老化沒問題吧，單個SK54就行嗎。試過DK112客戶反映充電慢（輸出電壓5.1多V-針對三星平板），電子負載加2A發熱后看電壓會抖動，但功率計顯示輸入功率不變。
可以試試我們的CC1018，原邊反饋的，省光耦及431，用EE16的變壓器，整流管用一個SR540都沒問題，客戶大量出貨中！
0
回復
2014-05-26 10:38

小體積沒有做過。

388外殼我用6203做過很多5V2A

0
回復
pangjihao
LV.10
10
2014-05-26 14:11
@taihelu
東科的，長時間老化沒問題吧，單個SK54就行嗎。試過DK112客戶反映充電慢（輸出電壓5.1多V-針對三星平板），電子負載加2A發熱后看電壓會抖動，但功率計顯示輸入功率不變。
呵呵！一個是充電協議不對，另一個是環路沒有調好，很多時候，簡單的電路要做的更好是有一定難度的。
0
回復
taihelu
LV.5
11
2014-05-26 14:26
@pangjihao
呵呵！一個是充電協議不對，另一個是環路沒有調好，很多時候，簡單的電路要做的更好是有一定難度的。
0
回復
pangjihao
LV.10
12
2014-05-26 14:47
@taihelu

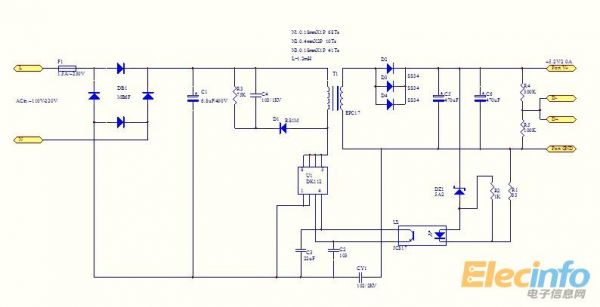

[圖片]
圖片看的不清晰，看圖是采用最低成本的設計。但輸出又用了三個二極管，此方案可以到東科進行優化。
0
回復
taihelu
LV.5
13
2014-05-26 18:50
@pangjihao
圖片看的不清晰，看圖是采用最低成本的設計。但輸出又用了三個二極管，此方案可以到東科進行優化。

沒辦法成本限制，輸出用3個SS34(SMA)的，就是帶2A負載發熱后不行。要用2個1040的才能維持2A長時間老化。

0
回復
taihelu
LV.5
14
2014-05-26 18:50
@贛辰實業-mike
小體積沒有做過。388外殼我用6203做過很多5V2A
只用1個SK54嗎？請教變壓器怎么繞？我的是EPC17 108:10:14 L=1.1mH。
0
回復
taihelu
LV.5
15
2014-05-26 18:59
@pangjihao
DK1203+EPC17+SK54,輸出5V2A，三星外殼客戶在批量生產。DK1203和RM6203是Pin對Pin的，外圍更簡潔。
請教變壓器該怎么繞？
0
回復
pangjihao
LV.10
16
2014-05-27 09:12
@taihelu
請教變壓器該怎么繞？
EPC17 6+4骨架，我們這邊可以提供參數給客戶的，至于用3個SS34到不如用個大的SK54 SMC封裝，你有這方面的問題可以和我們聯系的，可以幫你把板圖修改好給你，一個是發熱的問題，另一個就是環路處理的問題，這兩個問題你都可以通過代理或者業務跟我們這邊聯系的。
0
回復
pangjihao
LV.10
17
2014-05-27 09:20
@taihelu
只用1個SK54嗎？請教變壓器怎么繞？我的是EPC17108:10:14L=1.1mH。
呵呵！這個參數是3個繞組的，你用的是那一款I(lǐng)C的？變壓器只是開關電源的一個能量轉換部分，離開了其它就個變壓器參數是很難去計算的。
0
回復
wj_12691495
LV.8
18
2014-05-27 09:23
@pangjihao
呵呵！這個參數是3個繞組的，你用的是那一款I(lǐng)C的？變壓器只是開關電源的一個能量轉換部分，離開了其它就個變壓器參數是很難去計算的。
樓主你到底用的是什么IC，
0
回復
taihelu
LV.5
19
2014-05-27 10:47
@pangjihao
呵呵！這個參數是3個繞組的，你用的是那一款I(lǐng)C的？變壓器只是開關電源的一個能量轉換部分，離開了其它就個變壓器參數是很難去計算的。
RM6204 EPC17 108:10:14 L=1.1mH
0
回復
taihelu
LV.5
20
2014-05-27 10:48
@wj_12691495
樓主你到底用的是什么IC，
RM6204直接代替6203，取消681電容。
0
回復
taihelu
LV.5
21
2014-05-27 11:08
@pangjihao
呵呵！一個是充電協議不對，另一個是環路沒有調好，很多時候，簡單的電路要做的更好是有一定難度的。
我試過充三星平板GT-P6800要3個多小時才能充滿。
0
回復
taihelu
LV.5
22
2014-05-27 11:26
@pangjihao
EPC176+4骨架，我們這邊可以提供參數給客戶的，至于用3個SS34到不如用個大的SK54SMC封裝，你有這方面的問題可以和我們聯系的，可以幫你把板圖修改好給你，一個是發熱的問題，另一個就是環路處理的問題，這兩個問題你都可以通過代理或者業務跟我們這邊聯系的。
EPC17 6+4 N1：0.20mm 68TS N2:0.40mmX2 10Ts N3:0.20mm 41Ts L=1.2mH。環路處理是不是我用普通穩壓管發熱后不穩定。變壓器給個參數我試一下（taihelu2008@126.com）。
0
回復
taihelu
LV.5
23
2014-05-27 11:32
@贛辰實業-mike
小體積沒有做過。388外殼我用6203做過很多5V2A
大體積是沒什么問題。覺得用2個SR340好點。
0
回復
2014-05-27 16:28
@taihelu
大體積是沒什么問題。覺得用2個SR340好點。
樓上的兄弟們，你看這樣如何。。我們用8115去做，省個681 做個 12V1A 或是5V2A的足足有余，不過這個料是個外推3極管的，頻率不可調。考慮省成本的話，還是值得一試的。還有種就是用8107去做，這個料吧，，內置MOS，有個不足就是沒有過溫保護。
0
回復
taihelu
LV.5
25
2014-05-28 11:14
@zhangjing0304zy
樓上的兄弟們，你看這樣如何。。我們用8115去做，省個681做個12V1A或是5V2A的足足有余，不過這個料是個外推3極管的，頻率不可調?？紤]省成本的話，還是值得一試的。還有種就是用8107去做，這個料吧，，內置MOS，有個不足就是沒有過溫保護。
8115是什么封裝的，具體資料呢？
0
回復
taihelu
LV.5
26
2014-05-28 14:40
@linwu1999
可以試試我們的CC1018，原邊反饋的，省光耦及431，用EE16的變壓器，整流管用一個SR540都沒問題，客戶大量出貨中！
EPC17要怎么繞（5V/2A）
0
回復
2014-05-28 15:53
@taihelu
8115是什么封裝的，具體資料呢？
**此帖已被管理員刪除**
0
回復
pangjihao
LV.10
28
2014-05-29 09:49
@taihelu
EPC176+4N1：0.20mm68TSN2:0.40mmX210TsN3:0.20mm41TsL=1.2mH。環路處理是不是我用普通穩壓管發熱后不穩定。變壓器給個參數我試一下（taihelu2008@126.com）。

你可以直接把樣機通過業務快遞過來到原廠幫你解決，再把相關的資料提供給業務再轉發給你

0
回復
2014-05-29 09:53
@zhangjing0304zy
**此帖已被管理員刪除**
你可以給他發站內信的，論壇規定不能發有聯系方式的帖子。。。。
0
回復
taihelu
LV.5
30
2014-06-08 15:02
@linwu1999
可以試試我們的CC1018，原邊反饋的，省光耦及431，用EE16的變壓器，整流管用一個SR540都沒問題，客戶大量出貨中！

試過CC1018+13003（1.73芯片） 變壓器EE16 電容10uF/400V 470uF/10VX2  輸出1個SR540，單面板。裝在小蘋果外殼里帶2A負載還不到1小時，負載電壓降到4.79V，空載電壓5.51V。1個半小時過熱保護。

板端測試

~220V：5.17V/0.5A  Pin 3.60W

             5.12V/1.0A Pin 6.88W

             5.01V/1.5A Pin 10.0W

             4.90V/2.0A Pin 13.2W

~110V：5.25V/0.5A  Pin 3.55W

             5.11V/1.0A Pin 6.80W

             4.99V/1.5A Pin 10.0W

             4.83V/2.0A Pin 13.1W

0
回復
linwu1999
LV.2
31
2014-06-08 16:26
@taihelu
試過CC1018+13003（1.73芯片）變壓器EE16電容10uF/400V470uF/10VX2 輸出1個SR540，單面板。裝在小蘋果外殼里帶2A負載還不到1小時，負載電壓降到4.79V，空載電壓5.51V。1個半小時過熱保護。板端測試~220V：5.17V/0.5A Pin3.60W       5.12V/1.0APin6.88W       5.01V/1.5APin10.0W       4.90V/2.0APin13.2W~110V：5.25V/0.5A Pin3.55W       5.11V/1.0APin6.80W       4.99V/1.5APin10.0W       4.83V/2.0APin13.1W
taihelu，您好，請問貴公司的詳細聯系方式，我們FAE好支持貴司?；蛘呗?lián)系我們工程師QQ：2850158336,我們會給您滿意的解決方法。
