概述

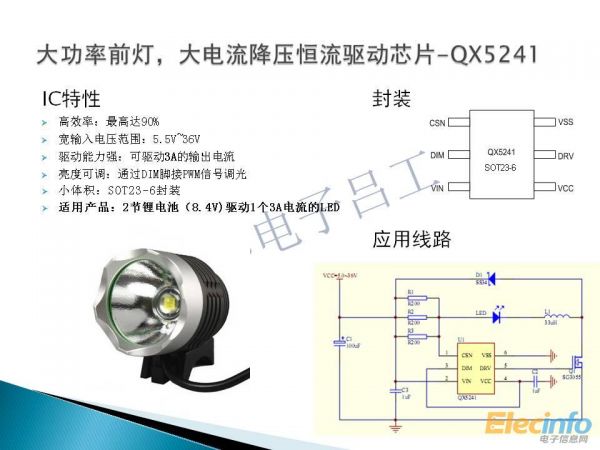

QX5241是一款降壓型的高精度高亮度LED恒流驅動控制器。
通過一個外接電阻設定輸出電流，最大輸出電流可達2.5A；電流檢測精度最高可達±1%；外圍只需很少的元件就可實現降壓、恒流驅動功能，并可以通過DIM引腳實現輝度控制功能。
系統采用電感電流滯環控制方式，對負載瞬變具有非?？斓捻憫?yīng)，對輸入電壓具有高的抑制比；其電感電流紋波為20%，且最高工作頻率可達1MHz。
特別適合寬輸入電壓范圍的應用，其輸入電壓范圍從5.5V到36V；而工作溫度范圍從-20 oC到85 oC。
特別內置了一個LDO，其輸出電壓為5V，最大可提供5mA電流輸出。
QX5241采用小的SOT23-6封裝。
特點
? 最大輸出電流：2.5A
? 高效率：96%
? 高端電流檢測
? 最大輝度控制頻率：5KHz
? 滯環控制，無需補償
? 最高工作頻率：1MHz
? 電流精度：最高可達±1%
? 寬輸入電壓：5.5V~36V
? 最高輸出功率： 25W
? 5V，5mA片上穩壓器
應用領域
? 建筑、工業、環境照明
? MR16及LED燈
? 汽車照明
