概述

QX5231是一款采用大規模集成電路技術，專門為使用干電池的LED手電筒設計的專用集成電路。

適用于一節或兩節干電池應用的LED的驅動。

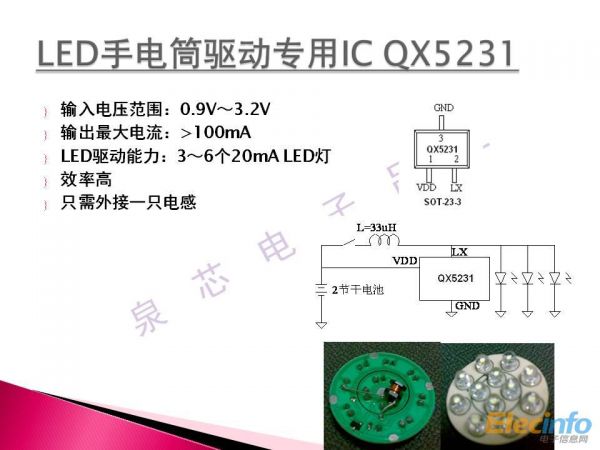

外圍電路簡單，只需外加一個電感元件，即可構成LED手電筒驅動電路板。

可靠性高、效率高、工作電壓范圍寬、使用簡單、生產一致性好。通過外圍電感元件的調節，可滿足LED手電筒對不同亮度的要求。

采用TO-92和SOT23兩種封裝形式。

 特點

? 輸入電壓范圍：0.9V~3.2V

? 輸出最大電流：大于100mA

? 效率高：高達85%

? 只需外接一個電感

? LED驅動能力：3~6個20mA的 LED燈

? TO-92封裝或SOT23封裝

應用領域

? 一到兩節干電池的LED手電筒。
