有規模量產的三線式觸發器電路

全部回復(9)

只看樓主

正序查看

倒序查看

曾經心痛

LV.10

2007-03-19 19:26

有許多品牌的電子觸發器采用了此電路不同功率的燈管只需更換輸出變壓器即可其它元件不用改動.

回復

lxhycl

LV.1

2007-05-30 17:15

@曾經心痛

有許多品牌的電子觸發器采用了此電路不同功率的燈管只需更換輸出變壓器即可其它元件不用改動.

那請問其中的參數搭配是怎么樣的呢,謝謝

回復

曾經心痛

LV.10

2007-06-13 15:23

@lxhycl

那請問其中的參數搭配是怎么樣的呢,謝謝

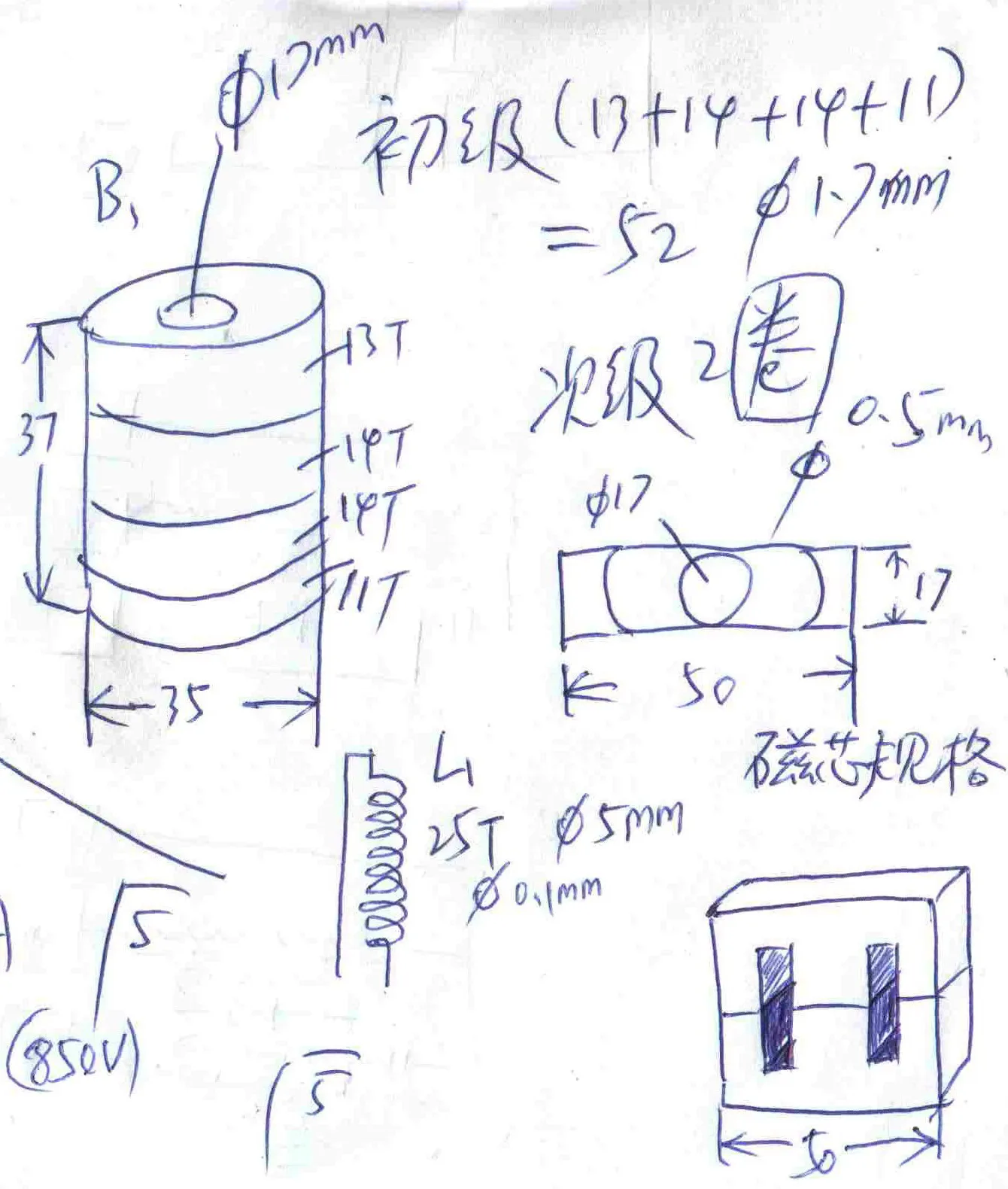

上面的電容是0.1U 下面的是0.24U 電阻8.6K 初級2T 次級52T
輸出電壓5KV 改變次級圈數 可以改變輸出電壓

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/54/163801181719387.jpg');}" onmousewheel="return imgzoom(this);">

回復

曾經心痛

LV.10

2007-06-13 15:26

@曾經心痛

上面的電容是0.1U 下面的是0.24U 電阻8.6K 初級2T 次級52T輸出電壓5KV 改變次級圈數 可以改變輸出電壓[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/54/163801181719387.jpg');}"onmousewheel="returnimgzoom(this);">

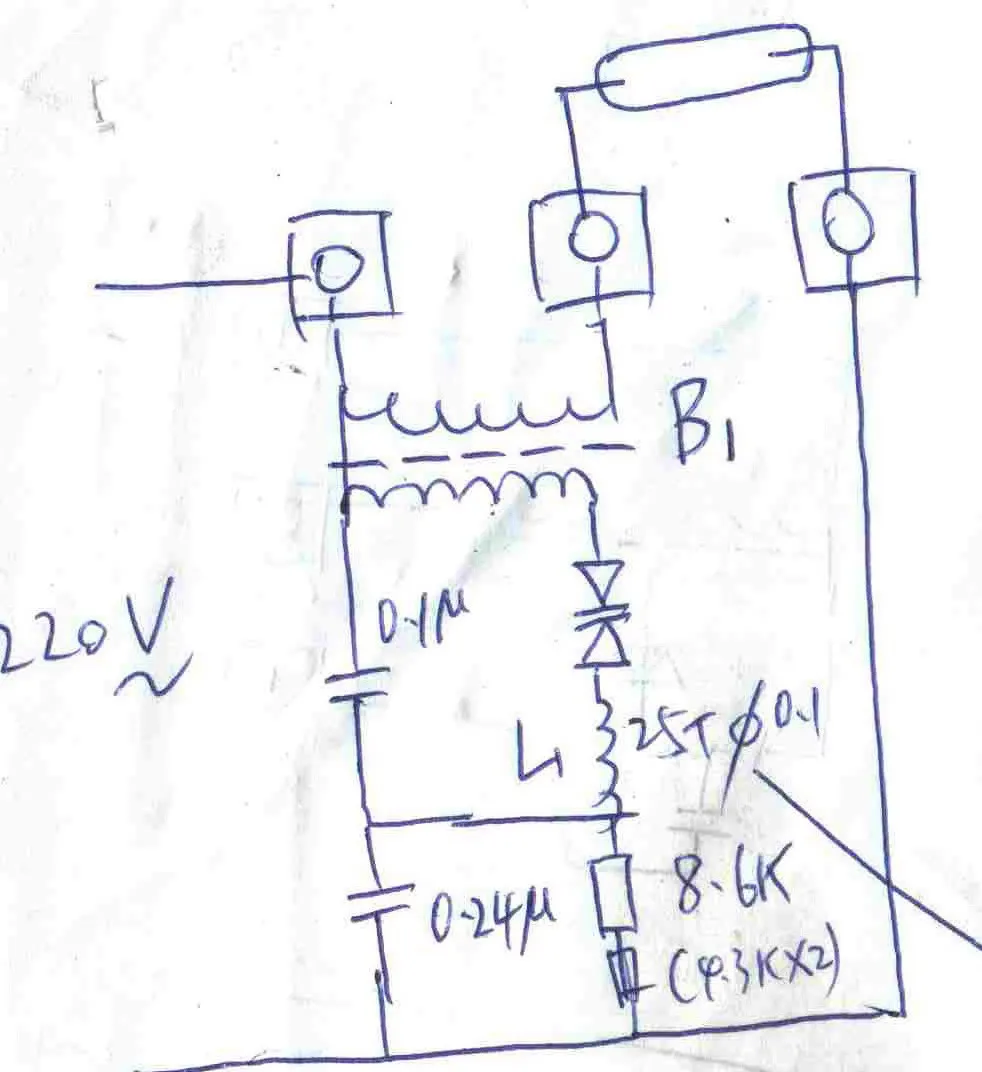

原圖有誤請看正確的圖紙

回復

窮人

LV.4

2007-06-21 11:03

@曾經心痛

原圖有誤請看正確的圖紙[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/54/163801181719599.jpg');}"onmousewheel="returnimgzoom(this);">

我可以提供其中的高壓觸發二極管
