仙童SPM模塊 FSAM50SM60A電路求助

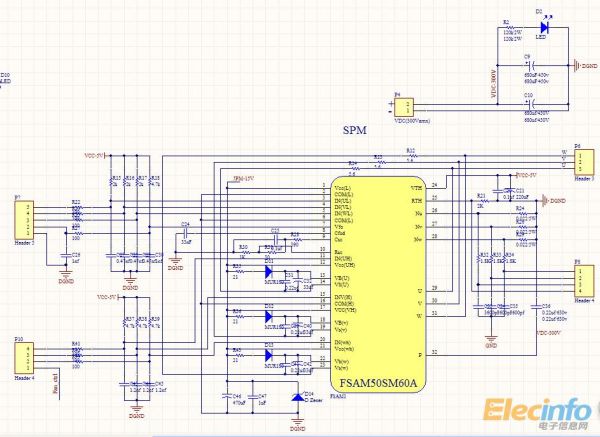

   首先，本人小菜一個，第一次做電源逆變。了解到使用IPM模塊做起來要簡單一些，就選用了仙童的FSAM50SM60A 模塊做逆變，按照手冊上的指導畫出來的電路圖如下：

112

然后是PCB：

113

但是做出來之后發現，濾波之后的波形很差，而且SPM模塊在小電壓的情況下發熱很嚴重，有茲茲的響聲，有誰做過這一類的逆變嗎？求指導。。。。。?。?！

全部回復(10)
正序查看
倒序查看
小礦石
LV.10
2
2014-06-09 22:19

沒看到你的濾波電路啊，用IPM做逆變器難度要降低很多，你是三相逆變嗎？

我用過fuji的IPM，還是比較好用的

你控制用的什么？

0
回復
cybershen
LV.1
3
2014-06-12 17:19
@小礦石
沒看到你的濾波電路啊，用IPM做逆變器難度要降低很多，你是三相逆變嗎？我用過fuji的IPM，還是比較好用的你控制用的什么？

濾波是另外的板子，就是LC濾波，做的三相逆變，控制用的DSP2812. 我這兩天又在控制信號與IPM間加了光耦，結果還是不行。我發現直流母線電壓竟然有很高的脈沖波動，把IPM關掉就沒有了。。。電路實在是很簡單，頭疼。

富士的IPM用起來困難嗎？用的那一款？我需要功率到4.5KW。

0
回復
小礦石
LV.10
4
2014-06-12 19:18
@cybershen
濾波是另外的板子，就是LC濾波，做的三相逆變，控制用的DSP2812.我這兩天又在控制信號與IPM間加了光耦，結果還是不行。我發現直流母線電壓竟然有很高的脈沖波動，把IPM關掉就沒有了。。。電路實在是很簡單，頭疼。富士的IPM用起來困難嗎？用的那一款？我需要功率到4.5KW。

30A/600V的DIP模塊，做不了4.5KW

不管是那一家IPM，用起來不應該有太大差異

0
回復
小礦石
LV.10
5
2014-06-12 19:19
@cybershen
濾波是另外的板子，就是LC濾波，做的三相逆變，控制用的DSP2812.我這兩天又在控制信號與IPM間加了光耦，結果還是不行。我發現直流母線電壓竟然有很高的脈沖波動，把IPM關掉就沒有了。。。電路實在是很簡單，頭疼。富士的IPM用起來困難嗎？用的那一款？我需要功率到4.5KW。
再測試一下IGBT的驅動，看是否有驅動不足或者異常的情況
0
回復
2014-06-18 22:28
@cybershen
濾波是另外的板子，就是LC濾波，做的三相逆變，控制用的DSP2812.我這兩天又在控制信號與IPM間加了光耦，結果還是不行。我發現直流母線電壓竟然有很高的脈沖波動，把IPM關掉就沒有了。。。電路實在是很簡單，頭疼。富士的IPM用起來困難嗎？用的那一款？我需要功率到4.5KW。

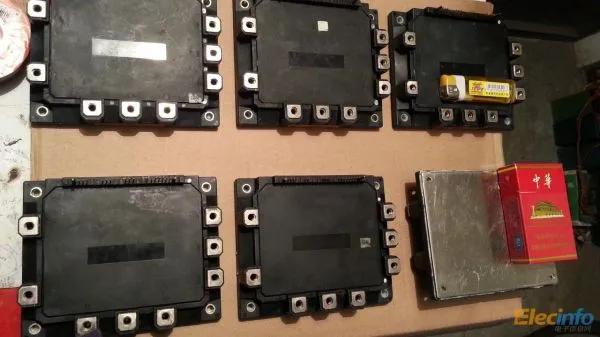

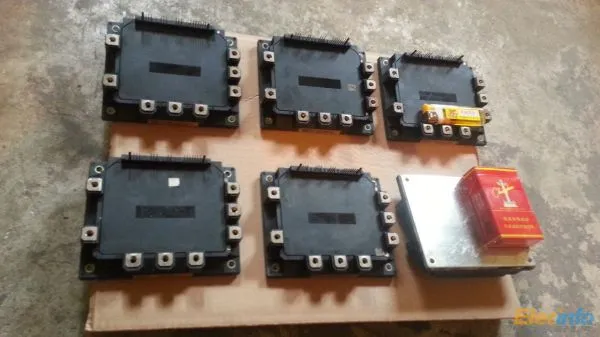

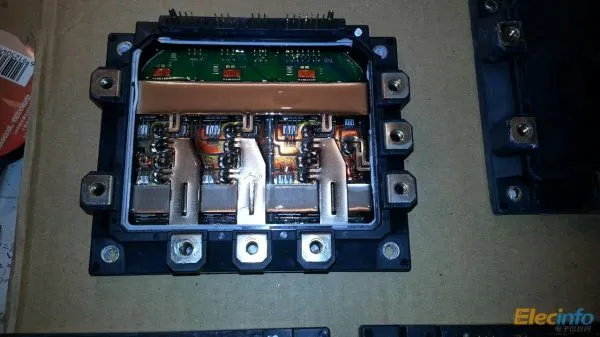

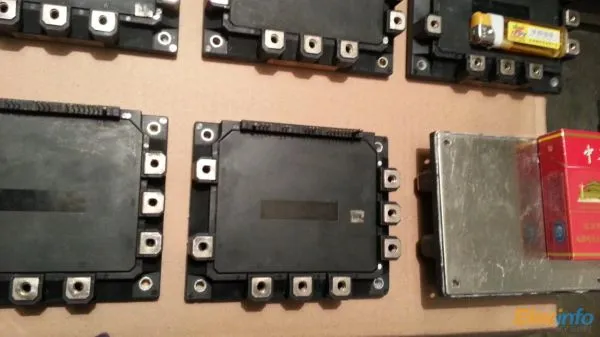

前階段也搞到了幾個IPM:





0
回復
小礦石
LV.10
7
2014-06-19 07:39
@yuji-點點
[圖片][圖片]前階段也搞到了幾個IPM:[圖片][圖片] [圖片]

哇，這么多IPM，很富有啊

哪而能搞的到

0
回復
小礦石
LV.10
8
2014-06-19 07:41
@yuji-點點
[圖片][圖片]前階段也搞到了幾個IPM:[圖片][圖片] [圖片]

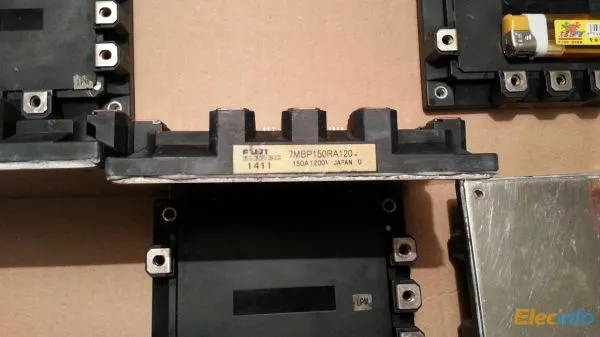

富士150A的七管IPM模塊，什么高檔機器上用的
0
回復
2014-06-19 08:36
@小礦石
富士150A的七管IPM模塊，什么高檔機器上用的
撿漏得到的,估計是大型逆變.變頻器用. 試了下用低壓直流12v,只用一個單元中的一個下管試反激電路:輸入16.5A，頻率150HZ左右輸出200W亮度較白. IPM根本感覺不到有溫度.
0
回復
小礦石
LV.10
10
2014-06-19 22:29
@yuji-點點
撿漏得到的,估計是大型逆變.變頻器用.試了下用低壓直流12v,只用一個單元中的一個下管試反激電路:輸入16.5A，頻率150HZ左右輸出200W亮度較白.IPM根本感覺不到有溫度.
1200V的你用在12V下，短路幾年都燒不壞
0
回復
2014-10-12 11:06
@小礦石
1200V的你用在12V下，短路幾年都燒不壞[圖片]
相同型號的IPM總計有八塊,太多了自己用不了這么多,有需要做大功率的可以短信聯系我. 相關該IPM-IGBT資料手機上傳不了，百度文庫都有詳情。
