我做了一個，驅動用V_pulse，開環，變壓器用線性的，primary winding接地，secondary winding加了一個1meg的電阻接地，設置的是感值，仿真下去了，但是輸出電壓為零。不知道為什么，找了好久找不到原因。
還有，在老古栽的saber是不是mur460可以用于仿真，但是mur460_sl就不能用于仿真？謝謝了
求flyback仿真實例
全部回復(16)
正序查看
倒序查看
@saber_window
告訴你暫態仿真的參數：endtime:50m,timestep:1u,runDCanalysisfirst:NO;Input/Output下Initialpointfile:zero;AlgorithmSelection下Targetiterations:10.看看幫助，你就會知道這些設置的含義了
我按照你的設置，使用了xfrl2變壓器，LP為0.632mH，LS為0.302mH，但是仿真出來的輸出電壓為近8V，與理論的20V差距甚遠，而且n3與n7的電壓和與理論也差的遠，不知道如何解決，不知SABER_WINDOW老兄可否再幫我看看
0
回復
@dkky
我按照你的設置，使用了xfrl2變壓器，LP為0.632mH，LS為0.302mH，但是仿真出來的輸出電壓為近8V，與理論的20V差距甚遠，而且n3與n7的電壓和與理論也差的遠，不知道如何解決，不知SABER_WINDOW老兄可否再幫我看看
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/23/1100207220.png');}" onmousewheel="return imgzoom(this);">

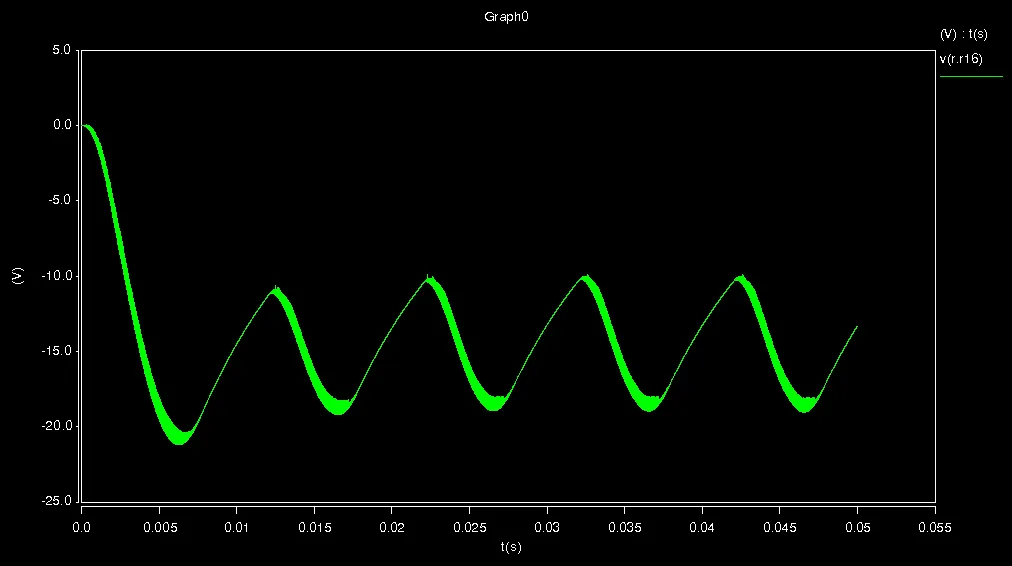

這是我用你的參數仿真的結果，不知道和你仿真的是否相同。
0
回復
@lili_czx
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/23/1100207220.png');}"onmousewheel="returnimgzoom(this);">這是我用你的參數仿真的結果，不知道和你仿真的是否相同。
謝謝你
我改了部分參數
但仿真出來，這次是輸出60V，而且波動很大
設置是照SABER_window提供的設置
這次按照直流分析也仿真了下去（end time 50m，步長1u），但是輸出與預計的20V差距太大
1100209244.ai_sch
這是新的電路
我改了部分參數
但仿真出來，這次是輸出60V，而且波動很大
設置是照SABER_window提供的設置
這次按照直流分析也仿真了下去（end time 50m，步長1u），但是輸出與預計的20V差距太大
1100209244.ai_sch
這是新的電路
0
回復
@dkky
謝謝你我改了部分參數但仿真出來，這次是輸出60V，而且波動很大設置是照SABER_window提供的設置這次按照直流分析也仿真了下去（endtime50m，步長1u），但是輸出與預計的20V差距太大1100209244.ai_sch這是新的電路

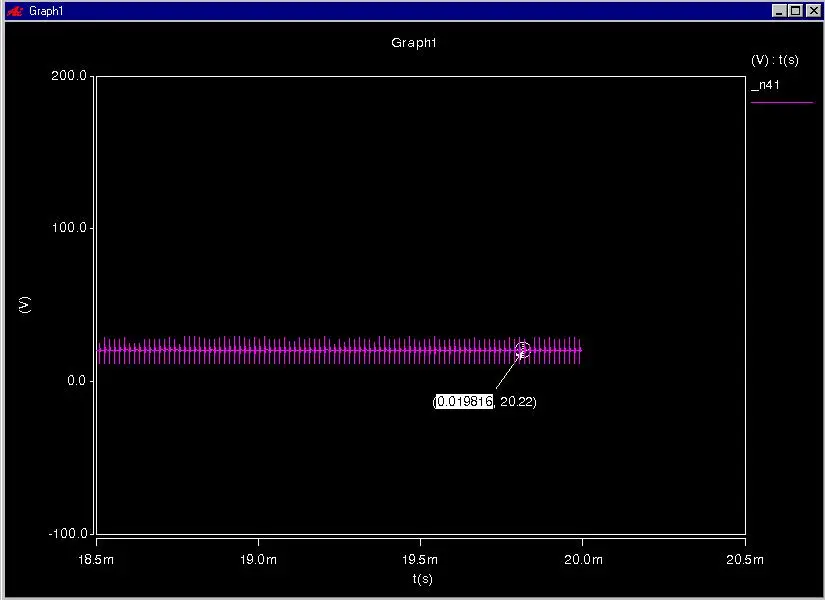

這是我仿真的結果，和計算的差不多。應該是對的！
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/23/1100215648.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/23/1100215648.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@domono
這是我仿真的結果，和計算的差不多。應該是對的！[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/23/1100215648.jpg');}"onmousewheel="returnimgzoom(this);">
太好了！
請問，你用我傳的電路圖，參數沒改吧？
還有，你仿真的時候具體怎么設置的，比如end time，步長等等
還有就是你用的是什么版本的saber
我用的是laogu上下載的
謝謝了，我急用這個數據，不勝感激
請問，你用我傳的電路圖，參數沒改吧？
還有，你仿真的時候具體怎么設置的，比如end time，步長等等
還有就是你用的是什么版本的saber
我用的是laogu上下載的
謝謝了，我急用這個數據，不勝感激
0
回復
@domono
這是我仿真的結果，和計算的差不多。應該是對的！[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/23/1100215648.jpg');}"onmousewheel="returnimgzoom(this);">
我仿真的時候，是采用暫態分析，步長0.1u，run dc analysis first，其它沒改，仿出來的結果是60V
0
回復
@dkky
我仿真的時候，是采用暫態分析，步長0.1u，rundcanalysisfirst，其它沒改，仿出來的結果是60V
老兄，你的變壓器參數不對，根據你第一張圖，變壓器匝比應該是38：9，我是按照你第一張圖變壓器匝比設置的xfrl2變壓器template參數。
lp=1.79m,ls=0.1m,rp=10m,rs=5m,另外圖也有所調整。具體參見1100269064.ai_sch
仿真參數：end time :20m tstep:0.5u
lp=1.79m,ls=0.1m,rp=10m,rs=5m,另外圖也有所調整。具體參見1100269064.ai_sch
仿真參數：end time :20m tstep:0.5u
0
回復
@domono
老兄，你的變壓器參數不對，根據你第一張圖，變壓器匝比應該是38：9，我是按照你第一張圖變壓器匝比設置的xfrl2變壓器template參數。lp=1.79m,ls=0.1m,rp=10m,rs=5m,另外圖也有所調整。具體參見1100269064.ai_sch仿真參數：endtime:20mtstep:0.5u
非常感謝domono及眾多網友的幫助，我的問題解決了
現在我把這次仿真的吃虧的經驗寫出來供大家參考：
1.我變壓器在選了xrfl2后，次級設置粗心，是0.032m，我寫成0.302m，所以大家一定要小心數據的正確性
2.最主要的是關于驅動脈沖的東東。我比較了domono老兄提供的電路和我本身電路的區別，就是把MOS前串和并的電阻拿掉了，
我特意仿真了一下它們的區別，發現加上串并的電阻，輸出為30多伏，而且紋波大，但依照domono老兄的做法，拿掉串并的電阻后，仿真輸出波形20V，理想，紋波小。
再次感謝domono。
現在我把這次仿真的吃虧的經驗寫出來供大家參考：
1.我變壓器在選了xrfl2后，次級設置粗心，是0.032m，我寫成0.302m，所以大家一定要小心數據的正確性
2.最主要的是關于驅動脈沖的東東。我比較了domono老兄提供的電路和我本身電路的區別，就是把MOS前串和并的電阻拿掉了，
我特意仿真了一下它們的區別，發現加上串并的電阻，輸出為30多伏，而且紋波大，但依照domono老兄的做法，拿掉串并的電阻后，仿真輸出波形20V，理想，紋波小。
再次感謝domono。
0
回復
@dkky
非常感謝domono及眾多網友的幫助，我的問題解決了現在我把這次仿真的吃虧的經驗寫出來供大家參考：1.我變壓器在選了xrfl2后，次級設置粗心，是0.032m，我寫成0.302m，所以大家一定要小心數據的正確性2.最主要的是關于驅動脈沖的東東。我比較了domono老兄提供的電路和我本身電路的區別，就是把MOS前串和并的電阻拿掉了，我特意仿真了一下它們的區別，發現加上串并的電阻，輸出為30多伏，而且紋波大，但依照domono老兄的做法，拿掉串并的電阻后，仿真輸出波形20V，理想，紋波小。再次感謝domono。
dkky不必客氣，大家共同學習，共同提高。這是好事情
