單相逆變電源載波比與后級輸出LC濾波值的關系？

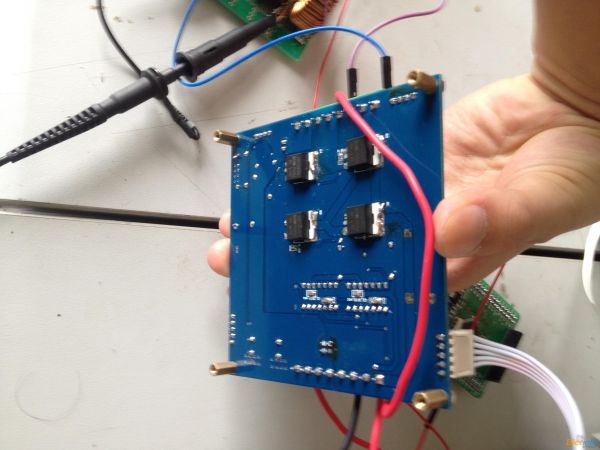

  小弟最近在玩逆變，當然還不太敢玩220或者380的，算是簡單的單相逆變電源，功率不是很大，80W左右。SPWM波是用STM32的高級定時器產生，波形還是不錯的（相當灰主流的做法啊，因為并不是做工頻的逆變器，10~50HZ頻率可調，所以，嘿嘿?。。?。以下附帶昨天剛剛焊接好的板子（H橋+前級升壓）。還有調試的一些波形圖片。

逆變主板

逆變4

逆變1

下面闡述下遇到的問題吧！

現在我的SPWM波頻率是30K，也就是載波頻率是30K

我發現載波比不同的時候，LC濾波出來的波形相差很大，當SPWM頻率固定后，不應該出來波形都一樣的嗎

下面是波形圖

載波比50

載波比50

載波比100

載波比100

載波比250

載波比250

載波比500

載波比500

載波比750

載波比750

載波比1000

載波比1000

我現在費解的是，SPWM頻率，載波比，和LC的值跟輸出的波形大概有什么關系

比如我想輸出27hz的正弦波，這些值我應該怎么選取
