重新開工SPWM程序

去年6月份的時候，用PIC16F716做了一個SPWM信號的產生軟件，穩壓還沒有來得及高，原來是忙別的了，恰好今年這段時間有空，回過頭來繼續整理，首先來一個SPWM驅動信號

IMG_20140714_154229 (1)

載波16K，為什么要整到16K呢，其最終目標是驅動IGBT，這個東西頻率要是過高，空載模塊都會發熱，但是低于16K左右

就聽得見聲音很大了，總結了一下經驗，一般再30KW以下載波都采樣16K， 30KW——MW級別的，載波都比較低，工作噪聲也比較大

來張功率板的圖，采用8只IGBT ，還是采用單極性控制方式，各橋壁工作半個周期，休息半個周期，這樣做震蕩明顯減小了，尤其是對于一些特殊的負載，

如果遇到這類東西普通的SPWM芯片就只能低頭了，

223

這種東西比較頑強，功率因素極低！即使能正常驅動空調，手電鉆 空壓機什么的機器，不一定能馴服的了它，或許開機就死了

 它的兩邊分別是一個線圈，他要靠近鐵的物體做檢測，也就是耦合要么是空氣，要么是變化的鐵面積，

4

帶負載時的輸出，電容用的是225，感覺這種控制方式225稍微小了點，

3

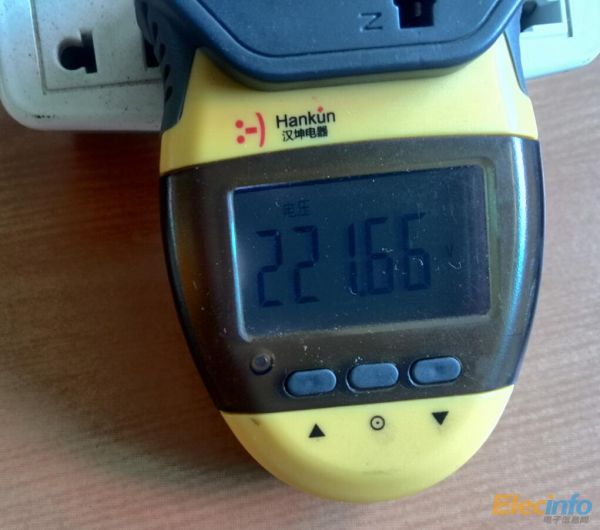

功率計我用漢坤的便攜式，精度很高，而且攜帶也方便，空載電壓

功率

帶載電壓沒有降低，反而增加了2V了，這是加入了功率補償?shù)男Ч?，這個功率計是2KW的，現在已經開始報警了，

帶載

電流

電流

來一種控制板的正面照

IMG_20140720

還是采用單極性調制，死區時間MOS管我用600nS  IGBT我用3mS

沒有用4081  4011之類的芯片，增加了軟壓縮，（并不是393直接關斷2110SD的那種）

LED燈軟啟動時閃爍，溫度超過70度我就把SPWM信號關閉，風扇38度就開啟了，當然，軟件來搞的話這些參數修改起來相當容易

系統正常時 LED呼吸燈，隔幾S閃一下，

單片機產生SPWM很簡單，關鍵在于閉環控制，見過一些SPMW芯片穩壓都不算很理想，這一步要是做不好，極大的影響產品的可靠性，

忽低忽高，對電器也不好，弄不好好容易炸管，對此我做了很長時間的測試，

主要采用PI環進行控制，這種方式經過測試比較理想，

后來也用ARM試了一下

7

ARM確實比較強悍，7個通道，3個互補帶死區時間，是做三項的最佳選擇！

做三項得用雙極性，

6

三項2

示波器是2通道，只能這樣看了，呵呵

全部回復(57)
正序查看
倒序查看
2014-07-29 13:24
圖好漂亮哦，搶個沙發！~~
0
回復
2014-07-29 13:34
是不是還有后續捏~~ 沒看夠啊
0
回復
2014-07-29 13:39
@電源網-天邊
是不是還有后續捏~~沒看夠啊
花了一個午覺時間打字，，還有的圖片改天有空再補上吧
0
回復
2014-07-29 14:05
@世紀逆變
花了一個午覺時間打字，[圖片]，還有的圖片改天有空再補上吧
掉到坑里了呢~~~好吧，我每天過來看看~~
0
回復
2014-07-29 14:15
世紀逆變兄的帖子一直都是這么迷人，讓人看了又看。
0
回復
hnzkwz
LV.7
7
2014-07-29 19:18
@世紀逆變
花了一個午覺時間打字，[圖片]，還有的圖片改天有空再補上吧

頂潘工大作，

順便問一下這個交替單極性，跟之前8010那種單極性是不是能緩解高低頻管發熱不均現象？

還有，那個負載時個啥玩意啊，電磁加熱？

0
回復
淪落
LV.5
8
2014-07-29 19:38
@世紀逆變
花了一個午覺時間打字，[圖片]，還有的圖片改天有空再補上吧
那個像電轉一樣的啥玩意(^_^)
0
回復
淪落
LV.5
9
2014-07-29 19:40
我得先下手常鮮(^_^)
0
回復
fm881
LV.7
10
2014-07-30 00:49
很不錯。
0
回復
2014-07-30 21:44
@電源網-天邊
掉到坑里了呢~~~好吧，我每天過來看看~~

這年頭，天坑 地坑  人坑 物坑  ....................各種坑，

掉到坑里也是正常的

連長親自來頂貼，辛苦了

0
回復
2014-07-30 21:45
@淪落
那個像電轉一樣的啥玩意(^_^)
聽廠家說是個檢測容器的設備
0
回復
2014-07-30 21:47
@電源網-靜靜
[圖片]世紀逆變兄的帖子一直都是這么迷人，讓人看了又看。
大家想看看你的靚照呢，肯定會更迷人
0
回復
2014-07-30 21:47
@fm881
很不錯。
21世紀  ，感覺大家都很忙，
0
回復
2014-07-30 22:02
@hnzkwz
頂潘工大作，[圖片]順便問一下這個交替單極性，跟之前8010那種單極性是不是能緩解高低頻管發熱不均現象？還有，那個負載時個啥玩意啊，電磁加熱？
這個不會單邊發熱，芯片的抗干擾和可靠性大大提高 這個東西是個相當于電磁鐵，里面兩邊是線圈，我猜想應該是這樣，開機就會吸住鐵的東西，聽廠家說是檢測設備有沒有漏的，
0
回復
rongshengju
LV.4
16
2014-07-31 08:08
支持，學習學習！
0
回復
hnzkwz
LV.7
17
2014-07-31 13:15
@世紀逆變
這個不會單邊發熱，芯片的抗干擾和可靠性大大提高[圖片] 這個東西是個相當于電磁鐵，里面兩邊是線圈，我猜想應該是這樣，開機就會吸住鐵的東西，聽廠家說是檢測設備有沒有漏的，
潘工給個地址，我想搞幾片來玩玩，可以的話直接把8010替換了
0
回復
chenshixing
LV.5
18
2014-07-31 15:10
@世紀逆變
21世紀 ，感覺大家都很忙，

好貼！必須要頂！！

0
回復
淪落
LV.5
19
2014-08-01 00:07
@世紀逆變
大家想看看你的靚照呢，肯定會更迷人[圖片]
想看的往后排隊啊
0
回復
2014-08-03 23:03
@rongshengju
支持，學習學習！
共同學習
0
回復
hbzjcjw
LV.10
21
2014-08-04 08:30
希望比8010更好
0
回復
2014-08-04 14:24
@hbzjcjw
希望比8010更好
目前就這樣了， 有空了在加上同步端，端口還有很多空的，用到什么加什么了，這種控制方式有優點也有缺點，它有單極性的優點也有雙極性的優點，總的來說還是不錯的，就是濾波電容要求高些
0
回復
hbzjcjw
LV.10
23
2014-08-04 15:40
N年前有段時間對正弦波有性趣，與張工交流過這個問題：SPWM中的單片機主要干什么。我們一致的意見是：僅產生1或2或4路SPWM信號，電壓反饋信號引入即可。死區，特別是保護是絕對不允許讓單片機來一起執行。（當然，欠壓，過壓，過溫這些非極端保護還是可以的。特別是短路保護是不有讓單片機來完成。）然后就是讓單片機搞一些花樣功能。
0
回復
2014-08-04 16:03
@hbzjcjw
N年前有段時間對正弦波有性趣，與張工交流過這個問題：SPWM中的單片機主要干什么。我們一致的意見是：僅產生1或2或4路SPWM信號，電壓反饋信號引入即可。死區，特別是保護是絕對不允許讓單片機來一起執行。（當然，欠壓，過壓，過溫這些非極端保護還是可以的。特別是短路保護是不有讓單片機來完成。）然后就是讓單片機搞一些花樣功能。
有同感，但是死區時間內部做了，外面做感覺很麻煩，不想給外圍電路做的太復雜，
0
回復
wangshujun
LV.8
25
2014-08-04 17:45
@世紀逆變
有同感，但是死區時間內部做了，外面做感覺很麻煩，不想給外圍電路做的太復雜，

新的pwm模塊都帶有剎車輸入，其實也是硬件的，死區更是沒問題

別總用低端芯片的標準來做判斷呀

0
回復
2014-08-04 18:40
@wangshujun
新的pwm模塊都帶有剎車輸入，其實也是硬件的，死區更是沒問題別總用低端芯片的標準來做判斷呀

是的，我覺得完全沒有必要，程序自己寫，想改多大就改多大，想怎么弄都好辦，如果要0死區，無非就是改一個代碼的事，很多變頻器都是用這個剎車引腳的，能軟件做的，盡量不要用硬件去浪費時間和材料，尤其是批量生產，

一個電阻幾分錢，但是對于大的廠，一年下來可以多請一個工程師了，更何況是還要用與非門這樣的電路去搞，

關鍵是選對芯片，芯片可靠了，怎么玩都可以的，wang兄的建議我完全贊同

0
回復
2014-08-04 23:03
好帖子可惜我來晚了！
0
回復
hbzjcjw
LV.10
28
2014-08-05 08:26
@世紀逆變
是的，我覺得完全沒有必要，程序自己寫，想改多大就改多大，想怎么弄都好辦，如果要0死區，無非就是改一個代碼的事，很多變頻器都是用這個剎車引腳的，能軟件做的，盡量不要用硬件去浪費時間和材料，尤其是批量生產，一個電阻幾分錢，但是對于大的廠，一年下來可以多請一個工程師了，更何況是還要用與非門這樣的電路去搞，關鍵是選對芯片，芯片可靠了，怎么玩都可以的[圖片]，wang兄的建議我完全贊同
所言極是。最簡單的方法是用單片機直接驅動光耦做雙極性的SPWM 半橋電路。大家都喜歡2110也是沒錯的。你的8010設計的還是具有劃時代的意義。前幾天和鐘工也說起過，8010方案是把單片機做正弦從吹水級，搞到實用級的重要一步。雖然有些不重要的不足，但總體來說是非常實用的。特別是設計的精髓更是具有相當高的簡單與實用兼顧的！
0
回復
2014-08-05 12:44
@hbzjcjw
[圖片]所言極是。最簡單的方法是用單片機直接驅動光耦做雙極性的SPWM半橋電路。大家都喜歡2110也是沒錯的。你的8010設計的還是具有劃時代的意義。前幾天和鐘工也說起過，8010方案是把單片機做正弦從吹水級，搞到實用級的重要一步。雖然有些不重要的不足，但總體來說是非常實用的。特別是設計的精髓更是具有相當高的簡單與實用兼顧的！
雙極性做起來程序容易實現，但是有個問題，如果做不好，他的故障率確實要比單極性高，
0
回復
2014-08-05 13:08
@hnzkwz
潘工給個地址，我想搞幾片來玩玩，可以的話直接把8010替換了[圖片]
這個是備用的
0
回復
2014-08-05 14:15
@zhongqingdianzi
好帖子可惜我來晚了！

繼續上圖

空載：

帶載：

0
