大家好我是河南新鄉的一個電子愛好者，通過貴壇讓我深刻學習到好多自己感興趣的知識 ，也認識了好多前輩級的朋友  謝謝你們讓我學習到那么多  ，小弟自從接觸光伏就喜歡上了  不知不覺快兩年了  再之后有幸認識了騰老師 很幸運我拿到了這一款老師精神打造的禮物版MPPT神器 。 從老師給我發出去到我拿到的這兩天 很是期待 總覺時間過的很慢 ，最終還是等到快遞打來電話 通知我去拿 當時放下手頭的一切事情 就奔去快遞了

從快遞回來以后 趕緊打開  老師的神器立馬展現在眼前   包裝很到位 為了防止被快遞摔壞 老師在散熱器和PCB之間塞泡沫支撐起來，

這次老師用上了247封裝的管子 MOS型號irfp4568 耐壓150V   171A 導通電阻5毫歐左右  屬于極品管子了  整流用的 ST的30150 30A  150V的快恢復二極管  然后從側面看 看到了 管子和散熱器之間用的是導熱更好的 陶瓷絕緣片 控制器做工用料 很豪華了

這是板子的背面

這是準備接入測試的一組板子  也是我剛玩光伏的時候買的多晶多彩低效板子  是兩張由48片 156X156mm電池片封裝的板子 每塊板子標稱工作電壓24V    工作電流7.4A     由于兩張板子串聯 工作電壓理論是48V   7.4A 由于板子當時應用溫度  及品質原因  實際值是達不到的  由于這組板子的參數高不高低不低的  板子并聯直接從24V 電流很小   改成沖12V電池 兩塊并聯 實際大概最大也只是有150W左右

電池我是用的4塊電動車12V 12A的電池 然后兩并兩串組成的24V 24A   二手的喔   實際容量超過17A  ，然后我根據老師給的說明 我先用穩壓電源接到控制器電池端  設置好電池電壓參數  我當時設置的是28.8V  然后為了測試精度  我拿出來了我特意校準的表頭  準備工作做好以后 連接系統 按下開關  老師的神器開始工作了  大概4秒鐘左右 就基本找到最大點了  當時太陽不好喔 達到這個效果 很可以   通過輸入 輸出電壓電流參數  效率也到97左右了

看  太陽好了點   161W了     溫度顯示50度 實際沒有啊 手摸著還沒燙   老師設定的是 50度風扇開啟    當溫度回落到42度風扇停止  當溫度增加到55度的時控制器會限制功率增加  當溫度到60度的時候會截止 停止輸出 以保護控制器不會過溫?fù)p壞   有點意思的是  風扇回落到43度到42度的時候風扇轉速會做調整先減慢速度然后再停下來

功率在繼續增加  控制器跟蹤速度還是可以的嘛  我能看到和外邊的光線變化 延時很小的

188W了   已經超過 直充 或者普通控制器 的效果了   大家看電池板輸入電流還沒到5A   還有很大潛力啊

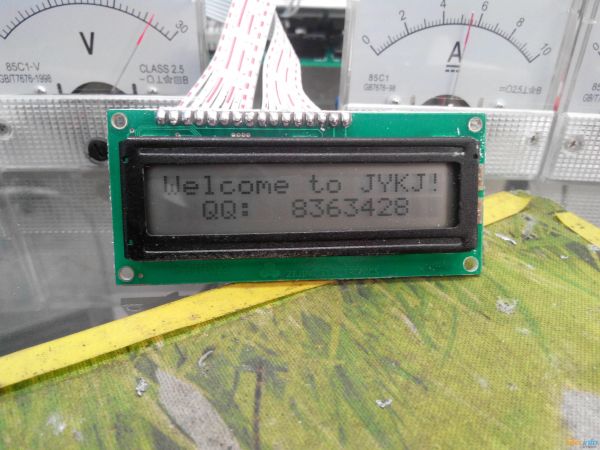

大家快看  拍到好大會才顯示一次的LoGo

眼前的這個功率好強大    236W了  充電超過8.5A了         老師的神器 在當前季節 及高溫環境下 基本已經把板子的潛力完全發揮出來了 滿載而歸啊 ，好了  初測就先到這里   接下來說說 改裝升級的過程

由于老師的神器對輸出功率沒有限制 所以運行了兩天后我就迫不及待的開始改造升級了

第一步 先拆掉散熱器 拿下管子  這次大家清晰的看到管子和 陶瓷絕緣片了吧

找到了一個比原機大一點的電感 類型和原機的一樣 也是鐵硅鋁的喔 算是導磁率比較高的了   圖上左邊是換上去的右邊是原機的

 電感的另一面  好像只能上到這么大了 再大就放不下了  ，由于我的工作環境 電壓不超過60V  整流我換上了 ST的 61H100 電流更大  由于耐壓低了導通電阻會更小  意味著發熱更低 效率會更好

管子在散熱器上做好位置標記以后 就焊板子上了  由于老師畫板子的時候MOS方向畫反了  所以散熱器才反著那樣裝的  現在糾正過來  MOS G極切開  S極連到對應電感引腳上

板子背面切開原來G極的連接 然后 從板子G極對應端飛線過來   接著又做功率走線部位鋪銅工作  這樣改不算太難看哈

手頭正好有個帶背光1602顯示屏也換上  剛換上顯示不正常 原來是對比度的原因 然后問老師和鷹大俠給出了 改動方案    就是在地3腳對地串入了一只3K電阻  然后就完美顯示

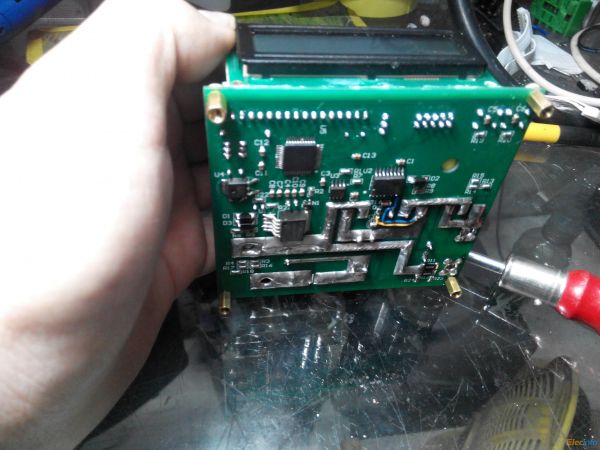

最終背面效果

初改完成 側面看的效果 溫度傳感器用硅膠固定在管子之間

1602我用502固定到板子一邊了  也不同時也不影響按設置鍵哈    并且顯示數據排線做了 縮小空間處理 更利于管子散熱  風撒先暫且放到這里 這樣看著比較規整點  測試的時候看電感溫度再決定風扇位置

這是改好后的效果  果然效果明顯啊溫度嘎嘎的低 電感摸上去是溫的  所以風扇也不用再變位置了  加上新到的霍爾電流表 這下輸入輸出電壓電流全都有了   這表頭精度還不錯   10A測試誤差不超過0.2A

10A時的表頭精度這表頭帶正負電流測試 兩個小數點說明是負電流 霍爾傳感器穿反啦    負載我是用那個電池容量測試儀測試的  那玩意精度幾乎和我的UT61E是一致的

5A時的精度

再看看小電流1A是的精度 還不錯吧 準的有點想罵人

來個暴力測試   輸出已經達到26.4A了  溫度也升高了  就在旁邊臨時用打風扇吹著

小弟的工作臺一角 有點小亂

就先說到這里  在這里要再次 謝謝老師精心制作的特別版禮物  也多謝電源網給大家這么好的交流學習平臺。
