我有一客戶是生產戶外衛星通信產品的,該設備應用環境較為苛刻,為野外工作無人值守設備.要求小型化、重量輕、防雨、抗高低溫、耐濕熱、高強度.為確定產品長期穩定的使用,避免因散熱風扇高熱、高濕環境無法保證正常工作,出現問題帶來麻煩.該產品的散熱結構設計設定為傳導散熱. 我畫幾張圖,請大家看看:  該產品的散熱,是通過厚厚鋁鑄外殼.鋁鑄外殼的中間有一塊鋁制導熱板,上下各有一PCB板,貼片的一面朝著鋁制導熱板.首先將PCB板上的各類芯片或功率器件加墊不同厚度的軟性硅膠導熱墊,確保與鋁制導熱板緊緊頂住,將熱量傳導到鋁板上,而后鋁制導熱板插入鋁鑄外殼的內槽中,熱量傳導到鋁鑄外殼上. 熱量從:元器件->導熱硅膠片->鋁制導熱板->鋁鑄外殼->外界自然風   元器件在PCB板的位置有高有低,要與鋁制導熱板緊密貼緊,軟性硅膠導熱片有不同厚度可選擇的優越性就體現出來了!
|
0
回復
@aoqdzkj
[圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片]我有一客戶是生產戶外衛星通信產品的,該設備應用環境較為苛刻,為野外工作無人值守設備.要求小型化、重量輕、防雨、抗高低溫、耐濕熱、高強度.為確定產品長期穩定的使用,避免因散熱風扇高熱、高濕環境無法保證正常工作,出現問題帶來麻煩.該產品的散熱結構設計設定為傳導散熱. 我畫幾張圖,請大家看看: [圖片] 該產品的散熱,是通過厚厚鋁鑄外殼.鋁鑄外殼的中間有一塊鋁制導熱板,上下各有一PCB板,貼片的一面朝著鋁制導熱板.首先將PCB板上的各類芯片或功率器件加墊不同厚度的軟性硅膠導熱墊,確保與鋁制導熱板緊緊頂住,將熱量傳導到鋁板上,而后鋁制導熱板插入鋁鑄外殼的內槽中,熱量傳導到鋁鑄外殼上. 熱量從:元器件->導熱硅膠片->鋁制導熱板->鋁鑄外殼->外界自然風 [圖片] [圖片] 元器件在PCB板的位置有高有低,要與鋁制導熱板緊密貼緊,軟性硅膠導熱片有不同厚度可選擇的優越性就體現出來了!
0
回復

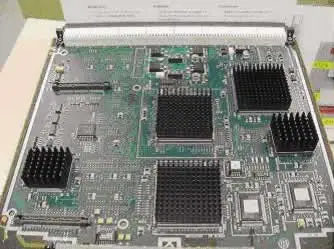

芯片散熱的熱傳導計算(圖) 討論了表征熱傳導過程的各個物理量,并且通過實例,介紹了通過散熱過程的熱傳導計算來求得芯片實際工作溫度的方法 隨著微電子技術的飛速發展,芯片的尺寸越來越小,同時運算速度越來越快,發熱量也就越來越大,如英特爾處理器3.6G奔騰4終極版運行時產生的熱量最大可達115W,這就對芯片的散熱提出更高的要求.設計人員就必須采用先進的散熱工藝和性能優異的散熱材料來有效的帶走熱量,保證芯片在所能承受的最高溫度以內正常工作. 如圖1所示,目前比較常用的一種散熱方式是使用散熱器,用導熱材料和工具將散熱器安裝于芯片上面,從而將芯片產生的熱量迅速排除.本文介紹了根據散熱器規格、芯片功率、環境溫度等數據,通過熱傳導計算來求得芯片工作溫度的方法.

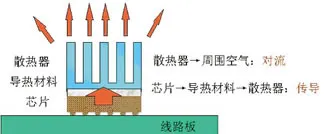

芯片的散熱過程 由于散熱器底面與芯片表面之間會存在很多溝壑或空隙,其中都是空氣.由于空氣是熱的不良導體,所以空氣間隙會嚴重影響散熱效率,使散熱器的性能大打折扣,甚至無法發揮作用.為了減小芯片和散熱器之間的空隙,增大接觸面積,必須使用導熱性能好的導熱材料來填充,如導熱膠帶、導熱墊片、導熱硅酯、導熱黏合劑、相轉變材料等.如圖2所示,芯片發出的熱量通過導熱材料傳遞給散熱器,再通過風扇的高速轉動將絕大部分熱量通過對流(強制對流和自然對流)的方式帶走到周圍的空氣中,強制將熱量排除,這樣就形成了從芯片,然后通過散熱器和導熱材料,到周圍空氣的散熱通路. 表征熱傳導過程的物理量 在圖3的導熱模型中,達到熱平衡后,熱傳導遵循傅立葉傳熱定律:
Q=K·A·(T1-T2)/L (1) 式中:Q為傳導熱量(W);K為導熱系數(W/m℃);A 為傳熱面積(m2);L為導熱長度.(T1-T2)為溫度差. 熱阻R表示單位面積、單位厚度的材料阻止熱量流動的能力,表示為: R＝(T1-T2)/Q＝L/K·A (2) 對于單一均質材料,材料的熱阻與材料的厚度成正比;對于非單一材料,總的趨勢是材料的熱阻隨材料的厚度增加而增大,但不是純粹的線形關系. 對于界面材料,用特定裝配條件下的熱阻抗來表征界面材料導熱性能的好壞更合適,熱阻抗定義為其導熱面積與接觸表面間的接觸熱阻的乘積,表示如下: Z＝(T1-T2)/(Q/A)＝R·A (3) 表面平整度、緊固壓力、材料厚度和壓縮模量將對接觸熱阻產生影響,而這些因素又與實際應用條件有關,所以界面材料的熱阻抗也將取決于實際裝配條件.導熱系數指物體在單位長度上產生1℃的溫度差時所需要的熱功率,是衡量固體熱傳導效率的固有參數,與材料的外在形態和熱傳導過程無關,而熱阻和熱阻抗是衡量過程傳熱能力的物理量. 芯片工作溫度的計算 如圖4的熱傳導過程中,總熱阻R為: R=R1+R2+R3 (4) 式中:R1為芯片的熱阻;R2為導熱材料的熱阻;R3為散熱器的熱阻.導熱材料的熱阻R2為: R2＝Z/A (5) 式中:Z為導熱材料的熱阻抗,A為傳熱面積.芯片的工作溫度T2為: T2＝T1+P×R (6) 式中:T1為空氣溫度;P為芯片的發熱功率;R為熱傳導過程的總熱阻.芯片的熱阻和功率可以從芯片和散熱器的技術規格中獲得,散熱器的熱阻可以從散熱器的技術規格中得到,從而可以計算出芯片的工作溫度T2. 實例 下面通過一個實例來計算芯片的工作溫度.芯片的熱阻為1.75℃/W,功率為5W,最高工作溫度為90℃,散熱器熱阻為1.5℃/W,導熱材料的熱阻抗Z為5.8℃cm2/W,導熱材料的傳熱面積為5cm2,周圍環境溫度為50℃.導熱材料理論熱阻R4為: R4＝Z/A＝5.8 (℃·cm2/W)/ 5(cm2)=1.16℃/W (7) 由于導熱材料同芯片和散熱器之間不可能達到100%的結合,會存在一些空氣間隙,因此導熱材料的實際熱阻要大于理論熱阻.假定導熱材料同芯片和散熱器之間的結合面積為總面積的60%,則實際熱阻R3為: R3＝R4/60%＝1.93℃/W (8) 總熱阻R為: R=R1+R2+R3=5.18℃/W (9) 芯片的工作溫度T2為: T2＝T1+P×R＝50℃+(5W× 5.18℃/W)＝75.9℃ (10) 可見,芯片的實際工作溫度75.9℃小于芯片的最高工作溫度90℃,處于安全工作狀態.
如果芯片的實際工作溫度大于最高工作溫度,那就需要重新選擇散熱性能更好的散熱器,增加散熱面積,或者選擇導熱效果更優異的導熱材料,提高整體散熱效果,從而保持芯片的實際工作溫度在允許范圍以內(作者:方科 )
芯片的散熱過程 由于散熱器底面與芯片表面之間會存在很多溝壑或空隙,其中都是空氣.由于空氣是熱的不良導體,所以空氣間隙會嚴重影響散熱效率,使散熱器的性能大打折扣,甚至無法發揮作用.為了減小芯片和散熱器之間的空隙,增大接觸面積,必須使用導熱性能好的導熱材料來填充,如導熱膠帶、導熱墊片、導熱硅酯、導熱黏合劑、相轉變材料等.如圖2所示,芯片發出的熱量通過導熱材料傳遞給散熱器,再通過風扇的高速轉動將絕大部分熱量通過對流(強制對流和自然對流)的方式帶走到周圍的空氣中,強制將熱量排除,這樣就形成了從芯片,然后通過散熱器和導熱材料,到周圍空氣的散熱通路. 表征熱傳導過程的物理量 在圖3的導熱模型中,達到熱平衡后,熱傳導遵循傅立葉傳熱定律: Q=K·A·(T1-T2)/L (1) 式中:Q為傳導熱量(W);K為導熱系數(W/m℃);A 為傳熱面積(m2);L為導熱長度.(T1-T2)為溫度差. 熱阻R表示單位面積、單位厚度的材料阻止熱量流動的能力,表示為: R＝(T1-T2)/Q＝L/K·A (2) 對于單一均質材料,材料的熱阻與材料的厚度成正比;對于非單一材料,總的趨勢是材料的熱阻隨材料的厚度增加而增大,但不是純粹的線形關系. 對于界面材料,用特定裝配條件下的熱阻抗來表征界面材料導熱性能的好壞更合適,熱阻抗定義為其導熱面積與接觸表面間的接觸熱阻的乘積,表示如下: Z＝(T1-T2)/(Q/A)＝R·A (3) 表面平整度、緊固壓力、材料厚度和壓縮模量將對接觸熱阻產生影響,而這些因素又與實際應用條件有關,所以界面材料的熱阻抗也將取決于實際裝配條件.導熱系數指物體在單位長度上產生1℃的溫度差時所需要的熱功率,是衡量固體熱傳導效率的固有參數,與材料的外在形態和熱傳導過程無關,而熱阻和熱阻抗是衡量過程傳熱能力的物理量. 芯片工作溫度的計算 如圖4的熱傳導過程中,總熱阻R為: R=R1+R2+R3 (4) 式中:R1為芯片的熱阻;R2為導熱材料的熱阻;R3為散熱器的熱阻.導熱材料的熱阻R2為: R2＝Z/A (5) 式中:Z為導熱材料的熱阻抗,A為傳熱面積.芯片的工作溫度T2為: T2＝T1+P×R (6) 式中:T1為空氣溫度;P為芯片的發熱功率;R為熱傳導過程的總熱阻.芯片的熱阻和功率可以從芯片和散熱器的技術規格中獲得,散熱器的熱阻可以從散熱器的技術規格中得到,從而可以計算出芯片的工作溫度T2. 實例 下面通過一個實例來計算芯片的工作溫度.芯片的熱阻為1.75℃/W,功率為5W,最高工作溫度為90℃,散熱器熱阻為1.5℃/W,導熱材料的熱阻抗Z為5.8℃cm2/W,導熱材料的傳熱面積為5cm2,周圍環境溫度為50℃.導熱材料理論熱阻R4為: R4＝Z/A＝5.8 (℃·cm2/W)/ 5(cm2)=1.16℃/W (7) 由于導熱材料同芯片和散熱器之間不可能達到100%的結合,會存在一些空氣間隙,因此導熱材料的實際熱阻要大于理論熱阻.假定導熱材料同芯片和散熱器之間的結合面積為總面積的60%,則實際熱阻R3為: R3＝R4/60%＝1.93℃/W (8) 總熱阻R為: R=R1+R2+R3=5.18℃/W (9) 芯片的工作溫度T2為: T2＝T1+P×R＝50℃+(5W× 5.18℃/W)＝75.9℃ (10) 可見,芯片的實際工作溫度75.9℃小于芯片的最高工作溫度90℃,處于安全工作狀態. 如果芯片的實際工作溫度大于最高工作溫度,那就需要重新選擇散熱性能更好的散熱器,增加散熱面積,或者選擇導熱效果更優異的導熱材料,提高整體散熱效果,從而保持芯片的實際工作溫度在允許范圍以內(作者:方科 ) 0
回復

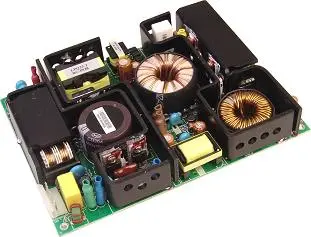

軟性硅膠導熱墊的作用是很廣泛的,因?yàn)橥瑫r具有良好的導熱與絕緣的雙重特性． 電子產品的熱量源自一些功率器件:

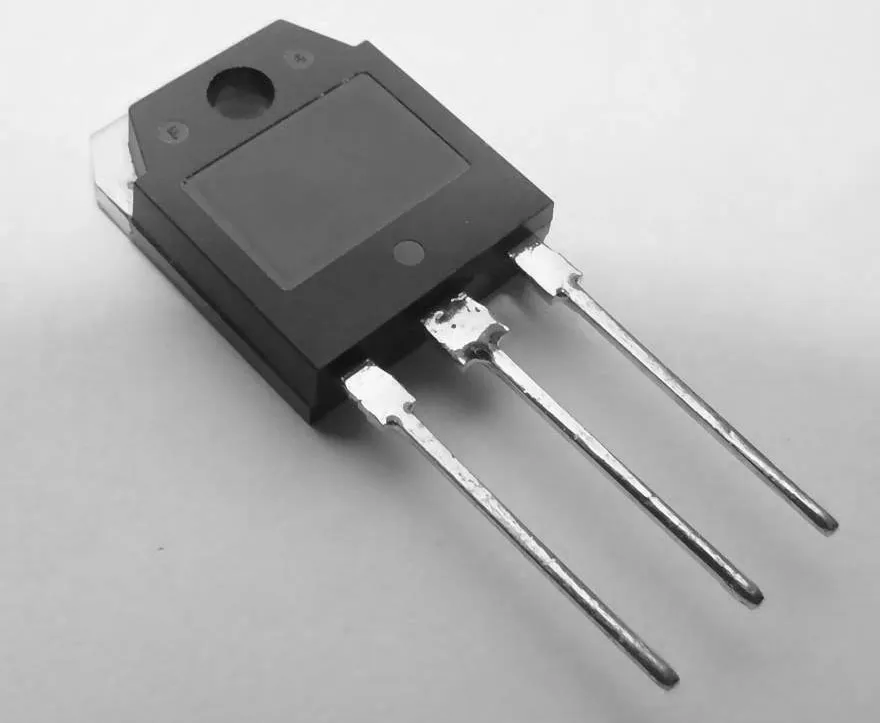

那么我們要把熱量導熱散熱片去:
在裝在線路板上后,如果是配置的是內置電源,客戶不希望有風扇的噪音,就要選擇靜音設計.
在散熱片、電感等功率件上,可以直接加墊厚度合適的導熱硅膠片,導熱硅膠片柔軟、彈性好,絕緣,直接頂?shù)诫娫吹慕饘偻鈿ど?把熱量由內導到外殼!
還沒有完,下一步,我們是要把熱量再傳遞到電子產品的外殼上去:
哈哈,散熱是不是可以那么簡單,一貼就好!
那么我們要把熱量導熱散熱片去: 在裝在線路板上后,如果是配置的是內置電源,客戶不希望有風扇的噪音,就要選擇靜音設計. 在散熱片、電感等功率件上,可以直接加墊厚度合適的導熱硅膠片,導熱硅膠片柔軟、彈性好,絕緣,直接頂?shù)诫娫吹慕饘偻鈿ど?把熱量由內導到外殼! 還沒有完,下一步,我們是要把熱量再傳遞到電子產品的外殼上去: 哈哈,散熱是不是可以那么簡單,一貼就好! 0
回復
@aoqdzkj
[圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片]我有一客戶是生產戶外衛星通信產品的,該設備應用環境較為苛刻,為野外工作無人值守設備.要求小型化、重量輕、防雨、抗高低溫、耐濕熱、高強度.為確定產品長期穩定的使用,避免因散熱風扇高熱、高濕環境無法保證正常工作,出現問題帶來麻煩.該產品的散熱結構設計設定為傳導散熱. 我畫幾張圖,請大家看看: [圖片] 該產品的散熱,是通過厚厚鋁鑄外殼.鋁鑄外殼的中間有一塊鋁制導熱板,上下各有一PCB板,貼片的一面朝著鋁制導熱板.首先將PCB板上的各類芯片或功率器件加墊不同厚度的軟性硅膠導熱墊,確保與鋁制導熱板緊緊頂住,將熱量傳導到鋁板上,而后鋁制導熱板插入鋁鑄外殼的內槽中,熱量傳導到鋁鑄外殼上. 熱量從:元器件->導熱硅膠片->鋁制導熱板->鋁鑄外殼->外界自然風 [圖片] [圖片] 元器件在PCB板的位置有高有低,要與鋁制導熱板緊密貼緊,軟性硅膠導熱片有不同厚度可選擇的優越性就體現出來了!

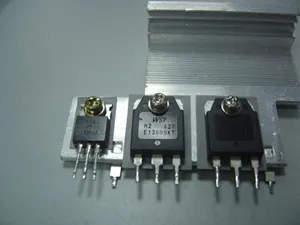

軟性硅膠導熱片的應用,關于其柔軟、彈性好的作用,還可以給大家舉些例子:  上圖是打印機的一個馬達,在高速運轉幾個小時,溫度可達到130度,使與之相連的打印的塑料齒輪烤軟,嚴重影響打印機的正常使用,需要做散熱降溫處理. 如圖示意:  把軟性硅膠導熱片撲在馬達上,再將半圓形的特制散熱片加蓋在軟性硅膠導熱片上,散熱器則再與打印機的金屬支架連接,散量被分散,從而達到了有效的散熱目的,馬達溫度降到50度以下,保證了產品的高效正常使用. 在一個功率帶一個散熱片時,我們很多時候是用導熱矽膠布、再涂上一些導熱硅脂起到導熱、絕緣、填充的作用.  因?yàn)橛新萁z緊固,有一定的壓力,還是能達到比較好的導熱效果. 但在幾個功率管共用一個散熱片時,所受的力不均,有可能翹起一些,某功率管的面與散熱片的平面間就不能有效接觸,不能很好導熱,看上去很美,有那么大一塊散熱片,但肯定達不到有效的散熱,影響整個產品性能,得不償失. 如下圖: 與PCB板下方與散熱片接觸的三個功率器件,使用軟性硅膠導熱片,富有彈性,可以自然填充間隙,導熱效果更好,每個功率管的熱量都可以有效傳遞到散熱片上.
|
0
回復
@aoqdzkj
[圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片]我有一客戶是生產戶外衛星通信產品的,該設備應用環境較為苛刻,為野外工作無人值守設備.要求小型化、重量輕、防雨、抗高低溫、耐濕熱、高強度.為確定產品長期穩定的使用,避免因散熱風扇高熱、高濕環境無法保證正常工作,出現問題帶來麻煩.該產品的散熱結構設計設定為傳導散熱. 我畫幾張圖,請大家看看: [圖片] 該產品的散熱,是通過厚厚鋁鑄外殼.鋁鑄外殼的中間有一塊鋁制導熱板,上下各有一PCB板,貼片的一面朝著鋁制導熱板.首先將PCB板上的各類芯片或功率器件加墊不同厚度的軟性硅膠導熱墊,確保與鋁制導熱板緊緊頂住,將熱量傳導到鋁板上,而后鋁制導熱板插入鋁鑄外殼的內槽中,熱量傳導到鋁鑄外殼上. 熱量從:元器件->導熱硅膠片->鋁制導熱板->鋁鑄外殼->外界自然風 [圖片] [圖片] 元器件在PCB板的位置有高有低,要與鋁制導熱板緊密貼緊,軟性硅膠導熱片有不同厚度可選擇的優越性就體現出來了!
軟性導熱硅膠絕緣墊是傳熱界面材料中的一種,是片狀材料,可根據發熱功率器件的大小及形狀任意裁切,具有良好的導熱能力和絕緣特性,其作用就是填充發熱功率器件與散熱器之間間隙,是替代導熱硅脂導熱膏加云母片(絕緣材料)的二元散熱系統的理想產品.該產品的導熱系數是2.45W/mK,而空氣的導熱系數僅有0.03w/mk;抗電壓擊穿值在3000伏以上,在大部分電子設備中有絕緣要求都可以使用.工藝厚度0.5mm~12mm不等,每0.5mm一加,即0.5mm 1mm 1.5mm 2mm一直到12mm,厚度的可選擇性,是其他導熱材料所不能的.從檢測及UL公司相關安規商業檢測..工作溫度一般在-50℃~220℃,因此,是非常好的工業制品導熱材料 .又其特別柔軟,使用非常方便,撕開保護膜,平整光滑,富有彈性,一貼即可.完成發熱部位與散熱部位的熱傳遞,增加導熱面積,同時還起到減震 絕緣 密封等作用,能夠滿足社設備小型化 超薄化的無風扇設計要求,是極具工藝性和使用性的新材料
