看一下德國Plating Electronic 0-10V 0-300A電源

德國Plating Electronic 公司大功率開關電源，


這是PE3000-3圖





變壓器

標

模塊

內全1

內全2

全

輸出

輸入

說明書

說明書3







全部回復(19)
正序查看
倒序查看
2014-10-10 09:51
內部好干凈整潔的說
0
回復
2014-10-10 18:09
@電源網-天邊
內部好干凈整潔的說
樓主，請再將變壓器的圖片多拍幾張啊，各個方位的啊，謝謝啊。。
0
回復
jianyunn
LV.4
4
2014-10-10 21:27
@風通過后的今天
樓主，請再將變壓器的圖片多拍幾張啊，各個方位的啊，謝謝啊。。

明天拍，變壓是很有特點，繞法特別

0
回復
qinzutaim
LV.11
5
2014-10-11 10:18
@jianyunn
明天拍，變壓是很有特點，繞法特別
用的什么整流管呢?
0
回復
jianyunn
LV.4
6
2014-10-11 21:29
@風通過后的今天
樓主，請再將變壓器的圖片多拍幾張啊，各個方位的啊，謝謝啊。。

0
回復
jianyunn
LV.4
7
2014-10-11 21:31
@jianyunn
[圖片]

口字形磁芯，原邊雙組并，副邊好像是半邊4條并聯，二極管不好拆，銅板不好拆下來

0
回復
2014-11-18 05:53
@jianyunn
口字形磁芯，原邊雙組并，副邊好像是半邊4條并聯，二極管不好拆，銅板不好拆下來

0
回復
2014-11-18 05:55
@大林電源
[圖片][圖片]
這張圖片可否來張高清大圖！
0
回復
wheelzhou
LV.9
10
2014-11-28 16:21
@大林電源
這張圖片可否來張高清大圖！
不錯，看著很清爽……
0
回復
2015-01-27 21:05
德國貨！耐用品！板子上的IC什么型號??？
0
回復
wangt2014
LV.1
12
2015-05-08 14:03

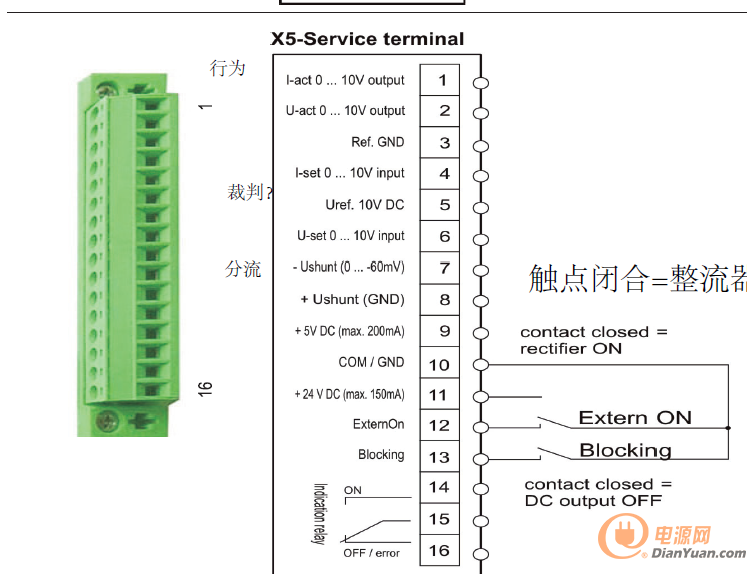

才入手一臺，少了控制部分，又不懂英文，能幫我一下嗎，我想搞個電壓電流檢測，然后可以控制電壓電流大小，可以安裝時間繼電器，謝謝

0
回復
liujij
LV.5
13
2015-08-07 22:15

PE3000-2主回路就很奇怪。不采用推挽，半橋或全橋。

次級整流電路像正激的。

逆變電路是H橋去掉一邊下橋的IGBT(保留二極管）和另一邊上橋的IGBT。是雙開關正激式或雙開關反激式。

0
回復
liujij
LV.5
14
2015-08-07 22:20
@大林電源
德國貨！耐用品！板子上的IC什么型號?。?/span>
SG3525
0
回復
2015-11-12 22:12
@大林電源
[圖片][圖片]
板子上的IC什么型號?。抠I了一臺！字全抹掉了！
0
回復
2016-05-24 15:03

05年的 10年了，我們是深圳分公司

0
回復
naiju51168
LV.1
17
2016-06-23 01:40
太牛X了,德國制造全球第一!
0
回復
2018-06-24 07:37

我修過20多臺這個品牌200V/30A的電源，沒有一臺炸機的，都是主板壞

0
回復
2018-06-24 19:16
@sunhaiyang82
我修過20多臺這個品牌200V/30A的電源，沒有一臺炸機的，都是主板壞
字全抹掉了！
0
回復
2018-06-24 20:13
@大林電源
字全抹掉了！
沒關系，所有的芯片都知道是什么型號，修多了有時能遇到被工廠漏掉的，遇見所有芯片都沒有打磨的就立即拍照留念
