98%以上效率的逆變器設計

逆變電源,通常受到硅器件的限制,不能跑高頻,一旦頻率高了,硅器件發熱很大。

所以一般做的都是在100K以下,很多則是在20K左右/IGBT

傳統的MOSFET是半導體硅做的,而硅MOSFET在高壓600V的時候,工作頻率不能跑高,跑得太高使得管子發熱很嚴重。這是硅材料的物理特性決定的。新的材料-氮化鎵MOSFET將為我們解決這問題,這種材料的MOSFET現在被各大廠商在開發中,INFINEON, ST, SHARP.ROHM,IR等均有相對應的產品將問世,這一趨式無法改變。氮化鎵有如下好處,1,可以跑高頻,100K---10M開關頻率(同時高頻后并不會像硅MOSFET那樣帶來過多的熱問題)2,氮化鎵材質的MOSFET體內寄生電容很小,米勒電容也很小。所以開關損耗會很小3,氮化鎵MOSFET體內沒有像硅MOSFET的寄生二極管,但電流可以從S流向D,通過自身的電子層導通,因?yàn)闆](méi)有恢復損耗的問題。

http://pan.baidu.com/s/1sjyPuOX  /可從這里下載更多的資料

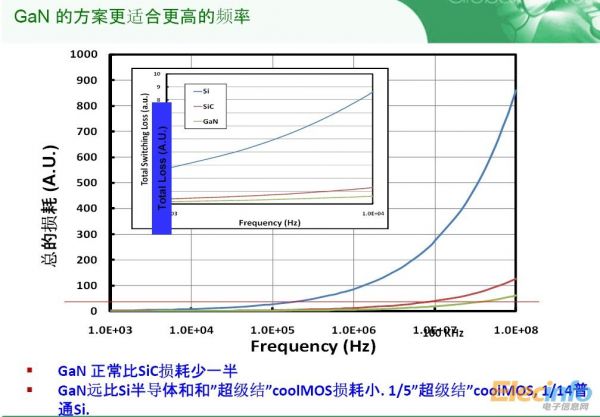

SI & GAN 1

SI & GAN

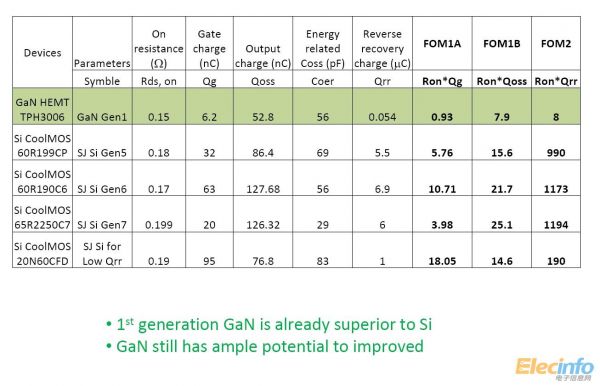

新的的半導體材料氮化鎵將給我們生活帶來質的改變,可以跑高頻,發熱量超級低。氮化鎵材料的結溫可以達到300度,而硅材料只能150度。氮化鎵MOSFET體內沒有寄生二極管,但電流可以從S流到D,沒有恢復的損耗。而氮化鎵體內的寄生電容比COOL-MOSFET小很多,從而使得它在古墓關電路工作的電路中開關及續流損耗大大降低。而體內較低的Coss電容也使得他在軟開關DCM,或CRM時死區的損耗降到最小。下圖是氮化鎵MOSFET與COOL-MOSFET的一對比。

5

6

-------------------------------

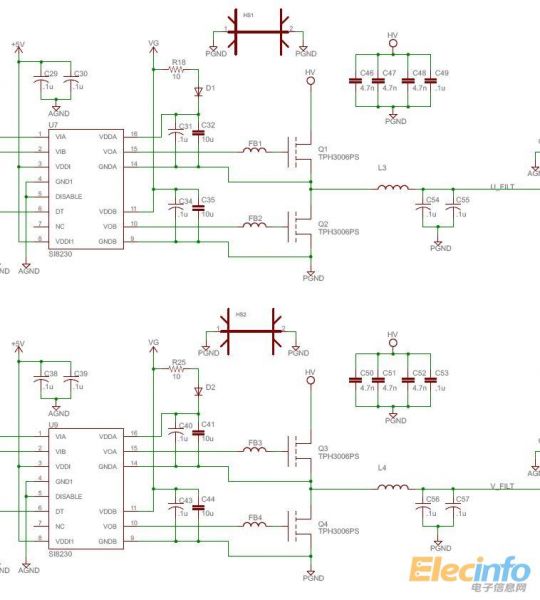

本案是實例電源,一個300W--1500W的逆變電源。

效率可達98.6%

采用的是TPH3006

驅動只要500mA的芯片即可

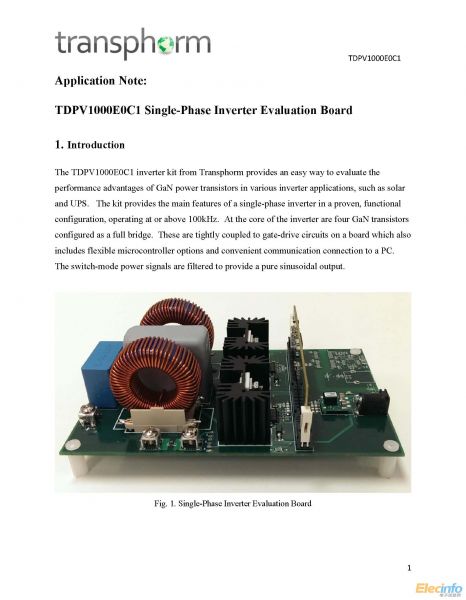

TDPV1000E0C1-KIT users guide_頁面_01

1

6

7

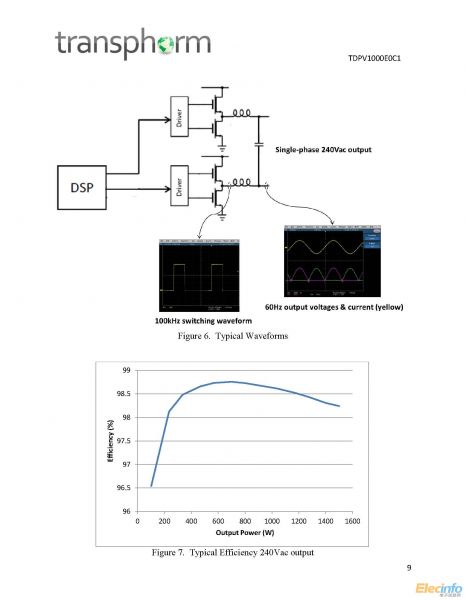

TDPV1000E0C1-KIT users guide_頁面_09


http://pan.baidu.com/s/1sjyPuOX


氮化鎵MOSFET 133KHZ PFC 效率達98.8%.pdf

氮化鎵MOSFET - 300-1500W PV逆變應用-微型逆變器-UPS方案.pdf


有些IE/瀏覽器不支持附件下載,請下載google chrome,它支持所有下載。

本人親測。請理解與支持?;蚰阕约合螺d試下其它的IE瀏覽器。

有安裝 迅雷 的朋友,可以點擊右鍵下載,這樣更快。

更多資料請從這里下載(復制網址后打開即可下載): http://pan.baidu.com/s/1sjyPuOX


全部回復(8)
正序查看
倒序查看
2014-10-23 18:50
有沒有試用版?
0
回復
2014-10-23 19:32
不錯試用品吧!
0
回復
2014-10-23 19:36
@東城立昇
有沒有試用版?

如果是這樣,不當發熱量小,驅動功率也可減小,就是輸出電感和電容都小不少

!

0
回復
2014-10-24 09:24
@百能電器
如果是這樣,不當發熱量小,驅動功率也可減小,就是輸出電感和電容都小不少!

這位兄弟說得很對。

驅動電路你可以做到最簡單,只要用一個驅動IC即可,不需要任何的電阻, 二極管,三極管,電容等放大或保護用。我們直接驅動。且

且驅動電流只要100mA即可。因?yàn)榈壍腝g只有COOL-MOSFET的1/10。

不能說氮化鎵MOSFET不用散熱片,主要是它發熱量小,可以用很小的散熱片或當你是小功率的時候根本不需要。

實驗證明了。常規500W以下不需要散熱片的。


緣于氮化鎵體內

1,無寄生二極管但有二極管的特性,電流從S到D直接通過電子導通沒有損耗,因而沒有在硬開關工作中的續流損耗。

2,體內寄生的電容很小Coiss,米勒電容很小,所以不會形成振蕩,開關損耗達到了最小。

3,寄生電容較小,所以就算在CRM,DCM軟開關中,死區的損耗也大大變小。



更多資料請從這里下載: http://pan.baidu.com/s/1sjyPuOX

或點這下載:氮化鎵MOSFET介紹.pdf

有些IE/瀏覽器不支持附件下載,請下載google chrome,它支持所有下載。

本人親測。請理解與支持。或你自己下載試下其它的IE瀏覽器。

有安裝 迅雷 的朋友,可以點擊右鍵下載,這樣更快。

更多資料請從這里下載(復制網址后打開即可下載): http://pan.baidu.com/s/1sjyPuOX

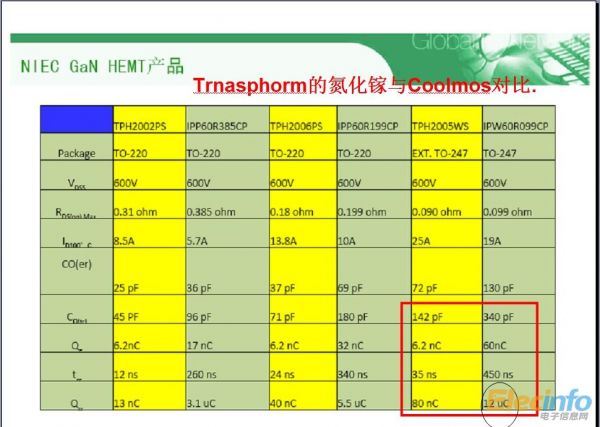

這兩圖可以說明下

氮化鎵MOSFET與COOLMOSFET對比

第一圖黃色列是氮化鎵

第二圖第一行是氮化鎵。

可以看出氮化鎵有明顯的好處。

0
回復
2014-10-25 18:35
@chen2011qian
不錯試用品吧!

歡迎來試用,有合適的項目就可以用氮化鎵MOSFET。

1,當你為了提高效率怎么也解決不了的時候。

2,當你要想超小體積的時候,可以試用氮化鎵MOSFET

因?yàn)榈塎OSFET不同現有的MOSFET,它腳位是G,S,D

更合理化。兩低電平在一起。要重新做PCB。

0
回復
2014-10-25 20:14
看了下都是高壓版,有用在逆變中升壓用的低壓版的嗎,比如耐壓200v左右的。
0
回復
2014-10-25 22:40
@xiaxiao1127
看了下都是高壓版,有用在逆變中升壓用的低壓版的嗎,比如耐壓200v左右的。
怎么申請?jiān)囉茫?/div>
0
回復
2014-10-26 12:54
@百能電器
怎么申請?jiān)囉茫?/span>
加 2416五七二二85 請注明下。附件上有也郵件可以聯系的
