求大神幫忙看看PSR電源的輸出問題（cl1107）


CL1107_ISSUE

CL1107_ISSUE

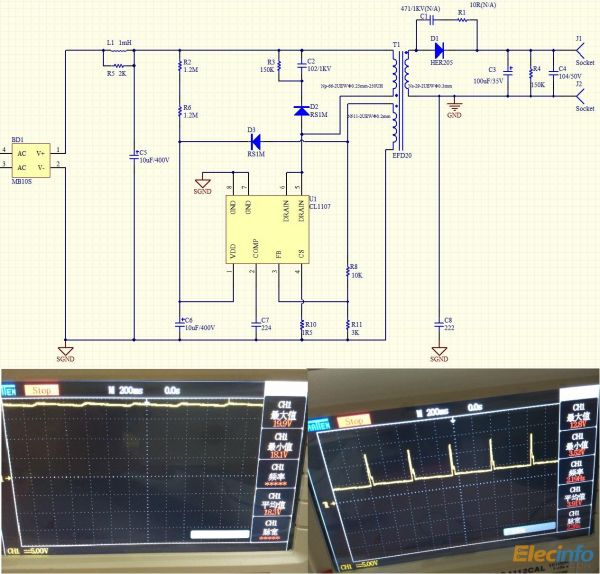

如圖所示，小弟剛學習PSR電源，用的電路也是比較常見的，現在發現空載時輸出18~20V鋸齒波（下左圖），但是接上負載儀調成恒壓CV模式，一開始電壓調到最大，電流為0A，當電壓慢慢調小時示波器測得下右圖，并且從負載儀能讀到一閃一閃的電流值最大約0.125A。


變壓器匝數比為， 原邊66 ：副邊29：反饋邊11

請問大神這是什么情況？我想做的是一個恒壓源。



全部回復(14)
正序查看
倒序查看
hh918
LV.6
2
2014-11-14 07:58
你想要做到輸出多少V ？變壓器設計嚴重有問題，匝比不對，初級感量也太小
0
回復
kkw2014
LV.1
3
2014-11-14 09:41
@hh918
你想要做到輸出多少V？變壓器設計嚴重有問題，匝比不對，初級感量也太小
我本來想做24v，變壓器沒專門做因為是手頭上剛好有幾個這樣的，不知道要考慮感量什么的(╯﹏╰)。 那請問現在這個電路該怎么改，變壓器得如何考慮？ 還有假如想做12v的，是不是匝數要重新計算？cl1107似乎能能過調反饋的分壓電阻的比值來調輸出電壓
0
回復
hh918
LV.6
4
2014-11-14 11:09
@kkw2014
我本來想做24v，變壓器沒專門做因為是手頭上剛好有幾個這樣的，不知道要考慮感量什么的(╯﹏╰)。那請問現在這個電路該怎么改，變壓器得如何考慮？還有假如想做12v的，是不是匝數要重新計算？cl1107似乎能能過調反饋的分壓電阻的比值來調輸出電壓
http://www.e-ticket.cn/bbs/1454589.html   可以看看這個帖子學習
0
回復
kkw2014
LV.1
5
2014-11-14 12:00
@hh918
http://www.e-ticket.cn/bbs/1454589.html 可以看看這個帖子學習
謝謝了，不過那個貼子是另一種ic的，我想請問針對上面這種情況該如何修改？
0
回復
hh918
LV.6
6
2014-11-14 13:22
@kkw2014
謝謝了，不過那個貼子是另一種ic的，我想請問針對上面這種情況該如何修改？
增加初級匝數，增加初級感量   Np：120T NS:30T試試  Lp：1mH
0
回復
kkw2014
LV.1
7
2014-11-14 16:11
@hh918
增加初級匝數，增加初級感量 Np：120TNS:30T試試 Lp：1mH
謝謝，我研究一下怎么算變壓器
0
回復
kkw2014
LV.1
8
2014-11-14 16:13
@kkw2014
謝謝，我研究一下怎么算變壓器
順便問，變壓器一般都是自己繞的嗎？定制的話好像挺麻煩的吧？
0
回復
hh918
LV.6
9
2014-11-14 19:07
@kkw2014
順便問，變壓器一般都是自己繞的嗎？定制的話好像挺麻煩的吧？
一般是自己繞的調試好參數了再打樣
0
回復
2014-11-16 23:01
@hh918
一般是自己繞的調試好參數了再打樣
**此帖已被管理員刪除**
0
回復
kkw2014
LV.1
11
2014-11-16 23:44
@華晶電子
**此帖已被管理員刪除**
多謝回復。請問貴廠是怎么實現恒壓的，你看我的下右圖為帶負載儀測得的，嚴重不穩定
0
回復
2014-11-17 10:17

根據樓主的操作方法,這應該是一個恒流源吧?

0
回復
kkw2014
LV.1
13
2014-11-18 09:19
@qinzutaim
根據樓主的操作方法,這應該是一個恒流源吧?[圖片]
請問你是怎么判斷的？
0
回復
hh918
LV.6
14
2014-11-18 11:06
@kkw2014
請問你是怎么判斷的？
樓主調好了沒有？
0
回復
kkw2014
LV.1
15
2014-11-18 20:49
@hh918
樓主調好了沒有？
沒自己繞過變壓器，正在買材料
