【11.27入選中國好方案】室內大功率36W茂捷M8900驅動電源方案

方案名稱：室內大功率36W茂捷M8900驅動電源方案

方案IC:M8900  （原廠深圳市茂捷半導體公司公司）

特點：

1.此方案對設計人員布板要求不高，抗干擾能力強

2.保護功能齊全（過溫，過流，過壓等）

3.VCC范圍比較寬（詳見規格書）

4.外圍簡單，效率高，有利于小功率小型化設計

目前方案規格36V/1A

應用范圍：LED 筒燈、射燈平板燈、天花燈，T8 燈管、T5 燈管，PAR30、PAR38 燈

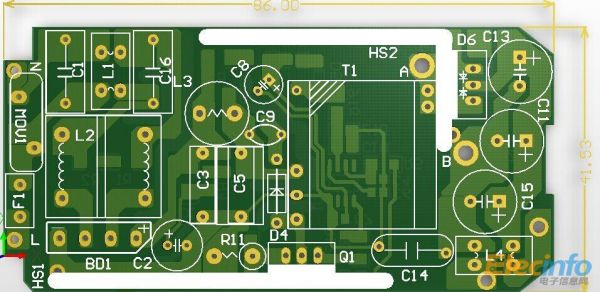

電路圖：



4011

4044



物料清單：



10

15

41


44


56




變壓器，原理圖資料加QQ共享

聯系QQ1260306921

可以提供DEMO板

M8900芯片規格書

M8900 CN-V1.0.pdf

方案詳細資料壓縮包

M8900-36V1A.rar



全部回復(29)
正序查看
倒序查看
2014-11-25 13:23
好多的亂碼啊~~改一下改一下
0
回復
茂捷FAE
LV.4
3
2014-11-25 14:23
@電源網-天邊
好多的亂碼啊~~改一下改一下
改好了
0
回復
2014-11-25 15:07
@茂捷FAE
改好了
還是把方案 盡量發出圖來吧  這樣全是附件 看著費勁昂~
0
回復
2014-11-25 16:39
@電源網-天邊
還是把方案盡量發出圖來吧 這樣全是附件看著費勁昂~
不錯的一個方案
0
回復
2014-11-26 10:33
這個方案實施性很高，準備嘗試一下
0
回復
2014-11-26 10:46
好方案資料發我一份jingyunwamhluo16@163.com
0
回復
2014-11-26 10:56
這個方案挺不錯的功耗很低
0
回復
茂捷FAE
LV.4
9
2014-11-27 09:50
@電源網-天邊
還是把方案盡量發出圖來吧 這樣全是附件看著費勁昂~
都發出來了！
0
回復
茂捷FAE
LV.4
10
2014-11-27 09:50
@茂捷工程師9
不錯的一個方案
性能比較高的，
0
回復
茂捷FAE
LV.4
11
2014-11-27 09:51
@茂捷半導體
這個方案實施性很高，準備嘗試一下
資料可以在附件下載！
0
回復
茂捷FAE
LV.4
12
2014-11-27 09:51
@雷鋒叔叔
好方案資料發我一份jingyunwamhluo16@163.com
給你發到郵箱了！
0
回復
茂捷FAE
LV.4
13
2014-11-27 09:52
@臺系芯片
這個方案挺不錯的功耗很低
在行業內比較有優勢！
0
回復
2014-11-27 09:58
@茂捷FAE
給你發到郵箱了！
看了一下你們的方案確實很不錯，能提供DEME板嗎？
0
回復
2014-11-27 10:01
@茂捷FAE
在行業內比較有優勢！
這個方案有量產過嗎？
0
回復
茂捷FAE
LV.4
16
2014-11-27 10:04
@臺系芯片
這個方案有量產過嗎？
有的，已經大批量了！
0
回復
茂捷FAE
LV.4
17
2014-11-27 10:04
@雷鋒叔叔
看了一下你們的方案確實很不錯，能提供DEME板嗎？
可以的，地址發到我QQ上！
0
回復
茂捷FAE
LV.4
18
2014-11-27 10:05
@臺系芯片
這個方案挺不錯的功耗很低
你們是做什么產品的呢？
0
回復
2014-11-27 10:12
@茂捷FAE
可以的，地址發到我QQ上！
謝了
0
回復
2014-11-27 10:18
@茂捷FAE
有的，已經大批量了！
先測一下看看
0
回復
茂捷FAE
LV.4
21
2014-11-27 10:20
@臺系芯片
先測一下看看
有需要我們支持的地方可以找我！
0
回復
茂捷FAE
LV.4
22
2014-11-27 10:21
@雷鋒叔叔
謝了
應該的
0
回復
2014-11-27 10:54

已收錄進中國好方案海選室內大功率組別！相關鏈接請點擊：http://www.e-ticket.cn/bbs/1502169.html


加油哦~~取得好成績！

0
回復
茂捷FAE
LV.4
24
2014-11-27 11:04
@電源網-天邊
已收錄進中國好方案海選室內大功率組別！相關鏈接請點擊：http://www.e-ticket.cn/bbs/1502169.html加油哦~~取得好成績！
謝謝！
0
回復
fly
LV.9
25
2014-11-28 21:24
這是一款原邊反饋的單級PFC芯片，的確外圍電路簡單。測試報告中沒有提及THD的測試，不知道效果如何。另外原邊反饋方案，最大的問題是一致性和精度的問題，不知道這款芯片的效果怎么樣。36W采用PQ2020的變壓器，不知道溫升情況如何？
0
回復
aiddy.tan
LV.6
26
2014-11-29 21:51

能否做到無頻閃呀？

0
回復
茂捷FAE
LV.4
27
2014-12-02 09:09
@aiddy.tan
能否做到無頻閃呀？
可以的！
0
回復
2015-08-19 16:35
@fly
這是一款原邊反饋的單級PFC芯片，的確外圍電路簡單。測試報告中沒有提及THD的測試，不知道效果如何。另外原邊反饋方案，最大的問題是一致性和精度的問題，不知道這款芯片的效果怎么樣。36W采用PQ2020的變壓器，不知道溫升情況如何？

這款芯片優點還是比較突出

① PF高 THD低

② 啟動電流低，效率高

③ 設計簡單，外圍元器件少

④OVP電壓保護，恒流精度比BP3319M高

0
回復
LED芯
LV.3
29
2017-04-13 11:10
@茂捷FAE
可以的！
0
回復
咕嚕嚕
LV.2
30
2017-05-31 16:57
