單管正激電源求教如何增加輸出功率

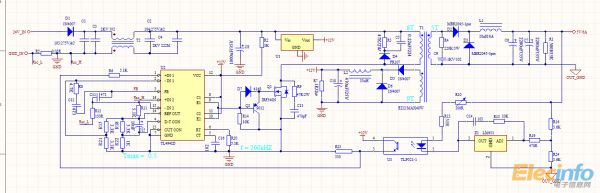

驅動芯片是TL494，變壓器是EI22，原邊8T，輸出邊5T,MOS為IRF540，續流電感13UH,輸入電壓24V，輸出電壓5V，希望能達到5A但是眼下只能達到1A，占空比就已經達到預設的0.5左右了。求教，大神拯救~~

540

全部回復(26)
正序查看
倒序查看
2014-11-27 22:32
這樣看效率很低。只能減小初次級匝比了。你這個輸出規格，用自驅動同步整流很合適
0
回復
2014-11-28 09:35
@rj44444
這樣看效率很低。只能減小初次級匝比了。你這個輸出規格，用自驅動同步整流很合適
額，眼下我就想提升一下輸出功率，無從下手了
0
回復
2014-11-28 17:09

圈比1.6,應該還好，

正激主要是L1儲能，增加L1的感量會不會有效？

另外怎么會多了一個12V電源模塊？把它去掉會怎樣？

0
回復
2014-11-30 19:06
@edie87@163.com
圈比1.6,應該還好，正激主要是L1儲能，增加L1的感量會不會有效？另外怎么會多了一個12V電源模塊？把它去掉會怎樣？
L1改變沒什么效果，7812是在前期調試的時候代替輔助電源輸出邊的，不影響效果
0
回復
2014-11-30 19:53
電流被什么限制住了？
0
回復
2014-11-30 21:00
@Constance
電流被什么限制住了？
就是能量輸出不夠，現在是是輸出1A，請問有什么辦法能提高輸出的能量嗎，達到4~5A左右
0
回復
2014-11-30 21:23
@第七個炮兵
就是能量輸出不夠，現在是是輸出1A，請問有什么辦法能提高輸出的能量嗎，達到4~5A左右
大于1A是什么現象？
0
回復
2014-12-01 15:18
@Constance
大于1A是什么現象？
1A的時候 占空比就滿了，負載在增大 波形就亂了
0
回復
2014-12-01 15:26
@第七個炮兵
1A的時候占空比就滿了，負載在增大波形就亂了

電流環是怎么做的？

0
回復
2014-12-01 19:20
@Constance
電流環是怎么做的？
用的環形電感
0
回復
2014-12-01 20:02
@第七個炮兵
用的環形電感

我問你電流環路是怎么控制的？

0
回復
2014-12-01 21:03
@Constance
我問你電流環路是怎么控制的？
額，我不懂你說的電流環是什么意思
0
回復
2014-12-02 09:50
@第七個炮兵
額，我不懂你說的電流環是什么意思

整個圖中也沒有看到電流采樣電路。

0
回復
2014-12-02 12:54
@Constance
整個圖中也沒有看到電流采樣電路。
輸入電流保護，門限值絕對夠用
0
回復
2014-12-02 13:10
@第七個炮兵
輸入電流保護，門限值絕對夠用

輸出電流在哪采的？

0
回復
2014-12-02 13:10
@第七個炮兵
輸入電流保護，門限值絕對夠用

輸出電流在哪采的？

0
回復
2014-12-02 13:10
@第七個炮兵
輸入電流保護，門限值絕對夠用

輸出電流在哪采的？

0
回復
2014-12-02 15:40
@Constance
輸出電流在哪采的？
需要輸出電流采樣嗎？輸出電流采樣的作用是什么求指教
0
回復
2014-12-02 21:56
@第七個炮兵
需要輸出電流采樣嗎？輸出電流采樣的作用是什么求指教
就是靠什么東西在限流，如果電流太大，如何保護？
0
回復
2014-12-03 14:51
@Constance
就是靠什么東西在限流，如果電流太大，如何保護？
我前面不是說了嗎，是電流保護設置在輸入端，用的是輸入電流保護，而且門限值也夠用，不會限制后端能量的輸出
0
回復
2014-12-03 15:21
@第七個炮兵
我前面不是說了嗎，是電流保護設置在輸入端，用的是輸入電流保護，而且門限值也夠用，不會限制后端能量的輸出

 你說的是輸入保險嗎？

0
回復
2014-12-03 15:25
@Constance
 你說的是輸入保險嗎？
差不多，是這個意思，咱電路的最前端的地線上又一個0.03歐的采樣電阻、、
0
回復
ta7698
LV.9
24
2014-12-03 15:42
@Constance
電流被什么限制住了？
R5電流取樣改再小一點阻值（或暫時短接）試一下！不清楚為什么不用3844（5）來做呢？
0
回復
2014-12-03 15:45
@第七個炮兵
差不多，是這個意思，咱電路的最前端的地線上又一個0.03歐的采樣電阻、、

那你能不能確定是不是被這里關掉的呢？

0
回復
2014-12-03 19:04
@Constance
那你能不能確定是不是被這里關掉的呢？
確定不是，門限是4A多現在，所以絕對不會因?yàn)檫@個限制的
0
回復
2014-12-03 19:05
@ta7698
R5電流取樣改再小一點阻值（或暫時短接）試一下！不清楚為什么不用3844（5）來做呢？
嘿嘿，這不是眼下沒有專用的芯片嘛。。
