EMI

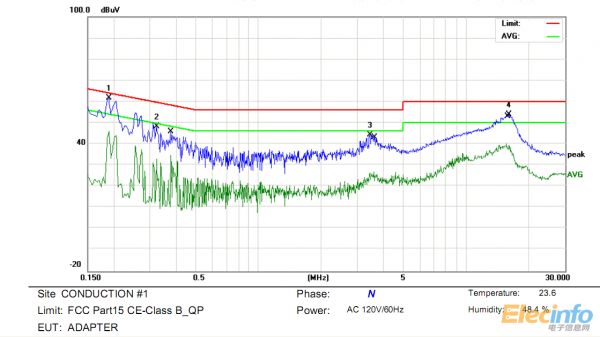

CE

RE

大家好,幫指點下,傳導在20M位置是哪地方引起,改變變壓器繞法,及肖特基吸收沒變化;第二,輻射在50--60MH時有問題,看是什么地方引起?做40W 變壓器繞法是1/2初級--VCC--次級--銅皮屏蔽---1/2初級;

RE1

RE1

RE

全部回復(2)
正序查看
倒序查看
2014-11-28 16:11

傳導應該是200KHz附件,增大輸入共模、差模、X電容試

輻射50MHz以上應該是輸出整流管的問題,

0
回復
richgao
LV.3
3
2014-11-28 18:08
@edie87@163.com
傳導應該是200KHz附件,增大輸入共模、差模、X電容試輻射50MHz以上應該是輸出整流管的問題,
謝謝,RE  50MHZ  有更改肖特基吸收,沒明顯變化,只有在VCC整流二極管兩端并聯RC吸收就有效果,
0
回復
發
