深夜拆一個剛到手科士達6KVA UPS,順便請教下空載電流為什么這么大 --已解決空載大的問題

購得6KVA工頻機，買了兩臺一臺是銅的 一臺是鋁的，做工沒話說，兩個IGBT模塊 是三菱600V 150A的

變壓器初次級銅的是3.0的線繞的差不多60多斤，鋁的是雙3.0線并饒的54斤，銅的按每平方過3A電流差不多4600多W。

鋁的折算銅的0.614倍載流量可以沖到5400多W。加強風每平方過5A那不得了好奇測了一下直流輸入有1.5A  192*1.5=288W ，MG 這么大的空載受不了，把變壓器拆出來初級接220V 交流電測得空載0.77A 也有170W了 太奇葩了

這個正常嗎？還有變壓器中間怎么有那么大空隙呢，增加漏感用的嗎？什么好處啊

P41210-003029

P41210-003045

P41210-003057

P41210-003145

P41210-003159

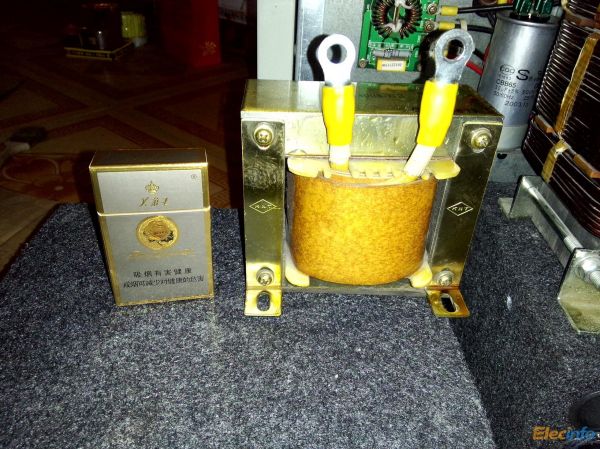

這個變壓器只有兩個特粗的線，串在交流電輸入端，是做電感用的嗎？好浪費

P41210-003259

P41210-003321

P41210-003344

一下子沒得那么多鏈接線將16個電池串聯，先拿來一個變壓器整流濾波后測試，整流后電壓270V ，沒想到機子耐壓不錯沒意外

P41210-201542

帶2000W太陽燈 此時變壓器交流電流10A多了 ，萬能表一直報警，整流后電壓226V  帶10分鐘環變有點發熱

P41210-201546

P41210-201552

P41210-201557

P41210-201606



全部回復(12)
正序查看
倒序查看
2014-12-10 09:20
帖子非常不錯，推薦到帖子底部經典圖庫。更多請點擊哦：http://www.e-ticket.cn/bbs/classic/
0
回復
2014-12-10 09:49
這大銅線 用料好足啊
0
回復
三棵樹
LV.4
4
2014-12-10 12:31
電流大會不會是載波頻率太高了??？導致高頻耗損過大。220V上面電流大可能就是勵磁電感太小了（間隙的原因？）？220V電流大不代表空載功耗大，大部分是無用功，還會反饋給電網的。直流電流大就是耗損大了，可能是載波頻率和鐵芯的問題了。我猜的……
0
回復
suny-hyb
LV.4
5
2014-12-10 13:28
大功率的基本都是這樣的，盡量較少IGBT的開關損耗。有點類似LLC。
0
回復
alai4
LV.6
6
2014-12-10 17:30
@suny-hyb
大功率的基本都是這樣的，盡量較少IGBT的開關損耗。有點類似LLC。
主變壓器是無骨架變壓器，空隙肯定會大一點，因?yàn)橹苯硬彖F芯，小的變壓器是電抗器，低頻的電感，必須要這樣做。
0
回復
ydd2104
LV.2
7
2014-12-11 15:14
工頻機的輸入整流變壓器和輸出變壓器都必須人為加氣隙，增大空載電流，，，
0
回復
307052373
LV.5
8
2014-12-11 17:47
@ydd2104
工頻機的輸入整流變壓器和輸出變壓器都必須人為加氣隙，增大空載電流，，，
這樣的目的為了耐沖擊嗎
0
回復
307052373
LV.5
9
2014-12-13 22:09
@307052373
這樣的目的為了耐沖擊嗎

  今天用47的電感兩個疊加起來饒了幾十圈 重新測試 225V直流輸入電流0.46A 百多W的功耗，另外用自己做的逆變器直接接變壓器的220V側 測得功耗不過60W   ，非常滿意，就是不知道為什么市電接變壓器功耗有200w的空載功耗，難道我的交流檔電流壞了？



0
回復
ydd2104
LV.2
10
2014-12-16 17:52
@307052373
 今天用47的電感兩個疊加起來饒了幾十圈重新測試225V直流輸入電流0.46A百多W的功耗，另外用自己做的逆變器直接接變壓器的220V側測得功耗不過60W  ，非常滿意，就是不知道為什么市電接變壓器功耗有200w的空載功耗，難道我的交流檔電流壞了？

你的200w是不是用輸入電壓和空載電流直接相乘的？

其他空載電流一大半是勵磁電流，，

0
回復
307052373
LV.5
11
2014-12-16 18:21
@ydd2104
你的200w是不是用輸入電壓和空載電流直接相乘的？其他空載電流一大半是勵磁電流，，
是啊，什么是勵磁電流
0
回復
羅江水
LV.5
12
2015-01-27 14:21
@307052373
是啊，什么是勵磁電流
一般指建立電壓的無功功率磁場所需的電流。
0
回復
2016-10-26 11:33
@羅江水
一般指建立電壓的無功功率磁場所需的電流。
樓主強悍，照片很清楚，學習研究很深入。
