做FAE 4年，從充電器到LED驅動電源，遇到很多問題，望各位FAE同行知識交流
反激電路模塊分析
IC原廠FAE技術交流
全部回復(11)
正序查看
倒序查看
@常想一二
這幾天剛上班，時間比較充足，我們一起討論LED電源方案中的問題所在，主要圍繞：1.阻容降壓電路計算方法以及再生產中容易出現的問題；2.BUCK電路非隔離電源器件設計，以及在生產中容易出現的問題；3.隔離低功率因數LED驅動電源設計，以及常見問題；4.帶PFCLED驅動電源設計以及設計中的難點和客訴處理問題方法；5.雙極PFC電路設計以及客訴問題；6.MOSFET在設計中的不良問題處理方法等等

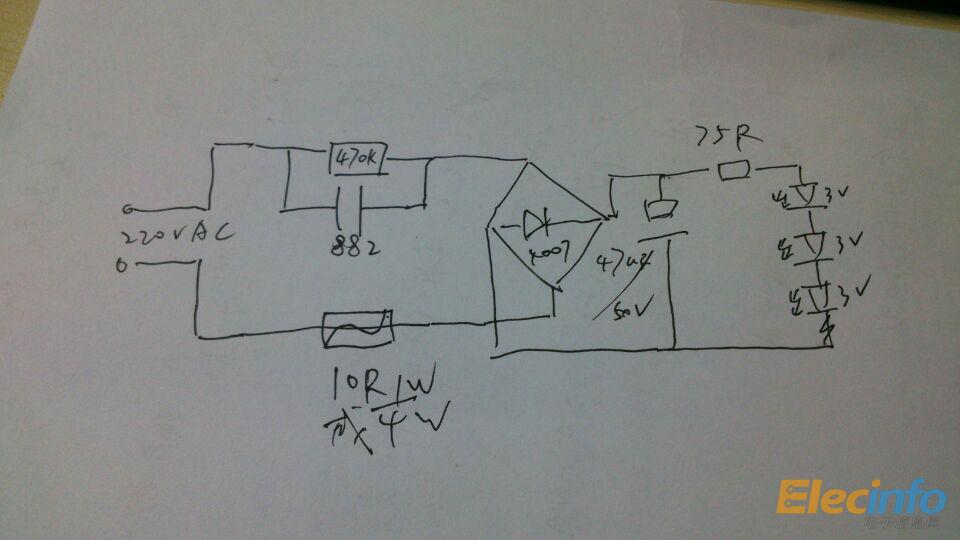

阻容降壓方案：很容易燒壞燈珠是怎么回事呢？特別是開關的時候易燒壞?。?！
10pcs全串/5730燈珠/80ma左右
求答！?。?
0
回復

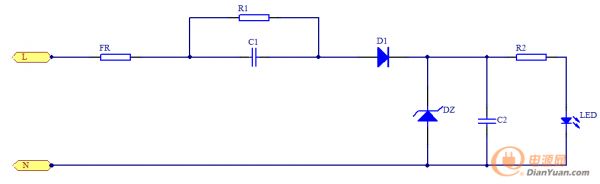

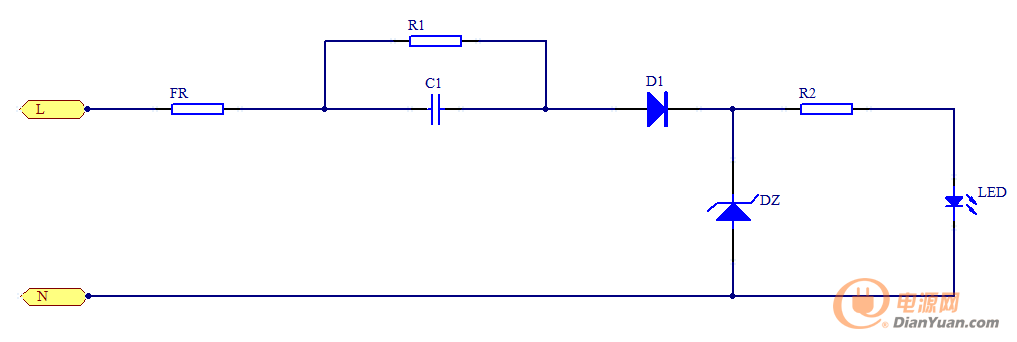

阻容降壓主要應用在小功率，小電流輸出LED燈具中，輸出電流20-40MA燈珠一般選用3014、3528、2835以及3535，60MA電流燈珠一般選用5630、5730燈珠，針對不同輸出電流主要由整流形式?jīng)Q定。如圖半橋整流阻容降壓電路
此電路主要注意事項以及主要器件計算：

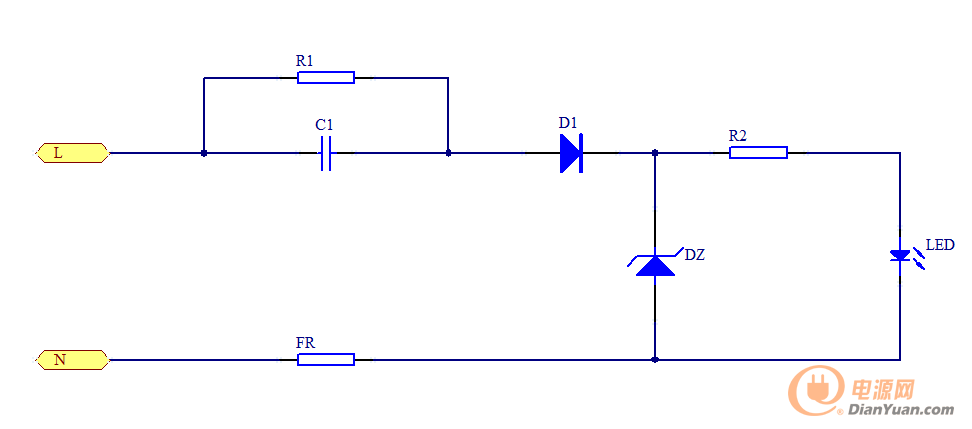

1，F(xiàn)R選取以及接法：保險電阻選用繞線型的電阻，一般阻值選用5R-20R,根據功耗一般選用10R繞線電阻，要求保險電阻接在火線上。
2，阻容降壓電容C1選?。?
根據輸出電流以及整流形式分兩種：1，全橋整流；2半橋整流（圖為半橋整流）
當輸入電壓為
對于全橋整流整流輸出電壓Uo=0.9Uin，半橋整流輸出電壓Uo=0.45Uin
所以Io=Uo*2*Pi*F*C1
電容耐壓值選取400V以上耐壓值，所以電容選取C1=Io/(2*Uo*Pi*F);其中F為交流頻率選取40Hz--60Hz
3，C1上面的放電電阻R1，其主要目的是在斷開220V交流輸入時，在規定的時間內泄放掉C1上面的電壓使其降為0.
放電時間R1C1大于（3-5）*0.1S，例當電容選取1uf/400v時電阻選取510K
4，穩壓二極管根據輸出電壓取值即可。

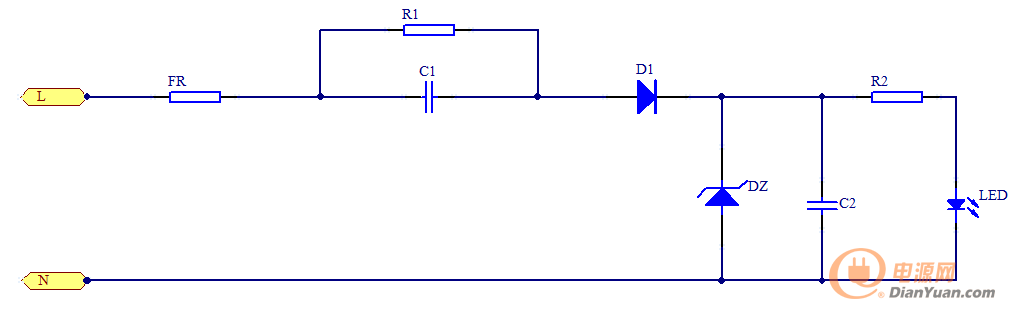

5，電容C2是濾除在輸入開始時浪涌電流的大小，其次是濾波整流作用；一般選2uf/400V--10uf/400V.
6，輸出限流電阻目的是浪涌電流保護，阻值選取在100R以內
0
回復
@常想一二
阻容降壓主要應用在小功率，小電流輸出LED燈具中，輸出電流20-40MA燈珠一般選用3014、3528、2835以及3535，60MA電流燈珠一般選用5630、5730燈珠，針對不同輸出電流主要由整流形式?jīng)Q定。如圖半橋整流阻容降壓電路 [圖片] 此電路主要注意事項以及主要器件計算： 1，F(xiàn)R選取以及接法：保險電阻選用繞線型的電阻，一般阻值選用5R-20R,根據功耗一般選用10R繞線電阻，要求保險電阻接在火線上。 2，阻容降壓電容C1選?。?nbsp; 根據輸出電流以及整流形式分兩種：1，全橋整流；2半橋整流（圖為半橋整流） 當輸入電壓為[圖片] 對于全橋整流整流輸出電壓Uo=0.9Uin，半橋整流輸出電壓Uo=0.45Uin 所以Io=Uo*2*Pi*F*C1 電容耐壓值選取400V以上耐壓值，所以電容選取C1=Io/(2*Uo*Pi*F);其中F為交流頻率選取40Hz--60Hz 3，C1上面的放電電阻R1，其主要目的是在斷開220V交流輸入時，在規定的時間內泄放掉C1上面的電壓使其降為0. 放電時間R1C1大于（3-5）*0.1S，例當電容選取1uf/400v時電阻選取510K 4，穩壓二極管根據輸出電壓取值即可。 5，電容C2是濾除在輸入開始時浪涌電流的大小，其次是濾波整流作用；一般選2uf/400V--10uf/400V. 6，輸出限流電阻目的是浪涌電流保護，阻值選取在100R以內
頂樓主，分享寶貴經驗，
