基于LM5025有源箝位正激250w電源調試

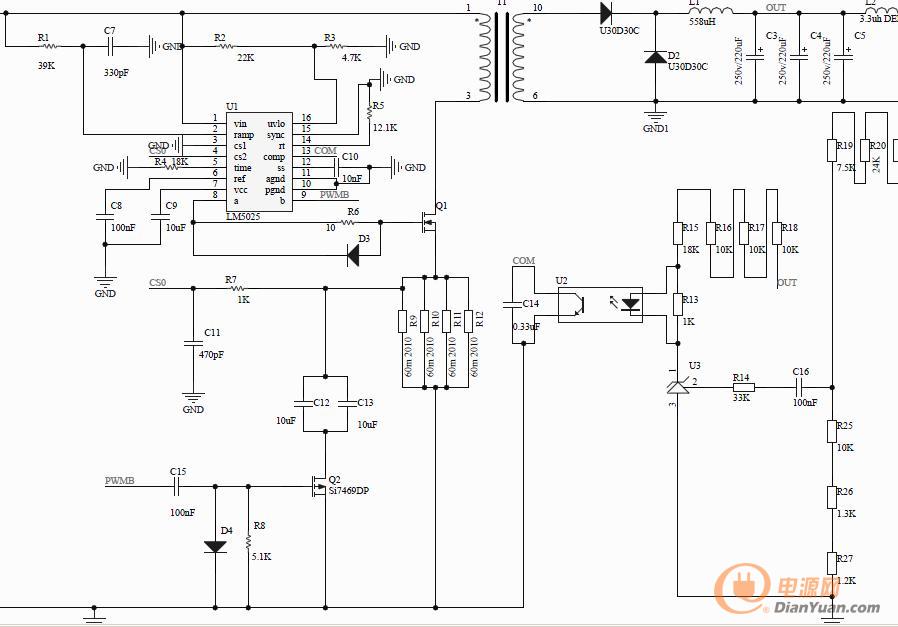

基于TI的有源箝位芯片LM5025有源箝位電源 輸入：DC (20v-32v) 輸出：DC (200v  1.25a)   現經調試發現輸出只能達到160v，占空比空載時極小，還請大家?guī)臀铱纯磫栴}出在哪？Schematic Prints.pdf

103

全部回復(37)
正序查看
倒序查看
2015-03-13 18:48

變壓器匝比多少？U3耐壓受得了嗎？

0
回復
2015-03-13 22:10

用SG3525不可以嗎

0
回復
st.you
LV.10
4
2015-03-14 17:26
看不出怎么鉗位的
0
回復
2015-03-15 14:34
昨天剛看見這芯片，怎么沒有看見箝位部分呢？
0
回復
eenipkow
LV.2
6
2015-03-16 13:48
@ymyangyong
變壓器匝比多少？U3耐壓受得了嗎？

變比達到1:15，2極管選用1200v的受的了

0
回復
eenipkow
LV.2
7
2015-03-16 13:50
@st.you
看不出怎么鉗位的
有源箝位的Q1，Q2開關管，箝位部分波形很好，就是電壓不準。
0
回復
eenipkow
LV.2
8
2015-03-16 13:52
@皇甫仁和
昨天剛看見這芯片，怎么沒有看見箝位部分呢？

Q2就是箝位用的 與初級電感諧振，谷點閉合或者開啟，波形都很好！

0
回復
st.you
LV.10
9
2015-03-16 13:52
@eenipkow
有源箝位的Q1，Q2開關管，箝位部分波形很好，就是電壓不準。
你確定你畫的圖是正確的？
0
回復
eenipkow
LV.2
10
2015-03-16 13:53
@eenipkow
變比達到1:15，2極管選用1200v的受的了
u3是輸出200v分壓！
0
回復
eenipkow
LV.2
11
2015-03-16 13:57
@liaodeqing18
用SG3525不可以嗎

沒有用過你說的這款芯片，lm5025是TI的FAE推薦的。

0
回復
eenipkow
LV.2
12
2015-03-16 13:58
@st.you
你確定你畫的圖是正確的？

就是自己找不出毛病，圖紙得到TI的fae確認，應該問題不大！

0
回復
eenipkow
LV.2
13
2015-03-16 14:00
@eenipkow
沒有用過你說的這款芯片，lm5025是TI的FAE推薦的。
這個圖是典型的正激低邊箝位，還請您仔細核對下。
0
回復
eenipkow
LV.2
14
2015-03-16 14:00
@eenipkow
就是自己找不出毛病，圖紙得到TI的fae確認，應該問題不大！
這個圖是典型的正激低邊箝位，還請您仔細核對下
0
回復
st.you
LV.10
15
2015-03-16 14:07
@eenipkow
這個圖是典型的正激低邊箝位，還請您仔細核對下
鉗位電容你確定是要接到CS取樣電阻上去？
0
回復
eenipkow
LV.2
16
2015-03-16 15:57
@st.you
鉗位電容你確定是要接到CS取樣電阻上去？

對的

0
回復
eenipkow
LV.2
17
2015-03-16 16:00
@eenipkow
對的
這個箝位在主開關管斷開是工作，這個原理圖現在肯定沒有錯，因為我看很多文獻軍用電源都是這個圖紙，就是輸出電壓沒這么高。
0
回復
st.you
LV.10
18
2015-03-16 16:02
@eenipkow
這個箝位在主開關管斷開是工作，這個原理圖現在肯定沒有錯，因為我看很多文獻軍用電源都是這個圖紙，就是輸出電壓沒這么高。
你的圖明顯是錯的，如果這個圖FAE看不出問題，那FAE就是個混飯吃的。
0
回復
eenipkow
LV.2
19
2015-03-16 16:14
@st.you
你的圖明顯是錯的，如果這個圖FAE看不出問題，那FAE就是個混飯吃的。

還請指出錯在哪？暫且不說人家fae有沒有有錯。

0
回復
st.you
LV.10
20
2015-03-16 16:32
@eenipkow
還請指出錯在哪？暫且不說人家fae有沒有有錯。
你這個電路無法實現有源鉗位。
0
回復
eenipkow
LV.2
21
2015-03-16 16:38
@st.you
你這個電路無法實現有源鉗位。

你的意思把C12，C13上端接到變壓器的3腳？

0
回復
st.you
LV.10
22
2015-03-16 17:08
@eenipkow
你的意思把C12，C13上端接到變壓器的3腳？
電路是你設計的，每個元件的功能你總清楚吧？
0
回復
jianyedin
LV.9
23
2015-03-16 17:10
@eenipkow
你的意思把C12，C13上端接到變壓器的3腳？
就是這樣，要接到變壓器3腳
0
回復
eenipkow
LV.2
24
2015-03-16 17:19
@jianyedin
就是這樣，要接到變壓器3腳
接下面因為mos不是理想的，個人感覺問題出在反饋上面，這個計算諧振的時候要把mos寄生電容算到里面去，開關波形和計算還算吻合，接上面參數可能要改點。
0
回復
st.you
LV.10
25
2015-03-16 17:26
@eenipkow
接下面因為mos不是理想的，個人感覺問題出在反饋上面，這個計算諧振的時候要把mos寄生電容算到里面去，開關波形和計算還算吻合，接上面參數可能要改點。
接下面是因為MOS不理想？有點扯啊。匝比多少？最大的D限制在多少？
0
回復
eenipkow
LV.2
26
2015-03-16 17:29
@st.you
接下面是因為MOS不理想？有點扯啊。匝比多少？最大的D限制在多少？
匝比3:45，d限制在56%
0
回復
st.you
LV.10
27
2015-03-16 17:37
@eenipkow
匝比3:45，d限制在56%
占空比要么加大，要么匝數比改大。
0
回復
kaiwang1211
LV.1
28
2016-11-10 07:19
鉗位接的不對
0
回復
Luckycwx
LV.1
29
2017-12-16 21:21
@eenipkow
有源箝位的Q1，Q2開關管，箝位部分波形很好，就是電壓不準。

你能不能給我發個波形我看一下，我也在研究這個我的郵箱是tssycwx@163.com.非常感謝

0
回復
Luckycwx
LV.1
30
2017-12-17 18:53
@eenipkow
變比達到1:15，2極管選用1200v的受的了

我這樣搭出來，管子比較燙，咋解決

0
回復
Luckycwx
LV.1
31
2017-12-17 19:16
@eenipkow
還請指出錯在哪？暫且不說人家fae有沒有有錯。
R9,R10,R11你是咋算的，我咋看著那么大
0
