QX5252F 普通1.2V（鎳氫鎳鎘電池通用） 最早一批生產的廠家，市面多數假冒偽劣，請認準泉芯牌子！有驚爆價格哦，50W起訂0.065
1，外圍元器件少，由色環電感控制電流（IC+電感）
2，可做大電流輸出，只需加一個電感和電容（IC+電容+電感）
3，放電曲線較為平滑（如圖一）
4，帶過放保護，
5，封裝形式：SOT23-5,TO-94
QX252_01_一節干電池LED草坪燈方案_V01.pdf
QX5255C【原理圖】 DEMO電路原理圖 20140814.pdf
QX5255C【PCB】DEMO PCB LAYOUT圖 20140814.pdf
QX5252_DS03EN.pdfQX1803有效節約加工及電子系統成本
通過改變輸出電流的曲線，
即由原來的平坦下降改成線性下降，
并滿足初始流明和工作時間的要求。
以進一步節約太陽能電池片的面積和電池的容量。
最終達到大幅度降低成本的目的
QX5259C有效節約加工及電子系統成本
1，高效率>85%(內部集成肖特基二極管）
2，貼片封裝節約加工成本
3，電阻控制輸出電流精度，生產一致性好
4，電池電量和太陽能電池片面積都減小，大大節約系統
成本1.2V高于傳統草坪燈12-15%
1.0V高于傳統草坪燈20-30%
QX5259B【DEMO】Schemetci 20140818.pdf

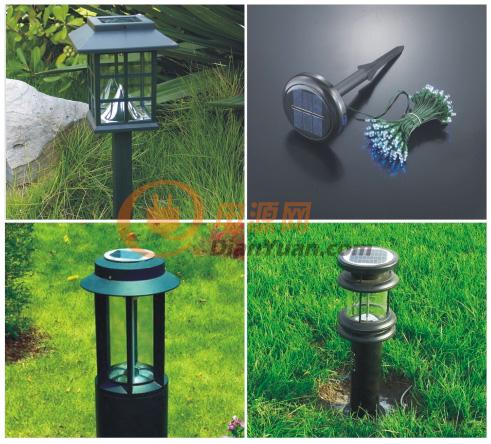

QX5255時控草坪燈IC
1，工作模式由開關選擇，LED電流大小由外接電阻設定
2，模式一：夜間前5小時LED按1 倍電流工作，后5小時LED 按0.5 倍電流工作，然后關斷。
3，模式二：夜間前 6 小時LED 按1.25 倍電流工作，然后關斷。
4，高效率>85%
(2014-8-18)【PDF預覽】QX5255C DEMO電路原理圖.pdf
QX2306恒壓輸出草坪燈IC 可以接MCU調光
1，可配合MCU進行調光調模式
2，低功耗（靜態電流：13uA），高效率（最高效率：92%）
3，可選輸出電壓：1.9V～3.3V，恒壓輸出，可適用七彩草坪燈
4，低啟動電壓：0.65V
QX2306L XXX封裝形式T：SOT23F：SOT23-5E：SOT89-3TO：TO92
輸出電壓19：1.9V26：2.6V…33：3.3V
QX2306D一節（兩節）干電池輸入的單個LED升壓恒流驅動方案20141014.pdf
其他相關產品信息，敬請期待或聯系作者
以下方案因為格式支持問題不全，需要全部方案請加QQ：2471158555/2817776868或者留下您的郵箱或者QQ
