關于IRS24531的問題
我發現壇里很少關于IRS24531的貼子，是不是大家都不喜歡用這個IC呀，我按手冊組建了個最簡單的工作條件，IC和場管都用15V供電，但輸出的波形幅度只有5V，接上變壓器之后點空比跌成尖波去了，請教下有沒有大俠能幫我看看到底哪出問題了
全部回復(17)
正序查看
倒序查看
@BillAJ

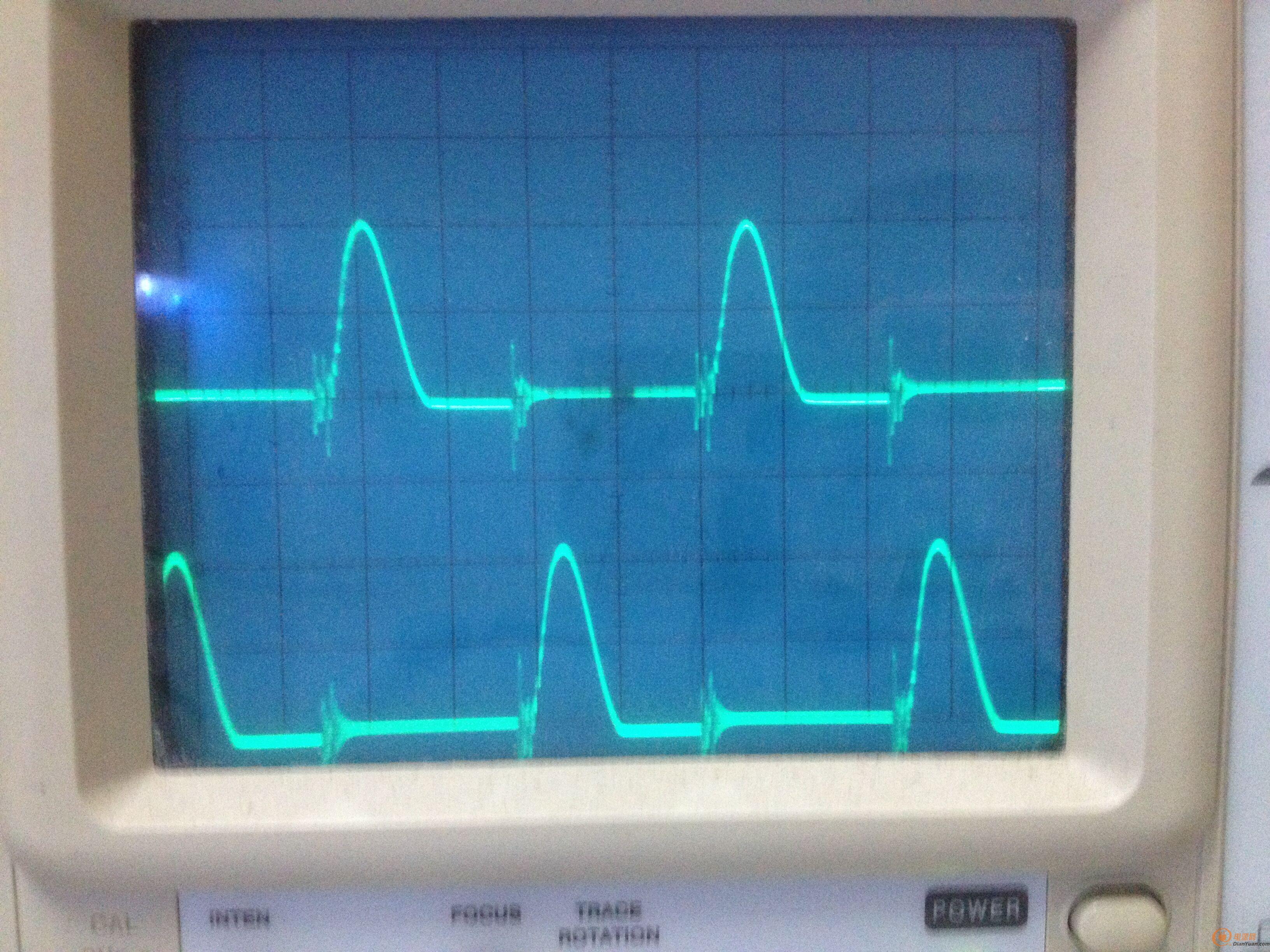

不接變壓器就跟第一幅圖的上面的波形一樣，接10K電阻就跟第一幅圖下面的波形一樣，拉我變壓器就跟第二幅圖一樣，但是我在想為什么這個波形不不15V的幅度而是5V，是不是這IC本來就這樣，但又沒查到有人做過這個，一時拿不準，按道理15V供電應該有15V幅度的方波才對的，請指教，謝謝
IC的輸出應該不會那么低的，估計是低級錯誤，比如，原理圖跟實際的不一樣，又或者是元件短路一類的。
0
回復
@st.you
IC的輸出應該不會那么低的，估計是低級錯誤，比如，原理圖跟實際的不一樣，又或者是元件短路一類的。
剛開始看到輸出波形只有5V的幅度時我者也懷疑是哪接錯了的，檢查過好幾次，沒發現哪短路，畢竟就幾對管，線路也不太復雜，檢查幾次后我就放棄從這方面入手了，因?yàn)椴唤訄?chǎng)管時Ho和Vs的輸出波形都有點怪，晚上我回去了上圖，卻一直沒找到有人搞這個IC，所以我一直懷疑是輸出波形的問題
