為啥我的三極管燙得歷害？

1

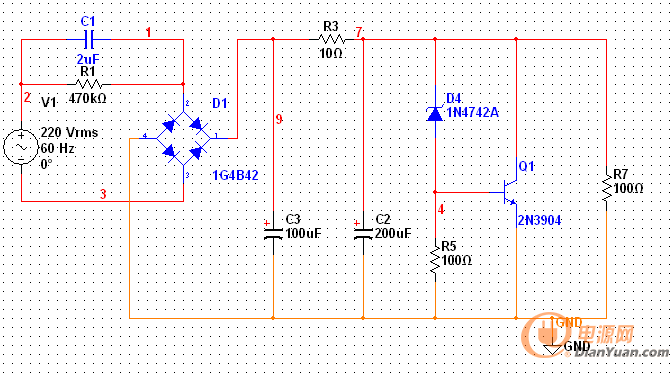

這是一個阻容降壓的電路，在帶上負載時，三極管沒事，但是將負載斷開后，三極管燙得歷害，實際上流過三極管的電流也就120mA左右，這個三極管怎么也有好幾百mA的容量吧？不知為什么會這樣，求高人指點一下。將三極管換成MOS管照樣MOS管也燙得歷害。

全部回復(10)
正序查看
倒序查看
huhongli
LV.2
2
2015-04-18 23:42
120mA*12.6V=1.512W,   0.5W的三極管能不發熱嗎？
0
回復
2015-04-19 10:03
@huhongli
120mA*12.6V=1.512W,  0.5W的三極管能不發熱嗎？

但我用FDD8796的MOS管也照樣發射嚴重啊？TO-252封裝，我又改成882三極管，TO-126封裝的，也發熱嚴重。我先懷疑基極驅動電流不夠，最后我改了一下基極的電阻，也是一樣的發熱。

0
回復
huhongli
LV.2
4
2015-04-19 12:36
@美女能使狗推磨
但我用FDD8796的MOS管也照樣發射嚴重?。縏O-252封裝，我又改成882三極管，TO-126封裝的，也發熱嚴重。我先懷疑基極驅動電流不夠，最后我改了一下基極的電阻，也是一樣的發熱。

并幾個1W的穩壓管分流就行了。這個前面相當于恒流源，負載斷開時，這1.5W的功率必須得消耗掉，不管是三極管或者mos管，都得發熱。

0
回復
2015-04-19 16:42
@huhongli
并幾個1W的穩壓管分流就行了。這個前面相當于恒流源，負載斷開時，這1.5W的功率必須得消耗掉，不管是三極管或者mos管，都得發熱。

考慮過你說的并三個穩壓管的方法，我怕并的穩壓管怕萬一導通時間有差異，只要擊穿一個管子，擊它的就離擊穿不遠了。想用一個2W的穩壓管，但是算起來流過穩壓管的電流都有1W多，怕2W的也過不了，好象沒有3W的穩壓管。

0
回復
huhongli
LV.2
6
2015-04-19 17:28
@美女能使狗推磨
考慮過你說的并三個穩壓管的方法，我怕并的穩壓管怕萬一導通時間有差異，只要擊穿一個管子，擊它的就離擊穿不遠了。想用一個2W的穩壓管，但是算起來流過穩壓管的電流都有1W多，怕2W的也過不了，好象沒有3W的穩壓管。

你說的對，穩壓管不宜并聯使用，但是可以用幾個低壓的串起來使用，分散功耗。

0
回復
huhongli
LV.2
7
2015-04-19 17:29
@美女能使狗推磨
考慮過你說的并三個穩壓管的方法，我怕并的穩壓管怕萬一導通時間有差異，只要擊穿一個管子，擊它的就離擊穿不遠了。想用一個2W的穩壓管，但是算起來流過穩壓管的電流都有1W多，怕2W的也過不了，好象沒有3W的穩壓管。
你說的對，穩壓管不宜并聯使用，但可以用多個低壓的串起來，分散功耗。
0
回復
zhq465
LV.4
8
2015-04-20 09:35
并聯穩壓電路是靠那個電源調整管與負載分流來調節電壓的，負載電流小了，管子的電流就大，就會發熱。這個和串聯穩壓電路剛好相反。
0
回復
2015-04-20 10:01
已經被添加到社區經典圖庫嘍
http://www.e-ticket.cn/bbs/classic/
0
回復
2015-04-20 10:23
0
回復
2015-04-20 15:14
@huhongli
你說的對，穩壓管不宜并聯使用，但可以用多個低壓的串起來，分散功耗。

如果我輸出12V/138mA的電流。用三個3V/1W的二極管串聯，功率會加大嗎？功率串聯是增大嗎？這一塊我還沒聽說過。不知功率串聯是加大還是減小。
