SL8002 是一款高效率，降壓型高亮度LED 燈恒流驅動芯片。內置100V/2A功率MOS 管，尤其適合寬輸入電壓范圍的LED 驅動。SL8002 采用固定關斷時間的峰值電流控制方式，其工作頻率最高可達1MHz，可使外部電感和濾波電容體積減小，效率提高，節省PCB 面積。關斷時間最小為620ns，并可通過外部電容進行調節，工作頻率也可根據用戶要求進行調節。在EN端加PWM 信號，可調節LED 燈的亮度。SL8002 通過調節外置電流檢測電阻的阻值來設置流過LED 燈的電流，從而設置LED 燈的亮度，流過LED 燈的電流可從幾十毫安到1.5 安培變化。
SL8002 采用MSOP-8/PP 封裝。
散熱片內置接SW 腳。
特點
| 類型 | 驅動IC | 品牌 | CHIPOWN | 型號 | PN8317 | 功率 | 42W | 用途 | LED驅動控制芯片 | 封裝 | DIP-7 |

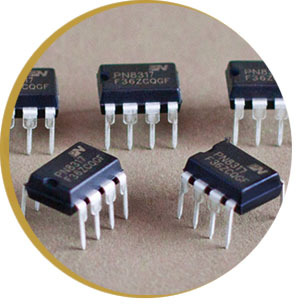

led專用驅動芯片
型號:PN8317
一、產品應用
二、概述 led專用驅動芯片- PN8317包括高精度的準諧振恒流控制器及功率MOSFET，專用于高可靠、高效率、單電感、極精簡外圍元器件的非隔離中小功率LED照明。PN8137采用BUCK電路構架，工作在臨界導通模式，采用了快速DMOS自供電的專利技術可節省高壓啟動電阻。該芯片提供了極為全面的自恢復保護功能，包含逐周期過流保護、開環保護、過溫保護、CS電阻開短路保護和LED開短路保護等，內置高壓啟動電路和極低的芯片功耗有助于較高的工作效率。在恒流模式下，電流和輸出功率可通過CS腳的RS電阻進行調節。
三、特性
|
◆內置530V高雪崩能力的功率MOSFET◆內置高壓啟動電路可節省外部啟動電阻◆快速自供電專利技術無需外加供電回路◆±3%LED恒流精度◆恒流輸出值可調◆1%線電壓補償精度◆優異全面地保護功能 過溫保護（OTP） 逐周期過流保護（OCP） LED開/短路保護 安全自動恢復模式 CS電阻開/短路保護 |
四、應用領域
LED日光燈 LED平板燈

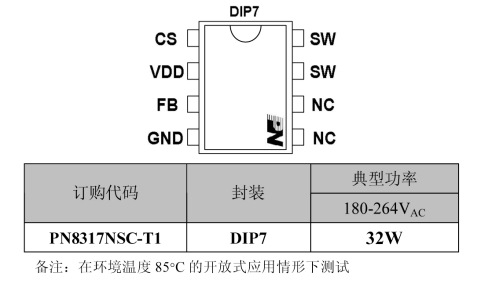

五、封裝/訂購信息

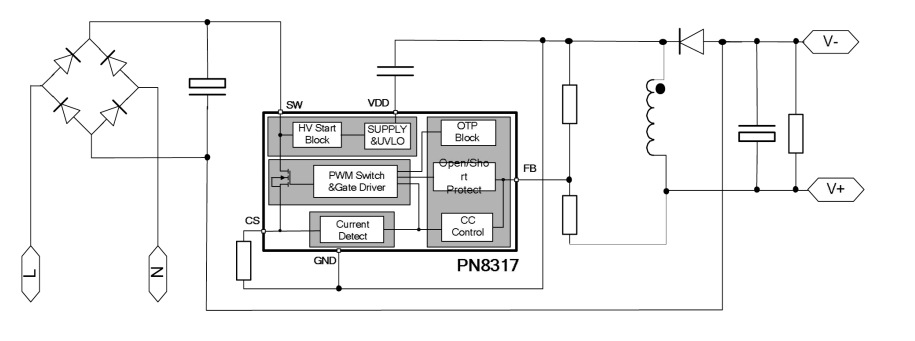

六、典型應用電路
