求助求助~~! 製作的逆變器問題 (利用EGS002) 有線路圖

大神們你們好~~!

小弟要製作一個逆變器12V/220V 正弦波輸出

小弟跟著線路圖接線，

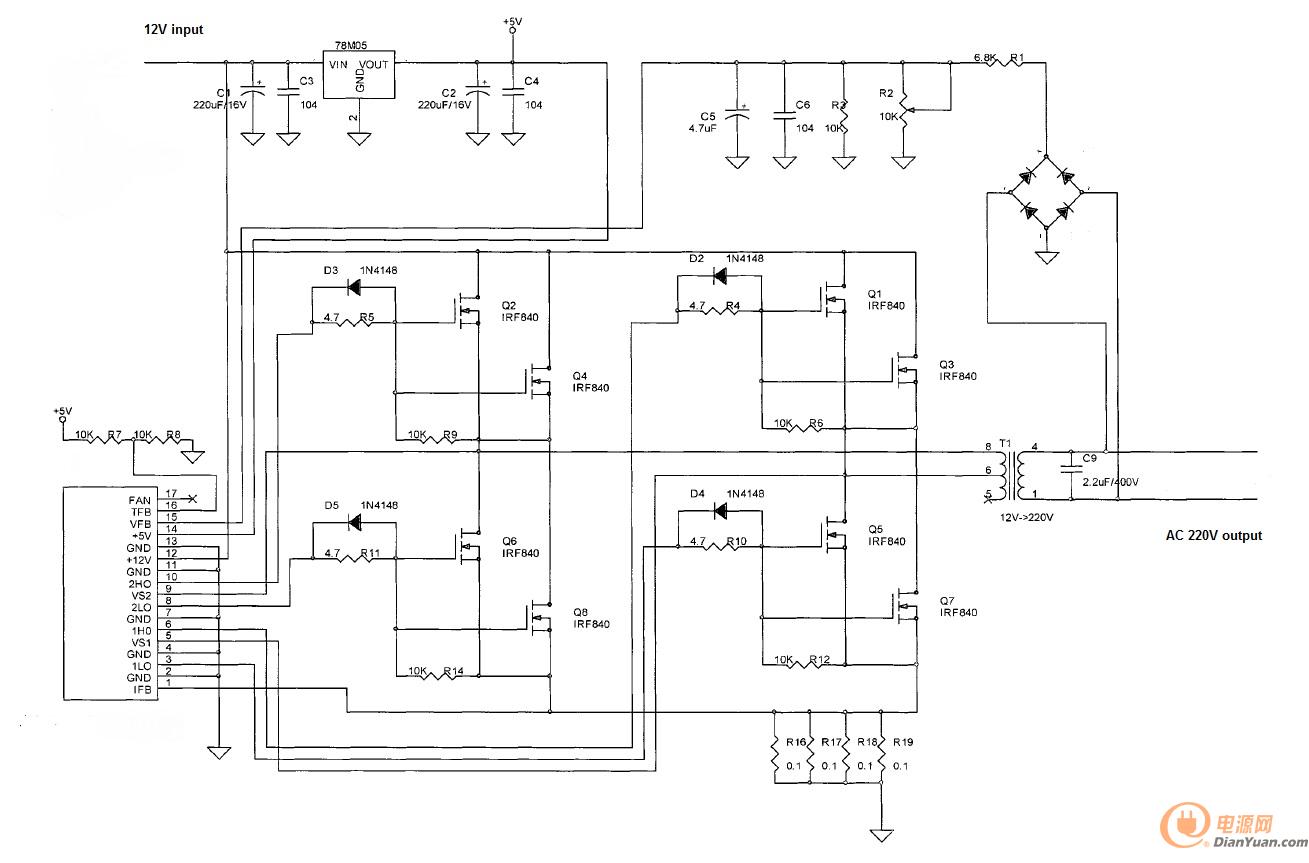

跟據線路圖( 附件)
我在變壓器的低壓位置量度，
圖中的8號對接地 = 6v 交流   ( 變壓器)
圖中的6號對接地 = 6v交流   ( 變壓器)
8號對6號有7v 交流

在高壓位置量度，
圖中的 4號對接地 = 110v 交流   ( 變壓器)
圖中的 1號對接地 = 110v 交流   ( 變壓器)
4號對1號也是100v交流
但經過D1整流後，
卻得出 正極 對接地= 100V 直流~~

請問到底是什麼原因??  應該怎樣才能有220V 交流輸出


謝謝!!!



1429151553-67700

1429151553-67700

全部回復(17)
正序查看
倒序查看
2015-04-26 14:11
把你那個變壓器換了，換成6V-220V的變壓器，就輸出220V了
0
回復
2015-04-26 23:59
@斌520
把你那個變壓器換了，換成6V-220V的變壓器，就輸出220V了

剛剛跟你的指示換了變壓器但都是只有100V



後來的調了一下R2 的 10K可變電阻

電壓升壓時就把旁邊的6.8K 電阻燒毀了



現在換了100K電阻



得出以下數值:


在高壓位置量度，
圖中的 4號對接地 = 246v 交流   ( 變壓器)
圖中的 1號對接地 = 247v 交流   ( 變壓器)



這樣對嗎????



當4號對1號時....卻只有2.5V.....



請幫幫忙

0
回復
2015-04-27 06:33
@steve_yu_chan
剛剛跟你的指示換了變壓器但都是只有100V 後來的調了一下R2的10K可變電阻電壓升壓時就把旁邊的6.8K電阻燒毀了 現在換了100K電阻 得出以下數值: 在高壓位置量度，圖中的4號對接地=246v交流  (變壓器)圖中的1號對接地=247v交流   (變壓器) 這樣對嗎???? 當4號對1號時....卻只有2.5V..... 請幫幫忙[圖片]
你不會是打錯直流檔測交流了吧？
0
回復
2015-04-27 07:37
@我系河邊草
你不會是打錯直流檔測交流了吧？



不會不會~~~

0
回復
2015-04-27 10:02
@steve_yu_chan
 不會不會~~~[圖片]
才注意到你的圖有誤，不知是誰給你的圖紙？這個6.8K數值太小，換成68K-200K就好了。穩壓反饋回路是用R1與R2來限壓限流，R1小了，電壓值就高逆變器拼命的拉低電壓。所以你的輸出老是很低。由于電流過大，所以會燒R1電阻也可能是燒R2
0
回復
2015-04-27 10:08
已經被添加到社區經典圖庫嘍
http://www.e-ticket.cn/bbs/classic/
0
回復
2015-04-27 13:54
@斌520
才注意到你的圖有誤，不知是誰給你的圖紙？這個6.8K數值太小，換成68K-200K就好了。穩壓反饋回路是用R1與R2來限壓限流，R1小了，電壓值就高逆變器拼命的拉低電壓。所以你的輸出老是很低。由于電流過大，所以會燒R1電阻也可能是燒R2
請問如果我調整可變電阻就可以提升輸出電壓嗎???
0
回復
2015-04-27 13:54
@電源網-fqd
已經被添加到社區經典圖庫嘍http://www.e-ticket.cn/bbs/classic/
謝謝你~!
0
回復
2015-04-27 22:09
@steve_yu_chan
請問如果我調整可變電阻就可以提升輸出電壓嗎???
可以
0
回復
2015-04-28 07:38
@斌520
可以

謝謝指導

已經將6.8K 換成100K

調可變電阻...電壓已升至221V了.....





0
回復
強輝兄1
LV.4
12
2015-04-28 22:53
@steve_yu_chan
謝謝你~!

繁體字？

0
回復
2015-04-29 08:26
@斌520
才注意到你的圖有誤，不知是誰給你的圖紙？這個6.8K數值太小，換成68K-200K就好了。穩壓反饋回路是用R1與R2來限壓限流，R1小了，電壓值就高逆變器拼命的拉低電壓。所以你的輸出老是很低。由于電流過大，所以會燒R1電阻也可能是燒R2

不好意思.....

我昨晚遇到新問題了.....

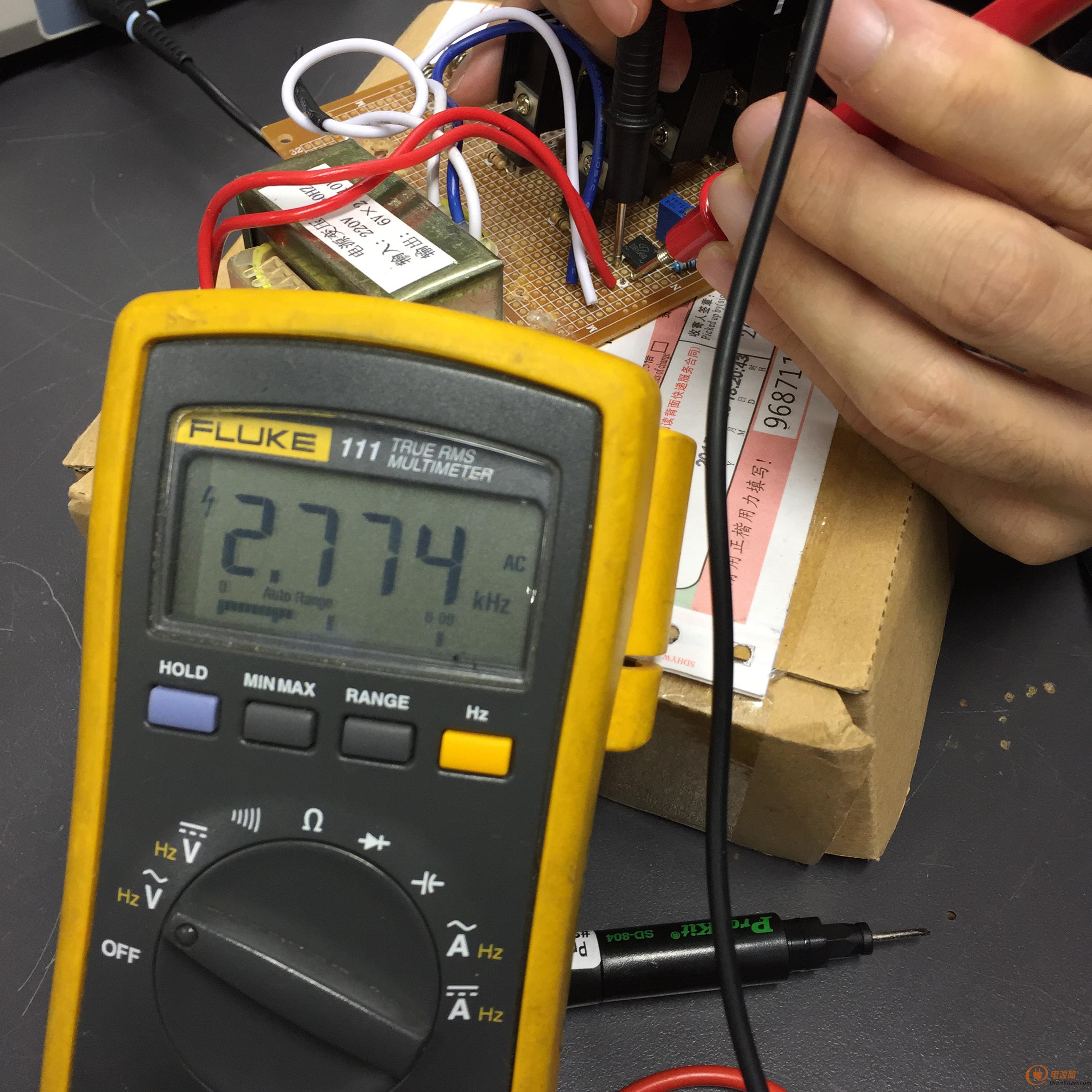

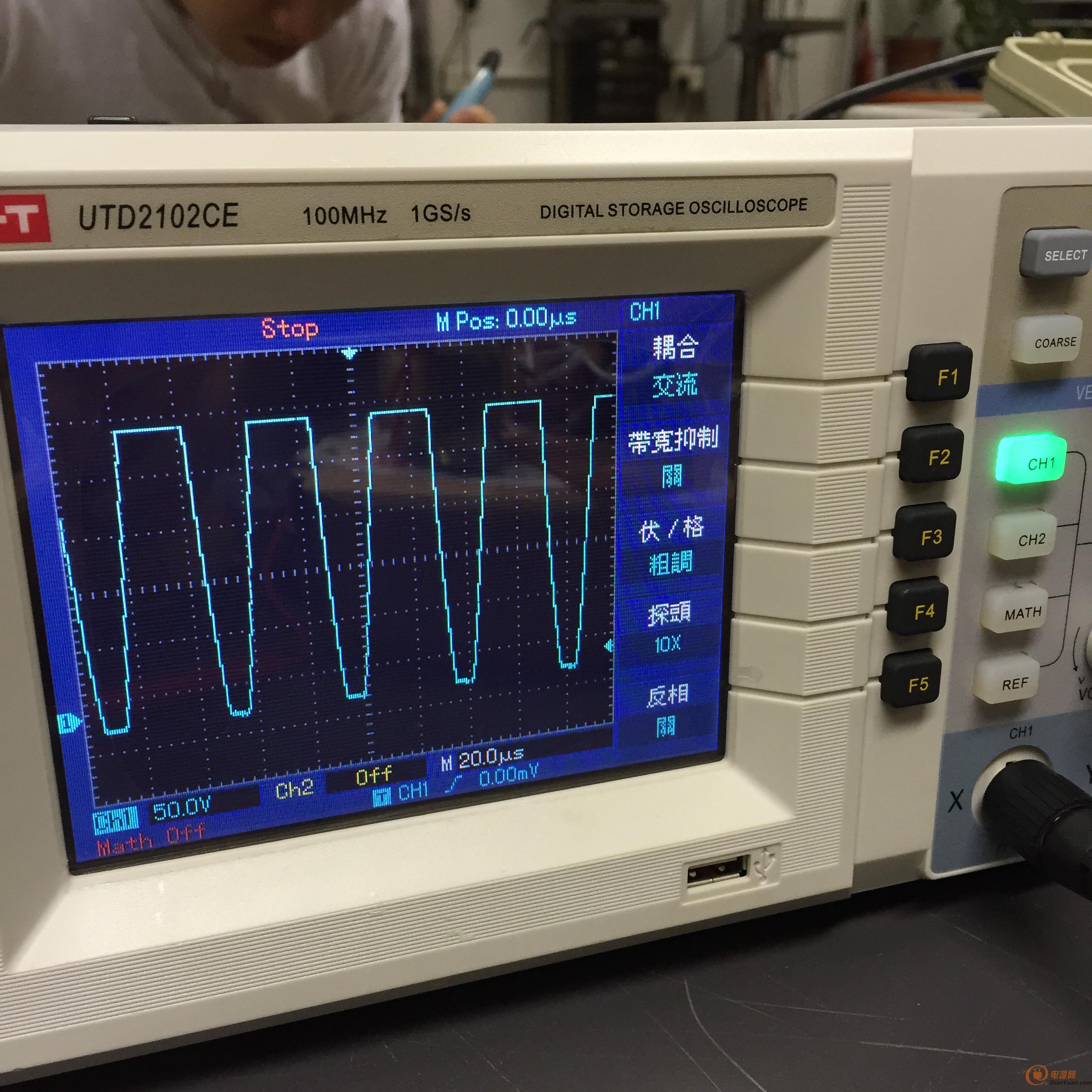

這是線路輸出沒有連接電容的波形，卻量度出220V 交流、超高的頻率 2.7K Hz

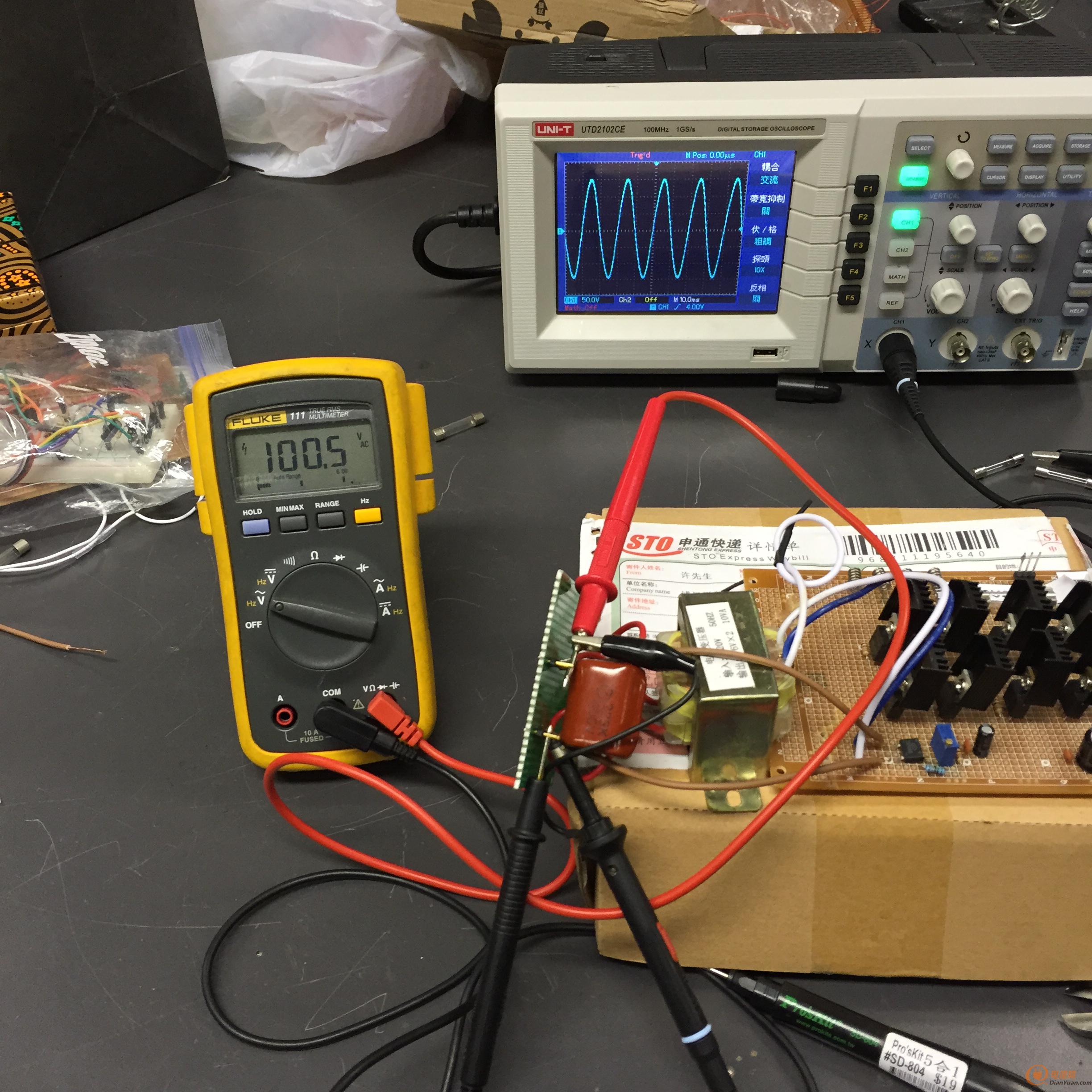

加了電容後，正弦波出現了，但電壓下降至100V



為什麼?  我應該怎樣解決



請幫幫忙



0
回復
2015-04-29 10:40
@steve_yu_chan
不好意思.....我昨晚遇到新問題了.....[圖片][圖片] 這是線路輸出沒有連接電容的波形，卻量度出220V交流、超高的頻率2.7KHz [圖片] 加了電容後，正弦波出現了，但電壓下降至100V 為什麼? 我應該怎樣解決 請幫幫忙[圖片]
可能變壓器容量太小，你減少電容容量試試，看電壓有沒有上升。
0
回復
coolfish931
LV.1
15
2015-05-05 09:51
問下樓主，你這個變壓器做起來有什么特殊的地方嗎？這個電路帶負載能力怎么樣呢？我也想用這個電路，就是變壓器還沒做
0
回復
2015-05-10 09:14
@steve_yu_chan
不好意思.....我昨晚遇到新問題了.....[圖片][圖片] 這是線路輸出沒有連接電容的波形，卻量度出220V交流、超高的頻率2.7KHz [圖片] 加了電容後，正弦波出現了，但電壓下降至100V 為什麼? 我應該怎樣解決 請幫幫忙[圖片]
如果以前原電路能夠正常輸出220V，現在再出現這樣的問題。你要檢查電容是否擊穿失效和變壓器次極有沒有燒壞匝間短路現象
0
回復
2015-05-12 10:56
@coolfish931
問下樓主，你這個變壓器做起來有什么特殊的地方嗎？這個電路帶負載能力怎么樣呢？我也想用這個電路，就是變壓器還沒做

對不起.....我不明白什麼是"做變壓器"

我是淘寶回來的...10W

0
回復
coolfish931
LV.1
18
2015-05-13 08:35
@steve_yu_chan
對不起.....我不明白什麼是"做變壓器"我是淘寶回來的...10W
你這個功率比較小，我想做個大的，所以沒法直接買，需要到變壓器廠制作，所以才問看繞制的時候有沒有啥需要注意的，交代給變壓器廠一下
