關于LLC電路L6599IC問題

QQ圖片20150430085022

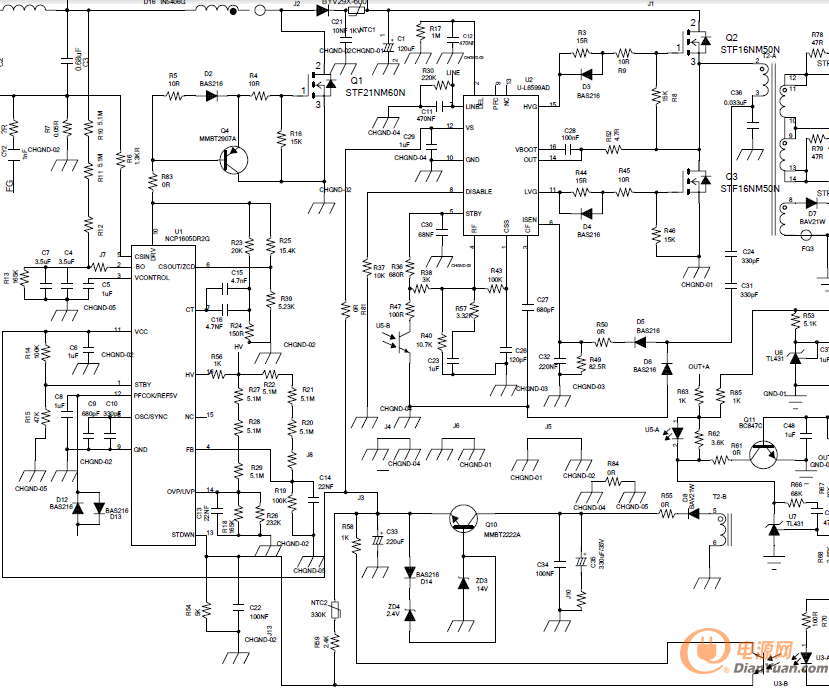

如圖：上端MOS Q2柵極電壓滿載時（OUTPUT24V8A）電壓達到200多伏，示波器測試峰峰值竟然達到400多，資料上說是懸浮電壓，但炸了兩次管，都是這個Q2擊穿了，懷疑就是這個原因。哪位前輩能講解一下嗎？

全部回復(5)
正序查看
倒序查看
2015-04-30 09:46

Q2的VGS如果達到200多V，MOSFET早就掛了。

先看看LLC的電流波形和工作頻率跟你想象是是不是一樣的。

0
回復
2015-04-30 09:59
已經被添加到社區經典圖庫嘍
http://www.e-ticket.cn/bbs/classic/
0
回復
colinghui
LV.4
4
2015-04-30 13:52
@417zhouge
Q2的VGS如果達到200多V，MOSFET早就掛了。先看看LLC的電流波形和工作頻率跟你想象是是不是一樣的。
這是接手的案子，所以頻率范圍不清楚，公司也沒有電流探頭。實際電路Q1 S端串了檢流電阻，用電壓探頭測試了，波形很亂，看不出什么東西
0
回復
2015-04-30 17:26
@colinghui
這是接手的案子，所以頻率范圍不清楚，公司也沒有電流探頭。實際電路Q1S端串了檢流電阻，用電壓探頭測試了，波形很亂，看不出什么東西
在諧振電容到地之間串聯0.1左右的個電流檢測電阻，就可以看諧振電流的波形了。
0
回復
colinghui
LV.4
6
2015-06-17 10:15
@417zhouge
在諧振電容到地之間串聯0.1左右的個電流檢測電阻，就可以看諧振電流的波形了。

這個問題竟然是同步整流電路的問題。糾結加慚愧！
