#include

#include

#include

#define uint unsigned int  //預定義一下

#define uchar unsigned char sbit rs=P2^3;    //1602的數據/指令選擇控制線

sbit wr=P2^4;

sbit en=P2^5;

sbit dacv=P2^6;

sbit key1 = P2^0;

sbit key2= P2^1;

sbit key3 = P2^2;

sbit key4 = P2^7;

sbit cs1 = P3^2;

sbit wr1 = P3^3;

sbit daci=P3^0;

sbit cs2=P3^4;

sbit wr2=P3^5;

sbit xuan=P3^1;

uchar code table[]="V and I Value";

float val,val1;

tablel  void delay(uint n)       //延時函數

{     uint x,y;       for(x=n;x>0;x--)          for(y=110;y>0;y--);}

void lcd_wcom(uchar com)  //1602寫命令函數

{     rs=0;            //選擇指令寄存器

P1=com;            //把命令字送入P2

delay(5);            //延時一小會兒，讓1602準備接收數據

en=1;  delay(5);           //使能線電平變化，命令送入1602的8位數據口

 en=0; }

void lcd_wdat(uchar dat)        //1602寫數據函數

 {     rs=1;        //選擇數據寄存器

 P1=dat;        //把要顯示的數據送入P2

delay(5);        //延時一小會兒，讓1602準備接收數據

 en=1;

 delay(5);       //使能線電平變化，數據送入1602的8位數據口

  en=0;}

void lcd_init()              //1602初始化函數

{     wr=0;    en=0;    lcd_wcom(0x38);       //8位數據，雙列，5*7字形

 lcd_wcom(0x0f);      //開啟顯示屏，關光標，光標不閃爍

 lcd_wcom(0x0c);    //顯示地址遞增，即寫一個數據后，顯示位置右移一位

 lcd_wcom(0x01);    //清屏

}

void displayv(uchar k1,k2,k3,k4)   //顯示子函數

{lcd_wcom(0x80+0x40);lcd_wdat('T');lcd_wcom(0x80+0x41);lcd_wdat('h');lcd_wcom(0x80+0x42);lcd_wdat('e');lcd_wcom(0x80+0x43);lcd_wdat('V');lcd_wcom(0x80+0x44);lcd_wdat('i');lcd_wcom(0x80+0x45);lcd_wdat('s');lcd_wcom(0x80+0x46);lcd_wdat(':');lcd_wcom(0x80+0x47);lcd_wdat(0x30+k1);lcd_wcom(0x80+0x48);lcd_wdat(0x30+k2);lcd_wcom(0x80+0x49);lcd_wdat('.');lcd_wcom(0x80+0x4A);lcd_wdat(0x30+k3);lcd_wcom(0x80+0x4B);lcd_wdat(0x30+k4);lcd_wcom(0x80+0x4C);lcd_wdat('V');}

void displayi(uchar f1,f2,f3,f4)   //顯示子函數

{lcd_wcom(0x80+0x40);lcd_wdat('T');lcd_wcom(0x80+0x41);lcd_wdat('h');lcd_wcom(0x80+0x42);lcd_wdat('e');lcd_wcom(0x80+0x43);lcd_wdat('I');lcd_wcom(0x80+0x44);lcd_wdat('i');lcd_wcom(0x80+0x45);lcd_wdat('s');lcd_wcom(0x80+0x46);lcd_wdat(':');lcd_wcom(0x80+0x47);lcd_wdat(0x30+f1);lcd_wcom(0x80+0x48);lcd_wdat('.');lcd_wcom(0x80+0x49);lcd_wdat(0x30+f2);lcd_wcom(0x80+0x4A);lcd_wdat(0x30+f3);lcd_wcom(0x80+0x4B);lcd_wdat(0x30+f4);lcd_wcom(0x80+0x4C);lcd_wdat('A');}

void dianya()

{uint k1,k2,k3,k4,a; cs1=0; wr1=0; { dacv=1; P0=val;  if(key1== 0)   {val=0; P0 = val;delay(20);} if(key2 == 0) {  val++;  delay(50);   if(val==255)  val=0;  P0 = val;delay(20);  } if(key3 == 0)   {   val--;   delay(50); if(val==0)   val=255;P0=val;delay(20);} if(key4 == 0) {val = 255;P0=val;delay(20);}         dacv=0;  a=((float)val*30.0/255.0)*100.0;  k1=(int)a/1000;   k2=(int)a%1000/100;  k3=(int)a%100/10;  k4=(int)a%10;    displayv( k1,k2,k3,k4);    cs2=1;wr2=1;    }    }

void dianliu()

{uint f1,f2,f3,f4,f; cs2=0; wr2=0; {  daci=1;    P0=val1;  if(key1== 0)   {val1=0; P0 = val1;delay(20);} if(key2 == 0) {  val1++;  delay(50);   if(val1==255)  val1=0;  P0 = val1;delay(20);  } if(key3 == 0)   {   val1--;   delay(20); if(val1==0)   val1=255;P0=val1;delay(20);} if(key4 == 0) {val1 = 255;P0=val1;delay(30);}

 daci=0;

  f=((float)val1*30.0/255.0)*100.0;

 f1=(int)f/1000;

 f2=(int)f%1000/100;

 f3=(int)f%100/10;

f4=(int)f%10;

displayi( f1,f2,f3,f4);

 cs1=1;wr1=1;

  }

   }

void main()            //主函數

 {        uchar m=0; bit flag;

P0=0x00; dacv=0; daci=0;  flag=1;

 lcd_init(); lcd_wcom(0x80);        //顯示地址設為80H（即00H，）上排第一位

for(m=0;m<14;m++)     //將table[]中的數據依次寫入1602顯示

 {

lcd_wdat(table[m]);

 delay(5);      }

 while(1)

{

 if(xuan==0)

{

 while(!xuan); flag=~flag; }

  if(flag==1) {dianya();}

 if(flag==0) {dianliu();}

}  }

鍵盤做出來了，可是程序怎么都寫不好，哪位大神幫忙寫一個啊 ；；

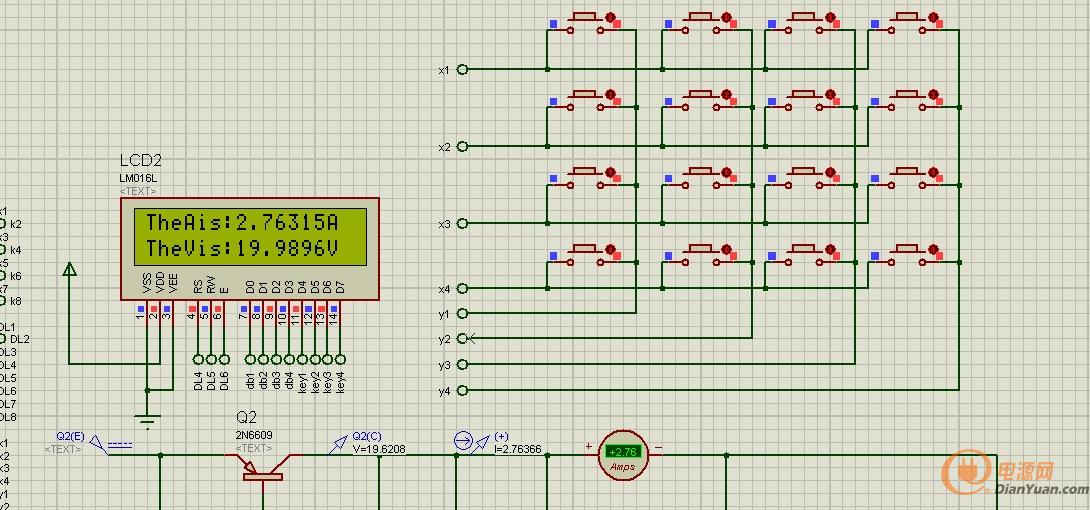

鍵盤和顯示程序都可以正常運行了，使用了16位的ADC和DAC，程序?qū)懥?00多行，現在覺得寫程序的人太不容易了；

能不能把電路圖和圖貼出來看一下。。。。

52-4.pdf

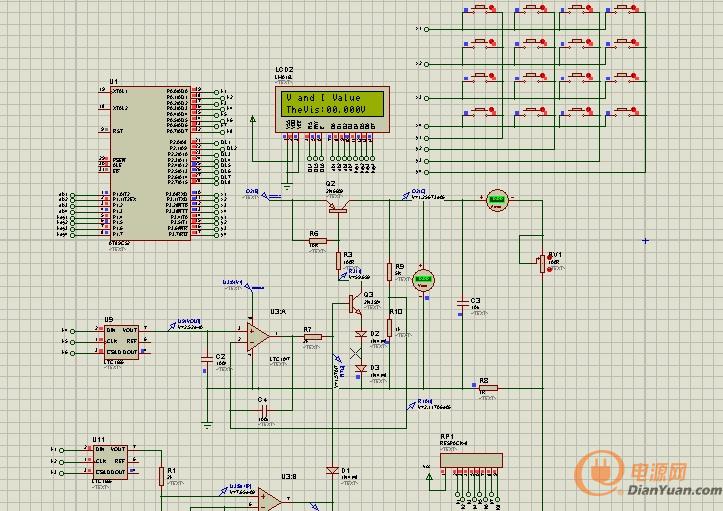

上傳的附件是電路圖，里面的ADC是公用的，兩個DAC電路屬于開環電路；

顯示子函數如指針方便點。

void lcd1602_write_char_string(uchar y,uchar *s)

{

    uchar i = 0;

   while(*s)

{

LCD_disp_char(i,y,*s);

s++; //地址加1    i++;

}

}

lcd1602_write_char_string(顯示在哪一行,"要顯示的字符串");

謝謝指點，明天更新程序試一下。，終于有人看了。。。

*s是什么意思啊

 指針定義
