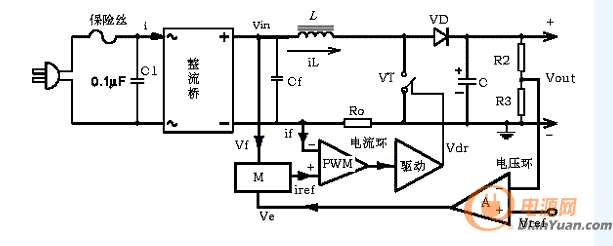

在APFC電路中，整流橋后面的濾波電容器移到了整個電路的輸出端（見圖2、圖4中的電解電容C），這是因為Vin應保持半正弦的波形，而Vout需要保持穩定。從UC3854工作框圖中可以看到，它有一個乘法器和除法器，它的輸出為
，而C為前饋電壓VS的平方，之所以要除C是為了保證在高功率因數的條件下，使APFC的輸入功率Pi不隨輸入電壓Vin的變化而變化。 工作原理分析、推導如下： 乘法器可見在保證提高功率因數的前提下，Ve恒定情況下，Pi、Po不隨Vin的變化而變化。即通過輸入電壓前饋技術和乘法器、除法器后，可以使控制電路的環路增益不受輸入電壓Vin變化的影響，容易實現全輸入電壓范圍內的正常工作，并可使整個電路具有良好的動態響應和負載調整特性。
在實際應用中需要加以注意：前饋電壓中任何100 Hz紋波進入乘法器都會和電壓誤差放大器中的紋波疊加在一起，不但會增加波形失真，而且還會影響功率因數的提高。
前饋電路中前饋電容Cf（圖2、圖4中的Cf）的取值大小也會影響功率因數。如果Cf太小，則功率因數會降低，而Cf過大，前饋延遲又較大。當電網電壓變化劇烈時，會造成輸出電壓的過沖或欠沖，所以Cf 的取值應折中考慮。
通過以上的討論可以看出，由在APFC控制過程中，UC3854引入了前饋和乘法器、除法器，并且工作于平均電流的電流連續（CCM）工作方式，性能較優，使用效果較好，在實用中得到了廣泛應用。
