磁芯PQ32/30  電感量4mH±10%2) 漏感測試:(f=1KHz,0.3V)
    L(4-6)=20uH MAX
輸出尖峰電壓?jiǎn)栴},當不裝C39-C40時,輸出尖峰電壓比較高,約6Vp_p,當接上后,尖峰電壓有3Vp-p,

PCBl板圖1174989358.pcb500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/51/1174989903.jpg');}" onmousewheel="return imgzoom(this);">

我也做過用于自動門的電源,規格大小與您一樣,不過我采用反激電路,用3842,EI40,工作電流3A,最大電流7A,因負載是無刷電機,會有反電勢,所以輸出端加了個隔離二極管.做過一萬臺,就是故障率高了點.
在5%,所以現在不做了.

應該輸出已振蕩,不然VPP不會那么高,我想你的3844 P1和P2沒調整好

大哥高人也,當時最初設計也是用3842,正激.后改用3844,兩組輸出,24V6A,15V1A,24V輸出最大10A,15V過載時處時恒流狀態,電流1A,電機反電動勢通過一個電阻吸收,沒有加二極管,現在最大問題是輸出尖峰電壓過高,

用示波器在地線上也能測到500mV地尖峰,將MOS驅動電阻加大到200歐,尖峰消失.此尖峰與MOS驅動頻率一樣,在示波器的探頭上并一只103電容,24V輸出尖峰電壓消失,15V輸出尖峰為500mV.

您指的尖峰是不是紋波電壓,如果正激的話應該用UC3844為好.

那你檢查一下你的地線,既然你的地線上有500MV的尖峰,是不是所有的地線都有尖峰,你就能找到是不是地線造成的了,我說大是輸出地線,你可以檢查一下的初級地線不的有沒有問題,再調試一下3844的外圍電路和431的補償

不是紋波,紋波只有幾十毫伏,此尖峰與開關頻率同步,應為MOS關斷時產生,試改變驅動電阻,到200左右時尖峰消失.同時測試過手頭另外幾種開關電源,沒有輸出尖峰,應不是示波器受到了干擾.變壓器用三明治繞法,打了幾次樣,后來的樣品中間加了屏蔽層,沒有效果,

輸出尖峰不是紋波電壓,紋波電壓只有幾十毫伏,工作頻率100K,此輸出尖峰10US出現一次.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/51/1175067280.jpg');}" onmousewheel="return imgzoom(this);">

我測試過了,地線上都有干擾,布了三次板,都是這樣,

頻率降低點試試,變壓器的匝比是怎樣的.輸出電感呢.

設計頻率80K,試過60K和100K,沒作用,輸出尖峰與開關頻率同步,尖峰電壓大小沒有改變,
匝比N1:N2:N3:N4   58:3:11:17

輸出電感  磁材T106-52 N1 1股φ1.2 N2  1股φ0.8
電感量 Ln1  150uH±10%

常用鐵氧體柱裝電感Φ=5mm   H=15mm
用直徑為1.2的線繞制六匝用熱縮管套上

試過去掉15伏繞組后面的所有元器件,從主輸出24V采樣,輸出沒有尖峰,一切正常.但是單獨從15V這里采樣不行,兩路按比例采樣也不行,輸出尖峰電壓太大,不符合使用要求.

如去掉15V繞組后的所有元件,只有一組輸出,單獨采樣24V,或者去掉24v繞組所有元件,只有15V一組輸出,則很正常.輸出沒有尖峰.

初級繞組改為52T.另建議15V不要做在電源板上,做在控制板上,用LM2575-15芯片,如果實際工作電流在0.5A干脆用LM7815,這樣的話你可以方便地接24V蓄電池作后備,

請問一下你的C28和R49那樣接有什么好出

當時過分考慮了價格,設計了一組12V,1A,恒流輸出,主要是供應電鎖,1安培左右,2575價格相比這個方案貴呀,另2575的限流保護不好.考慮到實際施工情況,工人素質,就怕工人不小心短路,2575短路要炸管的呀,以前用的方案與松下一樣,用51995,24V ,單組輸出,用得挺好,就是想節省成本才做了個兩路輸出的電源.您有沒有其它聯系方法,交流一下.

初級改為52T后怎么繞,原先是  N1A + N1B  30+28 =58

關注中.......

檢測輸出電流

估計是共模噪聲.
1.試下在D10上串個小磁珠;
2. 輸出端接個共模電感.
還有C39,C40是Y電容吧? 為什么要2個? 用一個double insulation的Y電容就行了.

串磁珠沒什么改善,輸出端接共模電感也試過了,沒什么作用,C39,C40是Y電容,也試過用一個,容量用到222,一樣有尖峰,用示波器單獨在地線或24V上也可測到輸出尖峰.

用示波器同步看尖蜂電壓與MOSFET的開關波形. 對應MOSFET開通還是關斷?
試驗改變吸收電路參數, 尖蜂的諧振頻率會不會變? 就可以找出是哪個元件產生的.

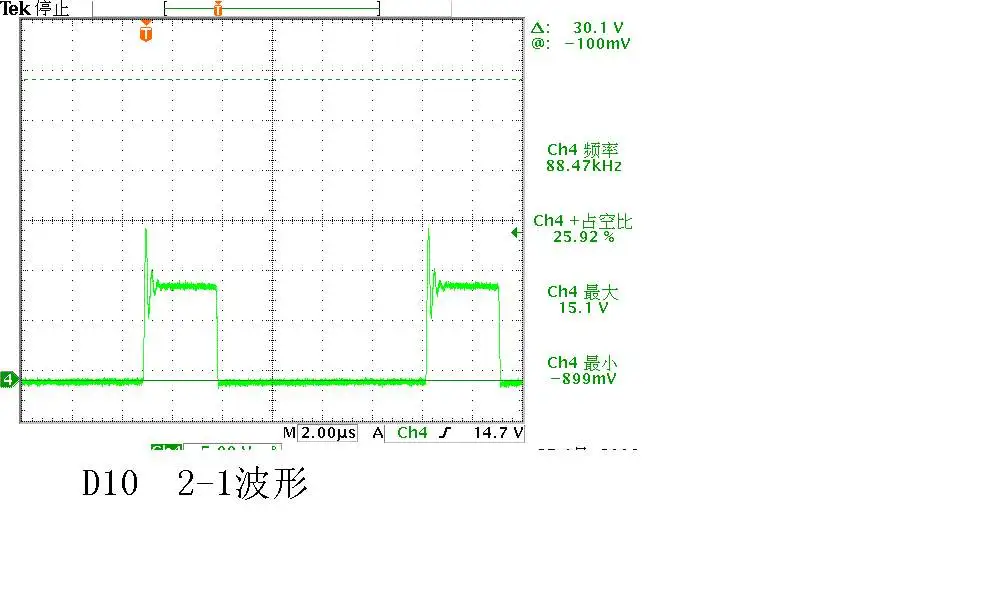

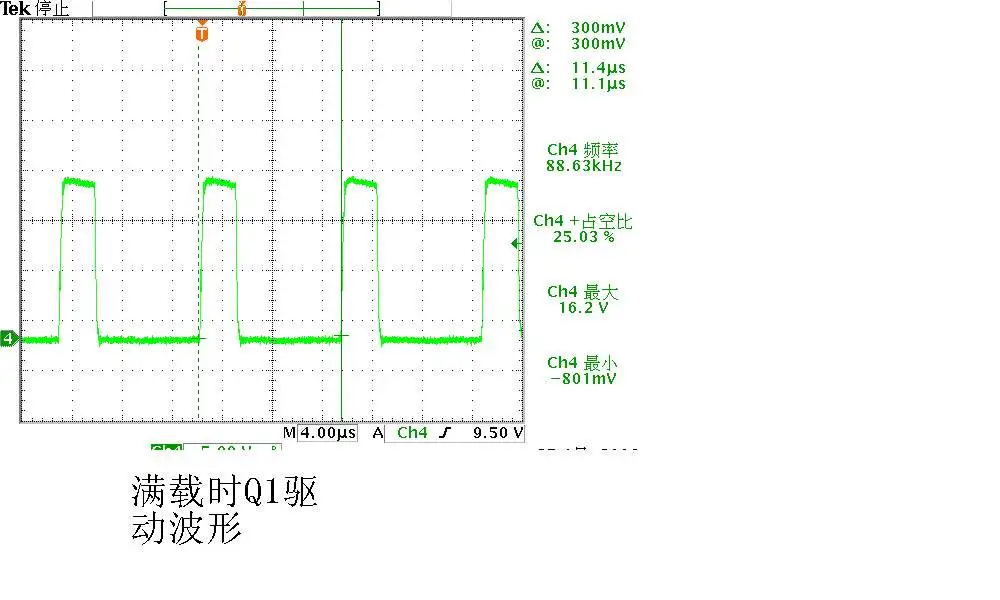

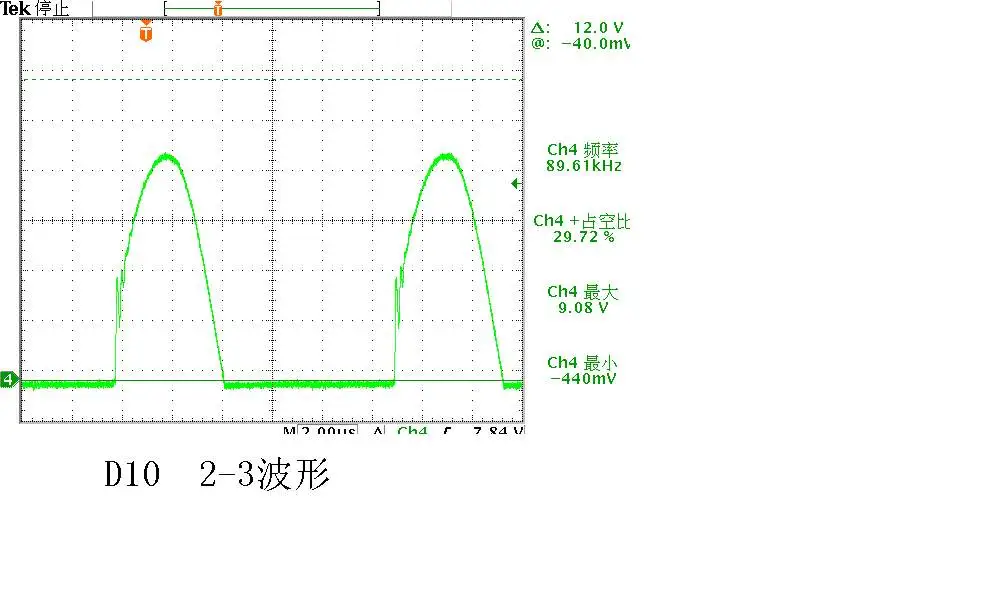

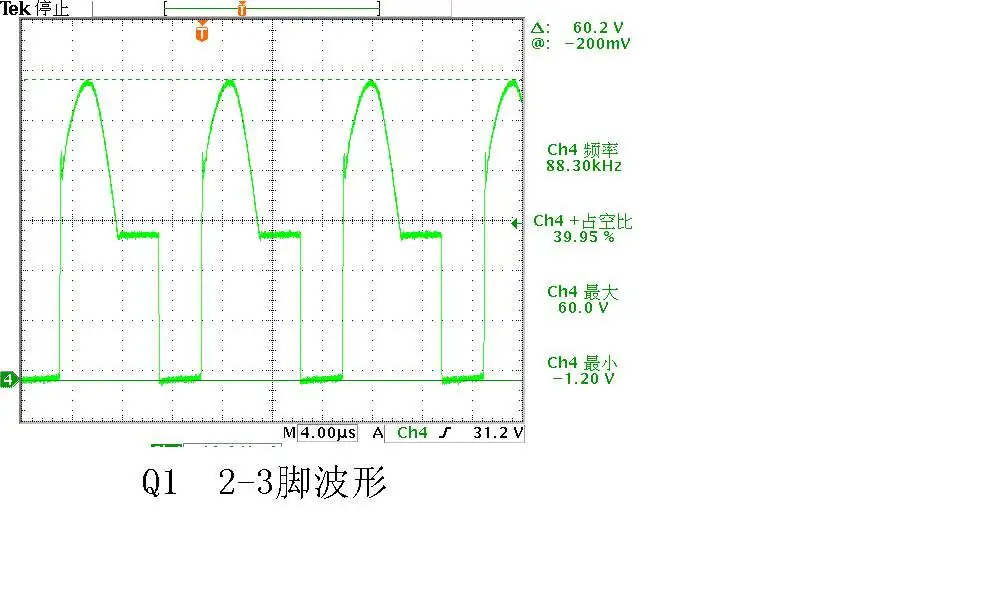

改變吸收參數尖峰諧振頻率不會變,尖峰頻率只與開關頻率同步.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/52/1175522212.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/52/1175522235.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/52/1175522254.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/52/1175522276.jpg');}" onmousewheel="return imgzoom(this);">

1、將R6、R7改為10K,并將其功率增大
2、最好加復位線圈

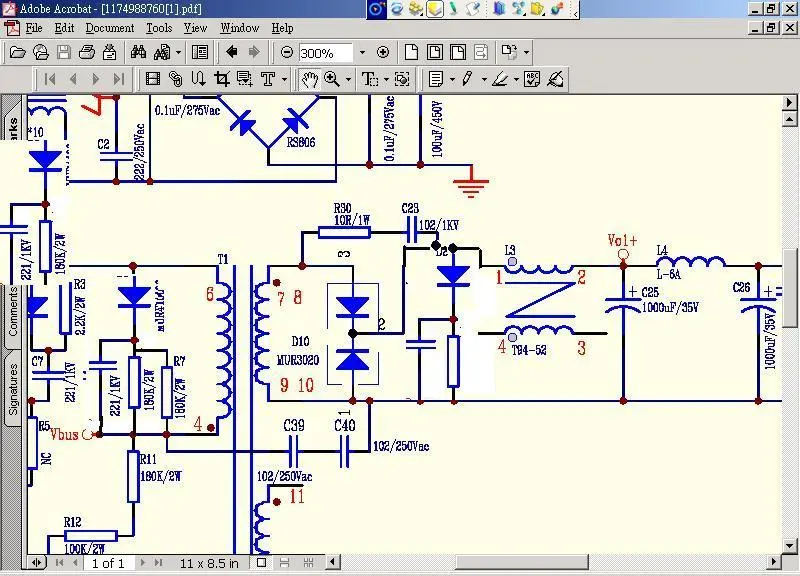

把C24, R31, R32 吸收電路改成 RCD電路. C=4N7, D=FR102, R=22K

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/52/1175784249.jpg');}" onmousewheel="return imgzoom(this);">

將R6,R7改為10K沒有作用.我看到同樣功率的也沒有用復位線圈.

改了,沒有效果.

磁芯需通過墊氣隙調節電感量,正激電源是不是開了氣隙,去磁電路就不能用RCD?

正激一般不要調節電感量啊. 一般不要磨氣隙. 磨氣隙會導致漏感大, 勵磁電流大. 效率變差. 產生尖峰.
