TL494 可調恒流源 無輸出

原設計目標為：輸入380VDC,輸出300V的恒壓電源

現在需要增加恒流功能，我自己用原300V的電壓器，自己單獨搭建了一個恒流電源。

接電阻通電后，無輸出，我自己觀察波形，發現運放的1腳電壓始終為高，反饋環路沒有建立。

1腳和2腳之間補償環路為(330PF) // (10nf+150K)。

我也嘗試過，將電流采樣電平改為正電平，也沒有效果，是不是因為補償環路沒有設計正常引起的？

未命名



全部回復(8)
正序查看
倒序查看
2015-05-19 11:10

0
回復
2015-05-19 16:25
@王子約許
[圖片]
圖看不清楚。其實直接用494的內置誤放就可以恒流，不需要光耦隔離吧。
0
回復
2015-05-19 22:20
@ymyangyong
圖看不清楚。其實直接用494的內置誤放就可以恒流，不需要光耦隔離吧。
設計要求隔離......
0
回復
2015-05-20 09:50
已經被添加到社區經典圖庫嘍
http://www.e-ticket.cn/bbs/classic/
0
回復
2015-05-21 15:59

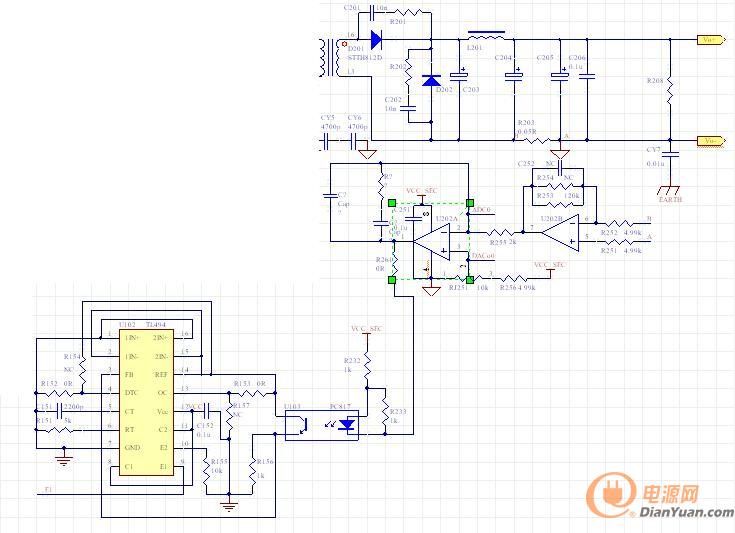

我自己重新搭了個實驗板，把反饋電路的元件都搭建在實驗板上，恒流功能正常了。應該是原來的板子有問題

0
回復
eva121
LV.1
7
2015-08-06 13:32
@王子約許
我自己重新搭了個實驗板，把反饋電路的元件都搭建在實驗板上，恒流功能正常了。應該是原來的板子有問題[圖片]
您好，我最近也想用494搭一塊恒流源，請問您可以將您的設計方案發給我參考一下嗎？1042655069@qq.com
0
回復
2015-08-21 16:26
@eva121
您好，我最近也想用494搭一塊恒流源，請問您可以將您的設計方案發給我參考一下嗎？1042655069@qq.com
額.....圖上已經很清楚了吧
0
回復
2015-08-21 16:27
@eva121
您好，我最近也想用494搭一塊恒流源，請問您可以將您的設計方案發給我參考一下嗎？1042655069@qq.com
其實恒流源只是這個電路的一部分，電路都給你也不好不是嗎？
